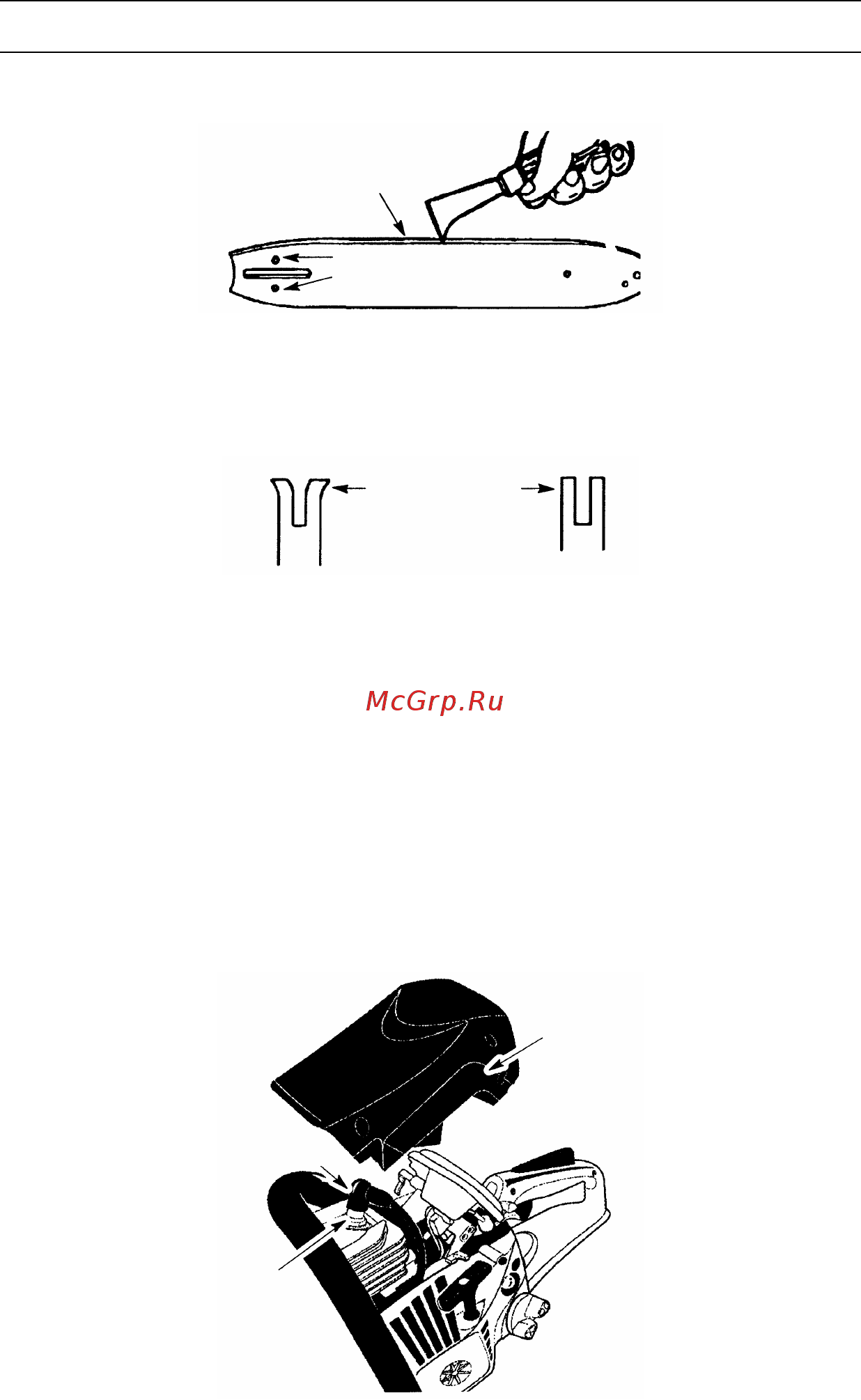

РЕМОНТ И РЕГУЛИРОВКА Отпустите и снимите с пилы гайки тормоза цепи и сам тормоз цепи Снимите с пилы шину и цепь Прочищайте смазочные отверстия и паз шины после каждых 5 часов работы пуЗ Удалите опилки из канавки направляющей шины ч Смазочные отверстия ф Задирание направляющих бортиков шины является нормальным явлением при износе бортиков Снимите заусенцы плоским напильником Если верхняя часть бортика неровная воспользуйтесь плоским напильником для восстановления квадратной формы краев и боковых сторон Опилите края и боковые стороны направляющих для придания им квадратной формы ИГ Изношенная канавка Правильная канавка Замените направляющую шину при износе паза погнутой или треснувшей шине или в случае если имеет место избыточный нагрев или задирание бортиков Если необходимо выполнить замену используйте только ту направляющую шину которая указана в списке запасных частей или на клейме на цепной пиле СВЕЧА ЗАЖИГАНИЯ Чтобы обеспечить более легкий запуск двигателя и его лучшую работу следует ежегодно менять свечу зажигания Регулировка зажигания является постоянной и не может быть изменена 1 Открутите 3 винта на крышке цилиндра 2 Снимите крышку цилиндра 3 Вытяните гнездо свечи зажигания 4 Выньте свечу зажигания из цилиндра и отправьте ее в отходы 5 Замените новой свечой зажигания Champion RCJ 7Y плотно затяните свечу торцовым ключом на 19 мм Зазор в свече зажигания должен составлять 0 5 мм 6 Установите на место гнездо свечи зажигания 7 Установите на место крышку цилиндра и 3 винта Тщательно затяните 23
