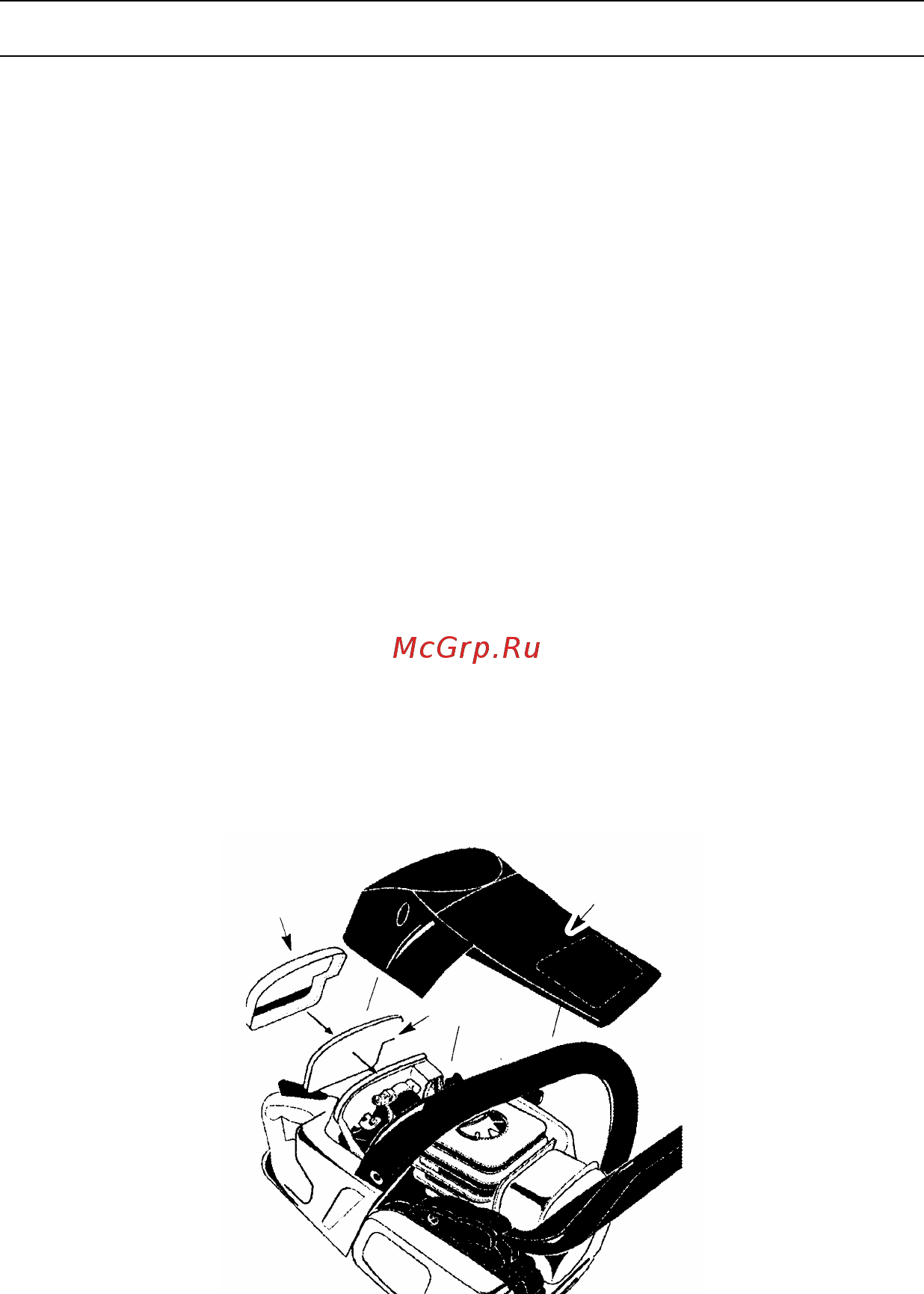

РЕМОНТ И РЕГУЛИРОВКА ТОРМОЗ ЦЕПИ ОСТОРОЖНО Если тормозная лента слишком изношена при срабатывании тормоза цепи она может порваться В таком случае тормоз не сможет остановить цепь Если какаялибо часть тормоза цепи износилась до толщины менее чем 0 5 мм необходимо обратиться в авторизованный сервисный центр и заменить тормоз Ремонт тормоза цепи должен выполняться специалистами авторизованного сервисного центра Отдавайте свой инструмент в ремонт по месту приобретения если он приобретен у сервисного дилера или в ближайший авторизованный сервисный центр ПРОВЕРКА РАБОТЫ ТОРМОЗА ВНИМАНИЕ Тормоз цепи необходимо проверять несколько раз вдень При выполнении этой процедуры двигатель должен работать Это единственный случай когда пилу необходимо положить на землю с работающим двигателем Положите пилу на твердую землю Зажмите заднюю рукоятку своей правой рукой а переднюю рукоятку левой рукой Полностью откройте дроссель нажав до отказа рычаг дросселя Приведите в действие тормоз цепи повернув левое запястье к щитку для рук не отпуская переднюю рукоятку Цепь должна немедленно остановиться ВОЗДУШНЫЙ ФИЛЬТР ВНИМАНИЕ Запрещено чистить фильтр бензином или другим горючим растворителем чтобы предотвратить возникновение пожара или образование взрывоопасных паров Чистка воздушного фильтра Загрязненный воздушный фильтр снижает кпд двигателя и увеличивает расход топлива и объем выхлопных газов Необходимо чистить фильтр после каждых 5 часов работы 1 Почистите крышку и участок вокруг нее чтобы избежать попадания грязи в камеру карбюратора при снятии крышки 2 Снимите детали как показано на рисунке 3 Вымойте фильтр в воде с мылом Прополощите в чистой холодной воде Полностью высушите перед установкой на место 4 Установите на места все детали УХОД ЗА ШИНОЙ Если пила режет на одной стороне требует приложения усилий для прохода по резу или же использовалась без достаточной смазки шины может понадобиться техобслуживание направляющей шины Изношенная шина приводит к повреждению цепи и затрудняет резку После каждого пользования проверьте чтобы выключатель ON STOP ВКЛ ВЫКЛ находился в положении STOP ВЫКЛ затем очистите от опилок шину и отверстие звездочки Выполнение техобслуживания направляющей шины Установите переключатель ON STOP в положение STOP 22
