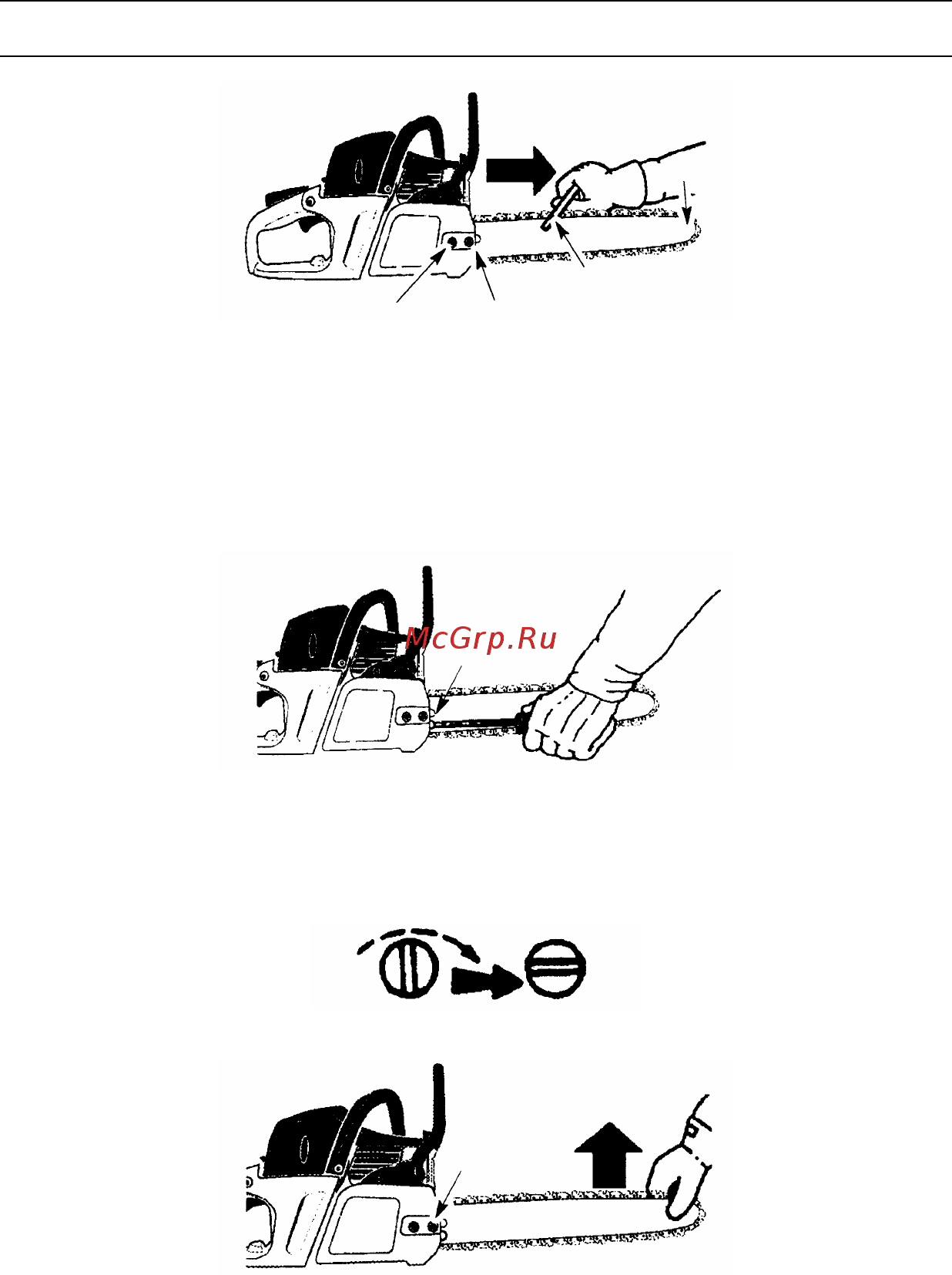

СБОРКА винт Регулировка натяжения Натяжение цепи очень важно В процессе эксплуатации цепи растягиваются Это явление наиболее сильно проявляется в начале эксплуатации пилы Всегда перед запуском цепной пилы проверяйте натяжение цепи 1 Ослабьте гайки шины до такой степени как если бы она была закручена от руки на кожухе сцепления 2 Поворачивайте регулировочный винт по часовой стрелке до тех пор пока цепь плотно не прижмется к нижней стороне шины 3 4 Пользуясь инструментом для регулировки шины прокрутите цепь вокруг направляющей шины чтобы убедиться в том что все звенья попадают в ее паз Приподнимите верхнюю часть шины для контроля провисания Освободите верхний конец шины затем поверните регулировочный винт на 1 4 оборота по часовой стрелке Повторяйте эти действия до тех пор пока провисание не будет устранено Регулировочный винт 1 4 оборота Приподняв верхушку шины плотно затяните гайки шины инструментом для регулировки шины 6 7 8 Используйте наконечник под отвертку приспособления для регулировки положения цепи для того чтобы прокрутить цепь вдоль шины Если цепь не проворачивается значит она натянута слишком туго Слегка отпустите гайки зажима шины и уменьшите натяжение цепи повернув регулировочный винт на 1 4 оборота против часовой стрелки Снова затяните гайки зажима шины Если цепь натянута слишком слабо она провиснет НЕ эксплуатируйте пилу с провисшей цепью 13
