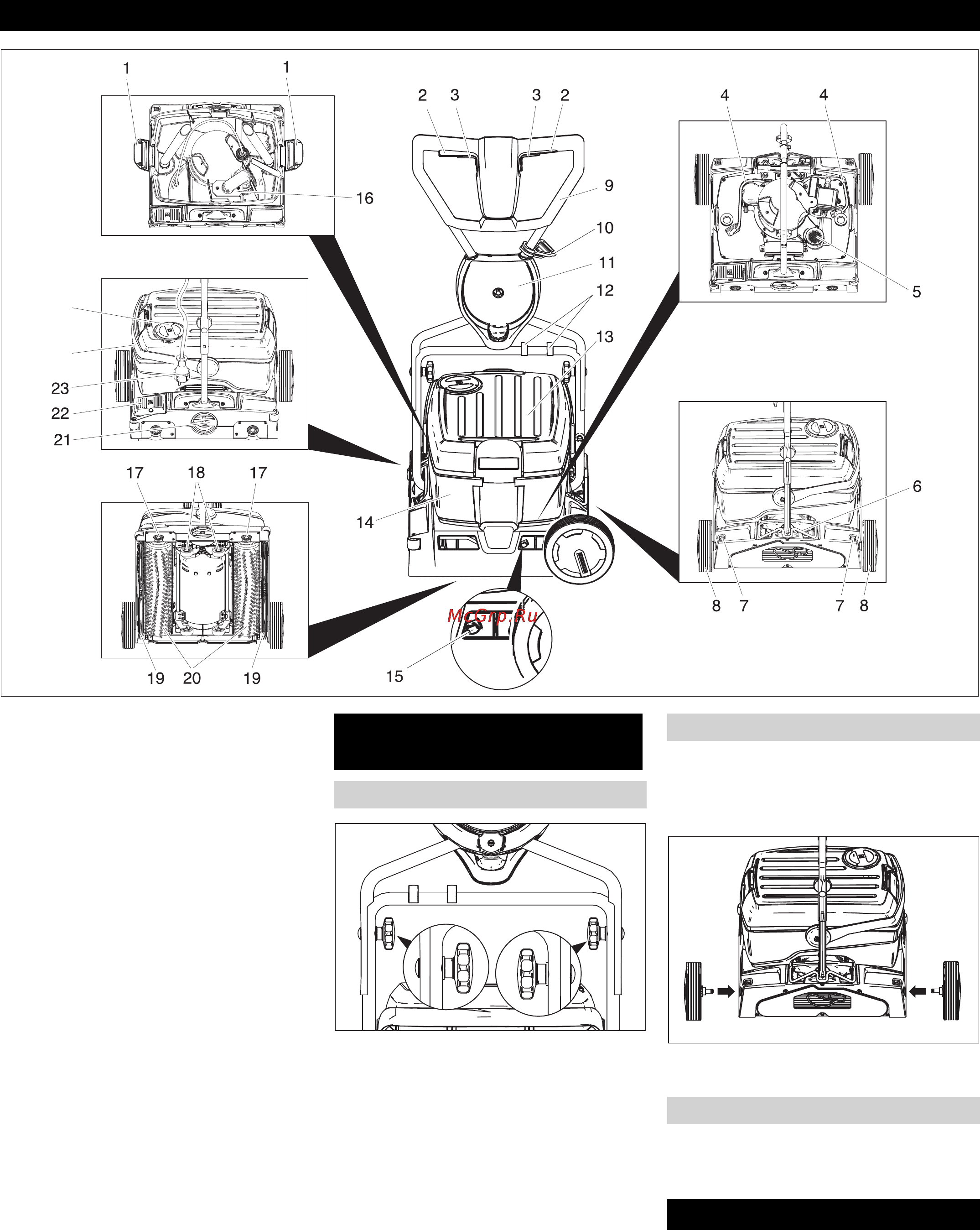

- 2
1 Blocarea rezervorului de apă curată
2 Comutator antrenare perie
3 Comutator pentru soluţia de curăţat
4 Furtunul soluţiei de curăţat
5 Filtru scame (aspirare)
6 Opritor mâner de deplasare
7 Buton de deblocare a roţii de transport
8 Roată de transport *
9 Bară de manevrare
10 Cârlig de descărcare a tensiunii
11 Suport roată de transport *
12 Clemă
13 Rezervor de apă curată
14 Rezervor pentru apă uzată
15 Buton pentru schimbarea tijei de aspi-
rare
16 Plutitorul
17 Buton pentru schimbarea periei
18 Mecanismul de deplasare
19 Tija de aspirare
20 Tamburul periei
21 Mâner rotativ pentru reglarea presiunii
de apăsare a periilor
22 Pedală pentru coborârea tijei de aspira-
re
23 Ştecher
24 Mânerul rezervorului de apă uzată
25 Capac rezervor de apă proapătă
* la BR 40/10 C Classic nu este inclus în
pachetul de livrare
Împingeţi jumătatea de sus peste jumă-
tatea de jos a mânerului.
Atenţie
Pericol de deteriorare. Nu blocaţi cablul la
montare.
Amplasaţi găurile (cu două poziţii de re-
glare a înălţimii).
Legaţi cele două jumă
tăţi ale mânerului
cu şuruburi de blocare, şaibe şi mâne-
re-stea.
Fixaţi cablul cu clemele de pe mânerul
de deplasare.
La BR 40/10 C Classic roţile de transport
nu sunt incluse în pachetul de livrare. Acce-
soriul roţi de transport este descris în capi-
tolul "Accesorii".
Introduceţi axele roţilor de transport în
găurile de pe aparat şi fixaţi-le.
Înainte de punerea în fucnţiune trebuie
montate periile (vezi „lucrări de întreţine-
re“).
Observaţie
Pentru deconectarea de urgenţă a acţionă-
rii periilor eliberaţi comutatorul pentru acţio-
narea periilor.
Elemente de operare
24
25
Înainte de punerea în funcţiu-
ne
Montarea mânerului de deplasare
Montarea roţilor de transport
Montarea periilor
Funcţionarea
117RO
