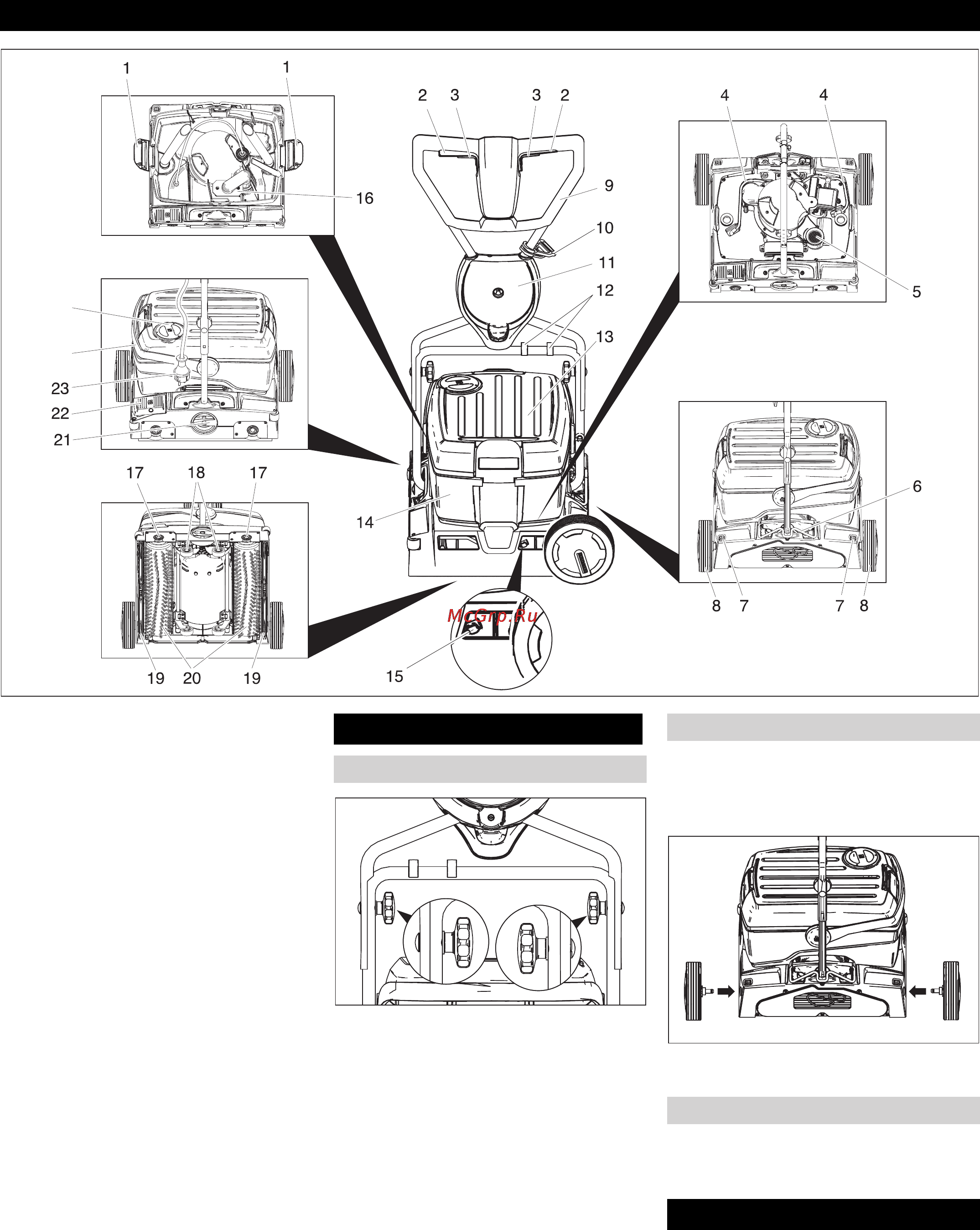

- 2
1Tīrā ūdens tvertnes fiksators
2 Suku piedziņas slēdzis
3Tīrīšanas šķīduma slēdzis
4Tīrīšanas šķīduma šļūtene
ķiedru filtrs (nosūkšana)
6 Stumšanas roktura fiksators
7 Riteņa atbloķēšanas taustiņš
8 Ritenis *
9 Vadāmais rokturis
10 Vada nostiepuma atslogošanas āķis
11 Riteņa turētājs *
12 Skava
13 Tīrā ūdens tvertne
14 Netīrā ūdens tvertne
15 Sūkšanas stieņa nomaiņas kloķis
16 Pludiņš
17 Suku nomaiņas taustiņš
18 Ritošā daļa
19 Sūkšanas stienis
20 Sukas veltņi
21 Grozāmrokturis suku piespiešanas
sp
ēka regulēšanai
22 Pedālis sūkšanas stieņa nolaišanai
23 Tīkla kontaktdakša
24 Netīrā ūdens tvertnes rokturis
25 Tīrā ūdens tvertnes vāks
* variantam BR 40/10 C Classic neietilpst
piegādes komplektā
Uzbīdiet augšējo stumšanas roktura
daļu uz apakšējās stumšanas roktura
daļas.
Uzmanību
Bojājuma risks. Montāžas laikā neiespie-
diet kabeli.
Attiecīgi noregulējiet urbumus (iespēja-
mi 2 augstuma līmeņi).
Savienojiet stumšanas roktura daļas ar
fiksācijas skrūvēm, paplāksnēm un
spārnuzgriežņiem.
Nostipriniet kabeli ar skavām pie stum-
šanas roktura.
Variantam BR 40/10 C Classic riteņ
i neie-
tilpst piegādes komplektā. Riteņu montā-
žas komplekts ir norādīts nodaļā
"Piederumi".
Ievietojiet riteņu asis aparāta urbumos
un nofiksējiet.
Pirms nodošanas ekspluatācijā ir jāpiestip-
rina sukas (skat. „Tehniskās apkopes dar-
bi“).
Piezīme
Lai nekavējoties pārtrauktu suku piedziņas
darbību, atlaidiet suku piedziņas slēdzi.
Vadības elementi
24
25
Pirms ekspluatācijas sākuma
Bīdāmā roktura montāža
Riteņu montāža
Suku piestiprināšana
Ekspluatācija
154 LV
