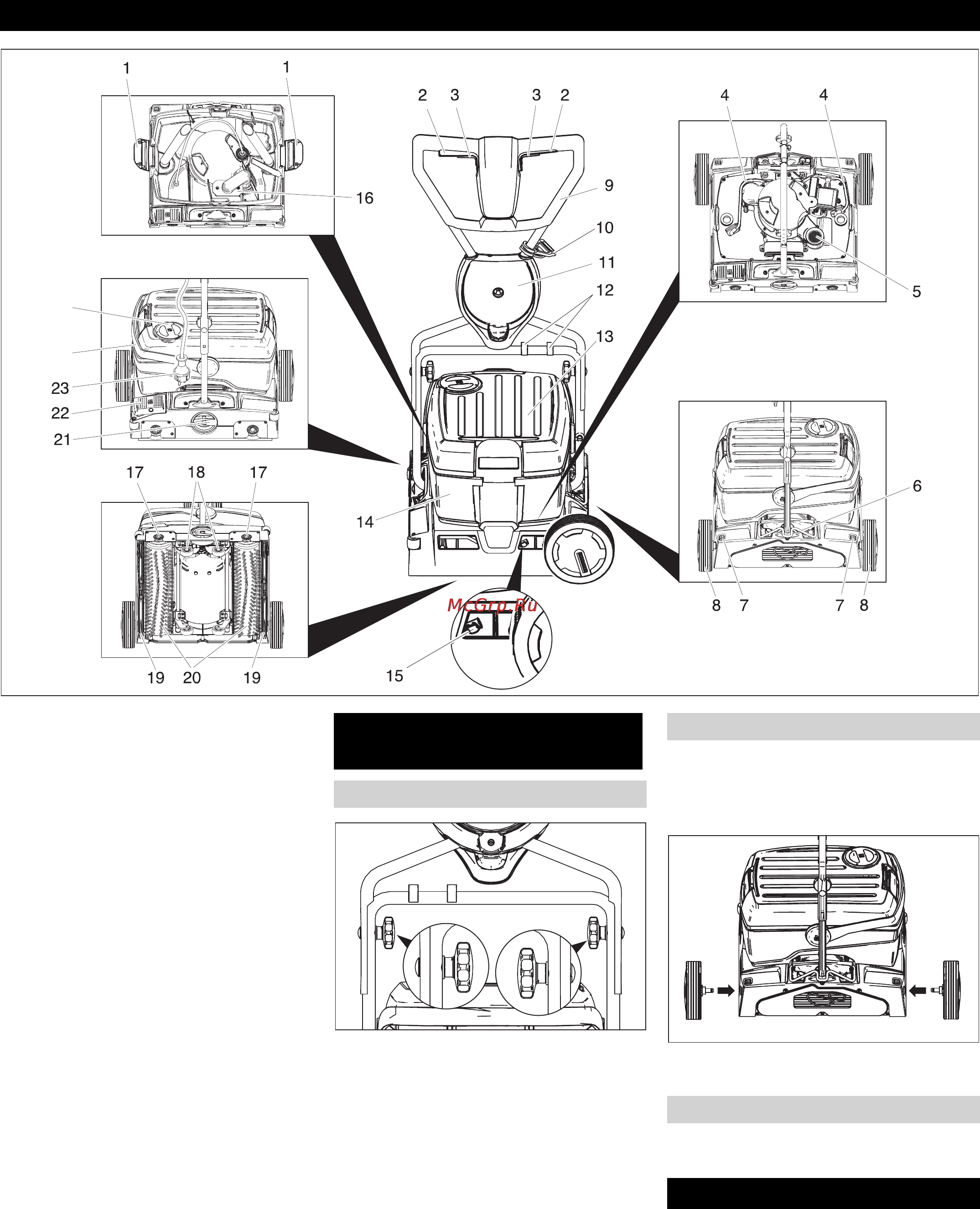

- 2
1 Zajištění zásobníku na čerstvou vodu
2 Spínač pohonu kartáče
3 Spínač čisticího roztoku
4 Hadice čisticího roztoku
5 Sítko na vlákna (odsávání)
6 Aretace posuvného ramene
7 Klávesa pro odblokování přepravního
kola
8Přepravní kolo *
9 Posuvné rameno
10 Hák na odlehčení tahu
11 Držák přepravního kola *
12 Příchytka
13 Nádrž na čistou vodu
14 Nádrž na špinavou vodu
15 Knoflík pro výměnu sací lišty
16 Plovák
17 Tlačítko pro výměnu kartáče
18 Podvozek
19 Sací lišta
20 Kartáčový válec
21 Otočná rukojeť přítlačné síly kartáče
22 Pedál pro spuštění sací lišty
23 ťová zástrčka
24 Držadlo zásobníku na znečištěnou
vodu
25 Víko zásobníku na čerstvou vodu
* u BR 40/10 C Classic není součástí
dodávky
Posuňte horní polovinu posuvného
ramene na dolní polovinu posuvného
ramene.
Pozor
Nebezpečí poškození. Kabel při montáži
nepřiskřípněte.
Vyrovnejte otvory na sebe (jsou možná
2 výšková nastavení).
Poloviny posuvného ramene s vratový-
mi šrouby, podložkami a rukojeťovými
kříži.
Kabel upevněte příchytkami na posuv-
né rameno.
U BR 40/10 C Classic nejsou přepravní
kola součástí dodávky. Sada montážních
dílů přepravních koleček je popsána v kapi-
tole „Příslušenství“.
Nápravy přepravních kol zasuňte do
otvorů na zařízení a zaaretujte je.
Před uvedením do provozu je třeba namon-
tovat kartáče (viz "Údržbářské práce").
Informace
Pro případ nutnosti okamžitého uvedení
pohonu kartáčů mimo provoz uvolněte spí-
nač pohonu kartáčů.
Ovládací prvky
24
25
Pokyny před uvedením pří-
stroje do provozu
Namontujte posuvné rameno
Montáž přepravních kol
Montáž kartáčů
Provoz
98 CS
