- 2

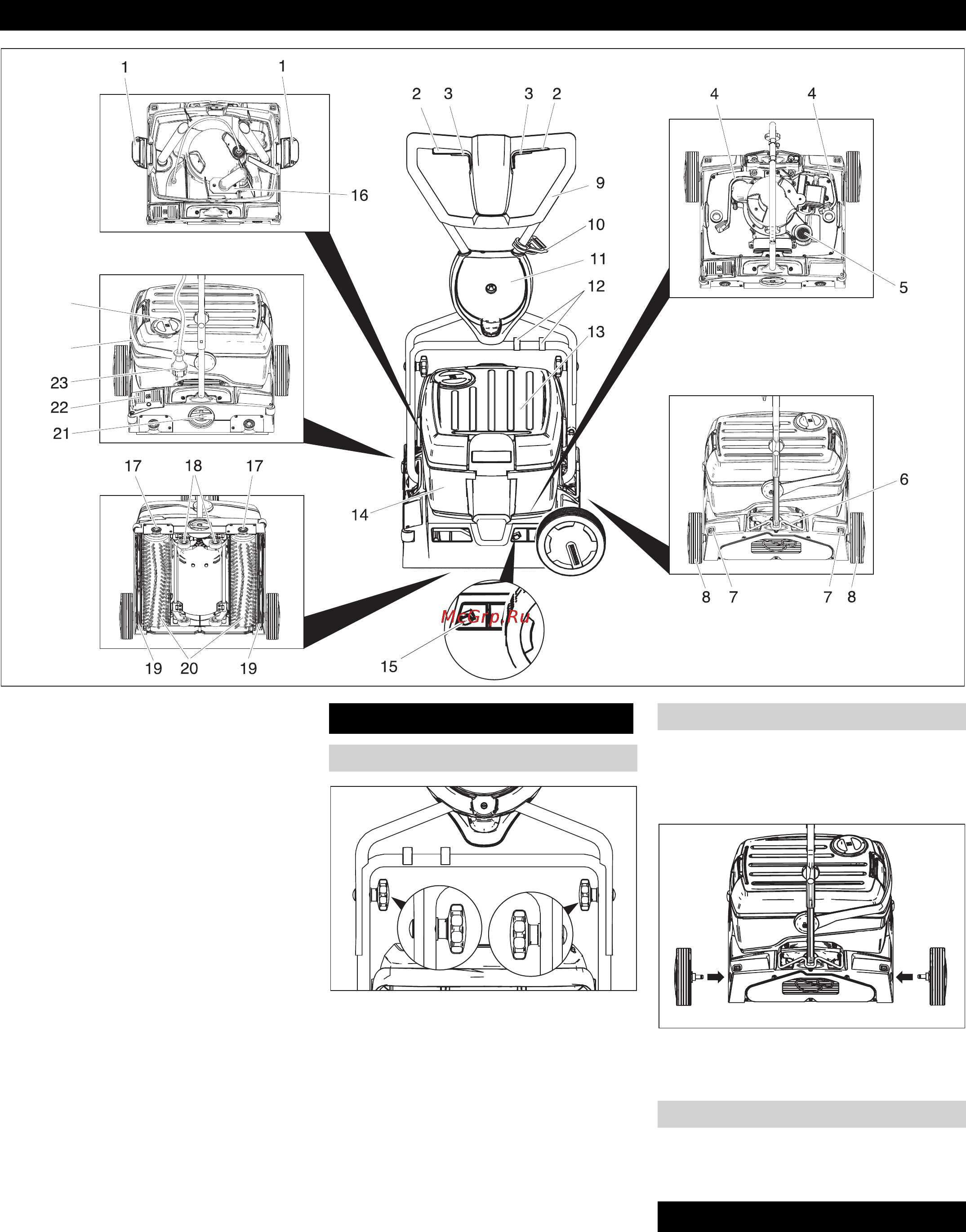

1 Vergrendeling schoonwaterreservoir
2 Schakelaar "Borstelaandrijving"
3 Schakelaar reinigingsoplossing
4 Slang reinigingsoplossing
5 Pluizenzeef (afzuiging)
6 Vergrendeling duwbeugel
7 Ontgrendelingsknop transportwiel
8 Transportwiel *
9 Duwbeugel
10 Snoerontlastingshaak
11 Houder transportwiel *
12 Clip
13 Schoonwaterreservoir
14 Vuilwaterreservoir
15 Drukknop zuigbalkwissel
16 Vlotter
17 Toets borstelwissel
18 Onderstel
19 Zuigbalk
20 Borstelwalsen
21 Draaigreep borstelaandrukkracht
22 Pedaal Omlaag zetten zuigbalk
23 Netstekker
24 Draaggreep vuilwaterreservoir
25 Deksel schoonwatertank
* bij BR 40/10 C Classic niet meegeleverd
Bovenste helft van de duwbeugel op de
onderste helft van de duwbeugel schui-
ven.
Voorzichtig
Beschadigingsgevaar. Kabel bij de monta-
ge niet vastklemmen.
Boringen uitrichten (2 hoogte-instellin-
gen mogelijk).
Duwbeugelhelften met sluitschroeven,
ringen en stergrepen verbinden.
Kabel met de clips op de duwbeugel be-
vestigen.
Bij BR 40/10 C Classic zijn de transportwie-
len niet meegeleverd. Een aanbouwset
Transportwielen is vermeld in het hoofd-
stuk „Accessoires“.
Assen van de transportwielen in de bo-
ringen aan het apparaat steken en laten
vastklikken.
Voor de inbedrijfname moeten de borstels
gemonteerd worden (zie „Onderhouds-
werkzaamheden“).
Waarschuwing
Voor een directe buitengebruikstelling van
de borstelaandrijving de schakelaar van de
borstelaandrijving loslaten.
Bedieningselementen
24
25
Voor ingebruikneming
Duwbeugel monteren
Transportwielen monteren
Borstels monteren
Gebruik
30 NL
