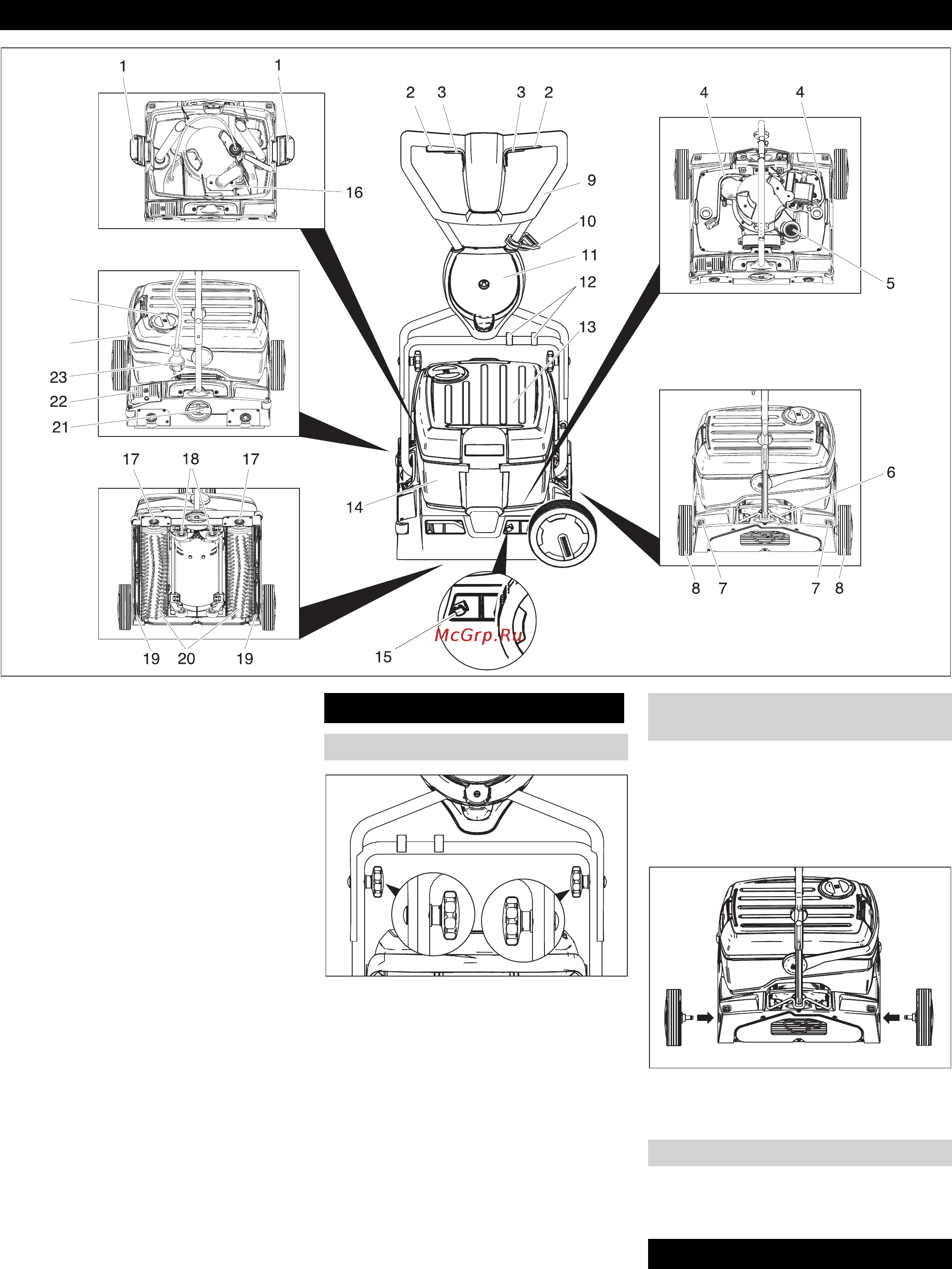

- 2
1 Блокировка резервуара для чистой
воды
2 Выключатель привода щеток
3 Выключатель чистящего раствора
4 Шланг для чистящего раствора
5 Сетчатый фильтр (отосос)
6 Фиксатор ведущей дуги
7 Клавиша разблокировки транспорт-
ного колеса
8 Транспортное колесо *
9 ведущая дуга
10 крюк для кабеля
11 Держатель транспортного колеса *
12 Зажим
13 Бак чистой воды
14 Резервуар грязной воды
15 Нажимная кнопка замены всасываю-
щих планок
16 Поплавок
17 Кнопка замены щеток
18 Устройство передвижения
19 Всасывающая пластинка
20 Щеточные валы
21 Вращающаяся ручка установки дав-
ления прижима щеток
22 Педаль опускания всасывающих
планок
23 штепсельная вилка
24 Ручка резервуара для грязной воды
25 Крышка резервуара чистой воды
* Для прибора BR 40/10 C Classic не вхо-
дит в комплект поставки
Надвинуть верхнюю половину веду-
щей дуги на нижнюю.
Внимание!
Опасность
повреждения. При монтаже
не зажимать кабель.
Откорректировать положение отвер
стий (возможны 2 установки по высо-
те).
Соединить половинки ведущей дуги
используя крепежные болты, шайбы
и грибковые рукоятки.
Закрепить кабель с помощью зажима
на ведущей дуге.
Для прибора BR 40/10 C Classic транс-
портные колеса не входят в комплект
поставки. Элементы монтажного комп-
лекта для транспортных
колес перечис-
лены в главе «Дополнительное обору
дование».
Вставить оси транспортных колес в
отверстия на приборе и зафиксиро
вать.
Перед включением прибора необходи-
мо установить щетки (см. "Работы по
техническому обслуживанию").
Указание
Для незамедлительного отключения
привода щеток следует немедленно
отпустить выключатель привода ще
ток.
Элементы управления
24
25
Перед началом работы
Смонтировать ведущую дугу
Установить транспортные коле-
са.
Установка щеток
Эксплуатация прибора
85RU
