- 2

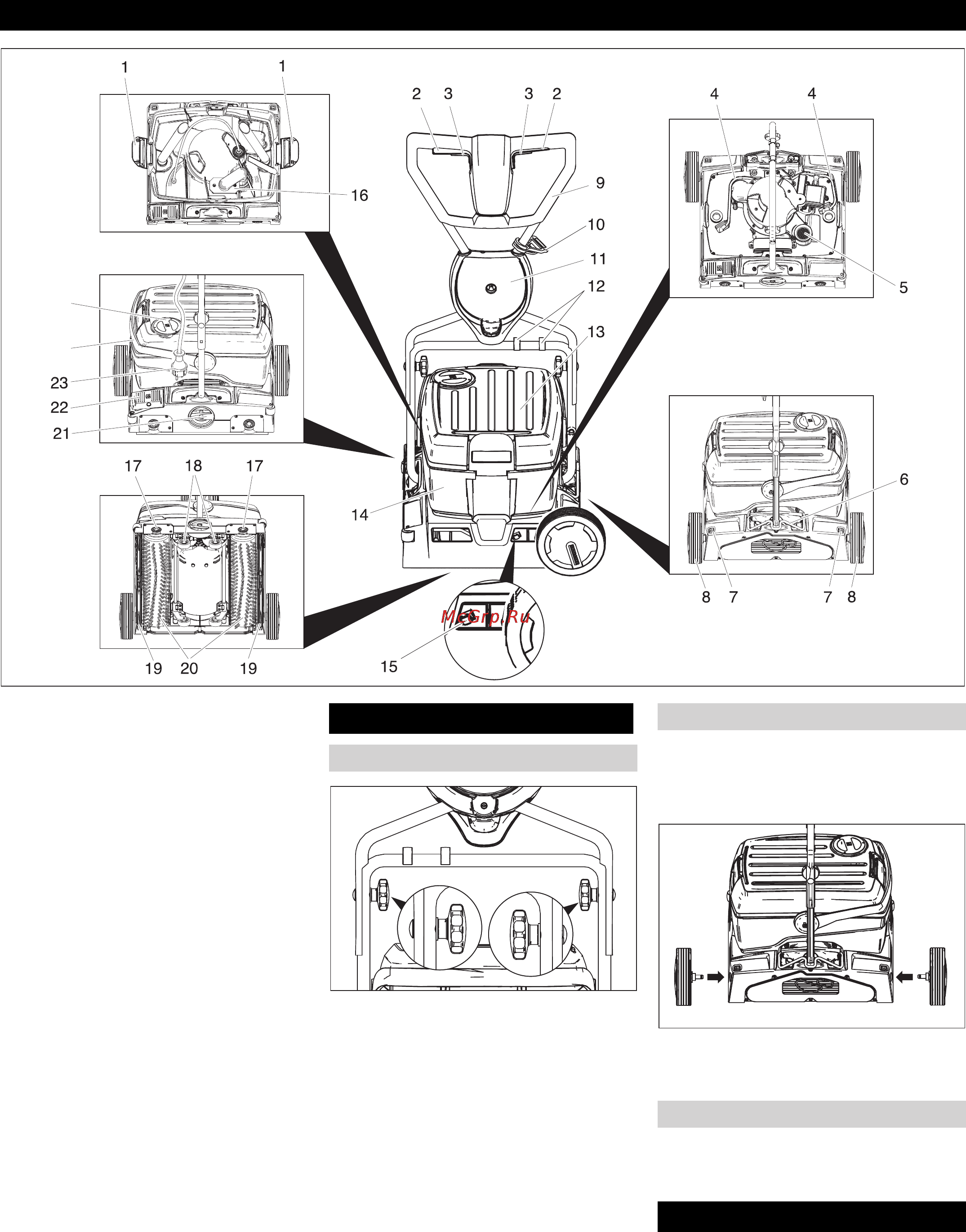

1 Verriegelung Frischwassertank
2 Schalter Bürstenantrieb
3 Schalter Reinigungslösung
4 Schlauch Reinigungslösung
5 Flusensieb (Absaugung)
6 Arretierung Schubbügel
7 Entriegelungstaste Transportrad
8 Transportrad *
9 Schubbügel
10 Zugentlastungshaken
11 Halter Transportrad *
12 Clip
13 Frischwassertank
14 Schmutzwassertank
15 Drücker Saugbalkenwechsel
16 Schwimmer
17 Taste Bürstenwechsel
18 Fahrwerk
19 Saugbalken
20 Bürstenwalzen
21 Drehgriff Bürstenanpressdruck
22 Pedal Saugbalkenabsenkung
23 Netzstecker
24 Tragegriff Schmutzwassertank
25 Deckel Frischwassertank
* bei BR 40/10 C Classic nicht im Lieferum-
fang
Obere Schubbügelhälfte auf untere
Schubbügelhälfte schieben.
Vorsicht
Beschädigungsgefahr. Kabel bei der Mon-
tage nicht einklemmen.
Bohrungen ausrichten (2 Höheneinstel-
lungen möglich).
Schubbügelhälften mit Schlossschrau-
ben, Scheiben und Sterngriffen verbin-
den.
Kabel mit den Clips am Schubbügel be-
festigen.
Bei BR 40/10 C Classic sind die Transport-
räder nicht im Lieferumfang enthalten. Ein
Anbausatz Transporträder ist im Kapitel
„Zubehör“ aufgeführt.
Achsen der Transporträder in die Boh-
rungen am Gerät stecken und einras-
ten.
Vor Inbetriebnahme müssen die Bürsten
montiert werden (siehe „Wartungsarbei-
ten“).
Hinweis
Für eine sofortige Außerbetriebnahme des
Bürstenantriebs Schalter Bürstenantrieb
loslassen.
Bedienelemente
24
25
Vor Inbetriebnahme
Schubbügel montieren
Transporträder montieren
Bürsten montieren
Betrieb
4 DE
