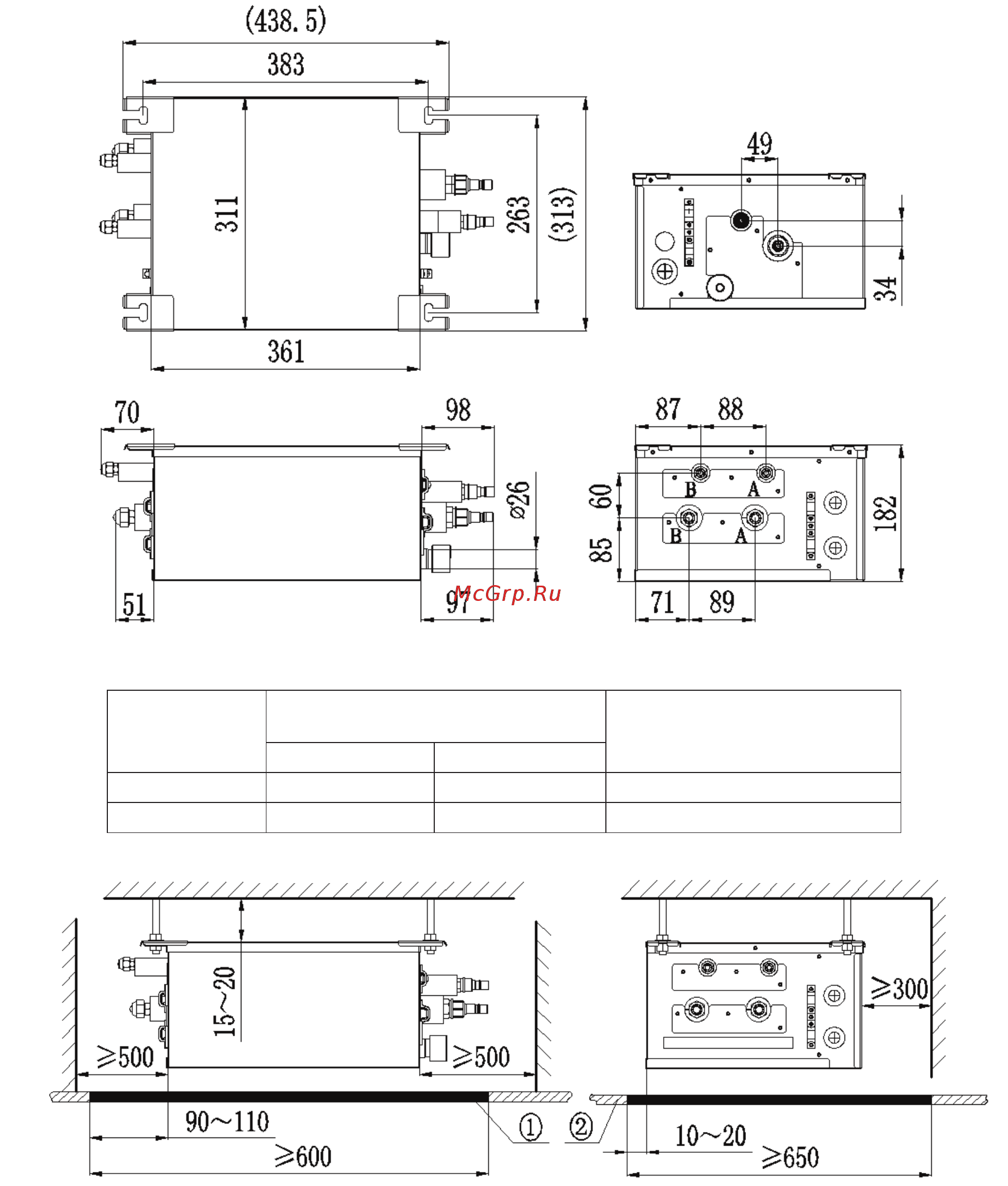

Установочное пространство EXV-модуля
Выбор места установки
1. EXV-модуль должен устанавливаться внутри помещения.
2. Модуль устанавливается строго в горизонтальном положении на потолок или на стену, например, в коридо-
ре, на балконе, в кладовой и т.д.
3. Модуль должен иметь достаточно места для установки и обслуживания.
4. Избегайте установки в спальне или местах, требующих тишины. Блок не должен устанавливаться в местах с
пожаро- и взрывоопасными материалами, в помещениях с задымлением или иными загрязнениями воздуха,
например, на кухне.
5. Запрещено монтировать блок рядом высокочастотной электро- и радиоаппаратурой.
6. Предусмотрите достаточно места для установки дренажной трубы для отведения конденсата.
Сторона подключения к
внутренним блокам, мм
Порт A
Жидкость Ø6,35 Ø6,35 Ø9,52
Газ Ø9,52 Ø9,52 Ø15,9
①
②
FXA2A-K
Рекомендуемое сервисное пространство
Подвесной потолок
Потолок Потолок
Стена
Стена
Стена
Порт B
Трубы
Сторона подключения к
наружным блокам, мм
Размеры: мм
Размеры: мм
