— 20 —

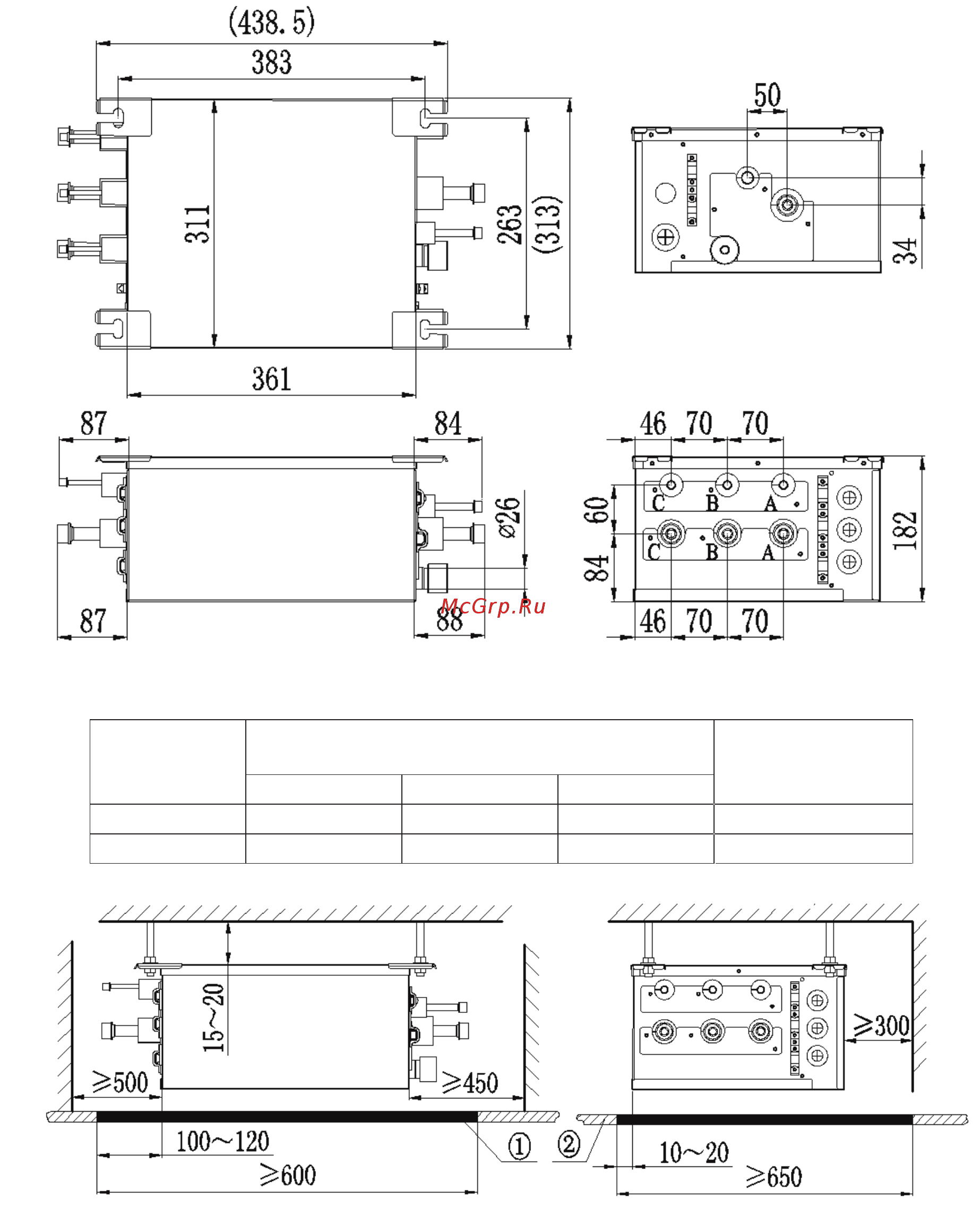

FXA3B-K
Сторона подключения к
внутренним блокам, мм
Жидкость
Ø9,52
Газ
Ø19,05
①
②
Рекомендуемое сервисное пространство
Подвесной потолок
Трубы
Сторона подключения
к наружным
блокам, мм
Порт A
Ø6,35
Ø15,9
Порт В
Ø6,35
Ø15,9
Порт С
Ø6,35
Ø15,9
Потолок Потолок
Стена
Стена
Стена
Размеры: мм
Размеры: мм
