![Tosot T48H-FMS/O [18/44] Fxa2b k](/img/pdf.png)
Tosot T48H-FMS/O [18/44] Fxa2b k
![Tosot T48H-FMS/O [18/44] Fxa2b k](/views2/1234615/page18/bg12.png)
— 18 —

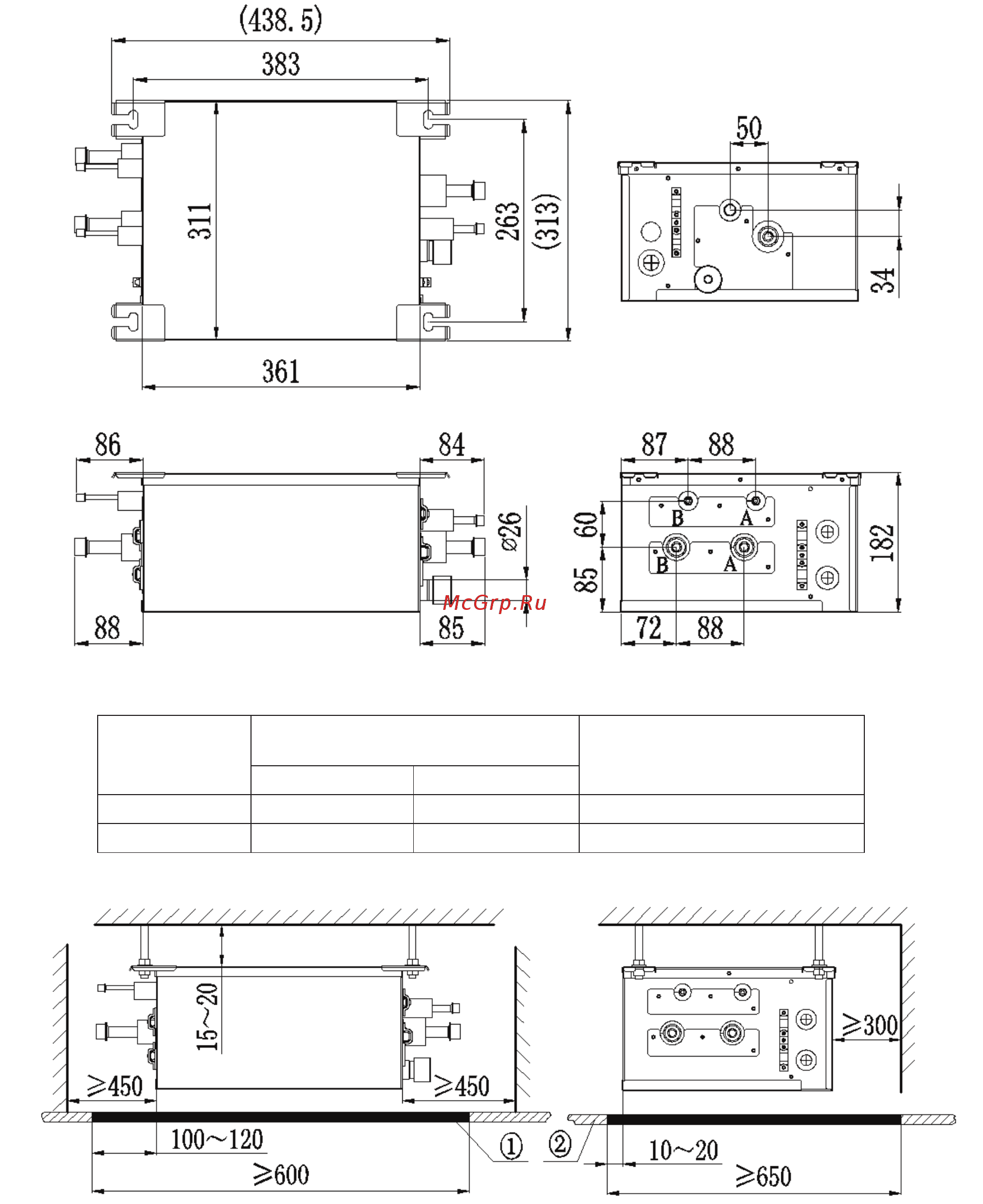

FXA2B-K
Сторона подключения к
внутренним блокам, мм
Порт A
Жидкость Ø6,35 Ø6,35 Ø9,52
Газ Ø15,8 Ø15,8 Ø19,05
①
②
Рекомендуемое сервисное пространство
Подвесной потолок
Порт B
Трубы
Сторона подключения к
наружным блокам, мм
Потолок Потолок
Стена
Стена
Стена
Размеры: мм
Размеры: мм
