— 22 —
FXB5A-K
③
①
②

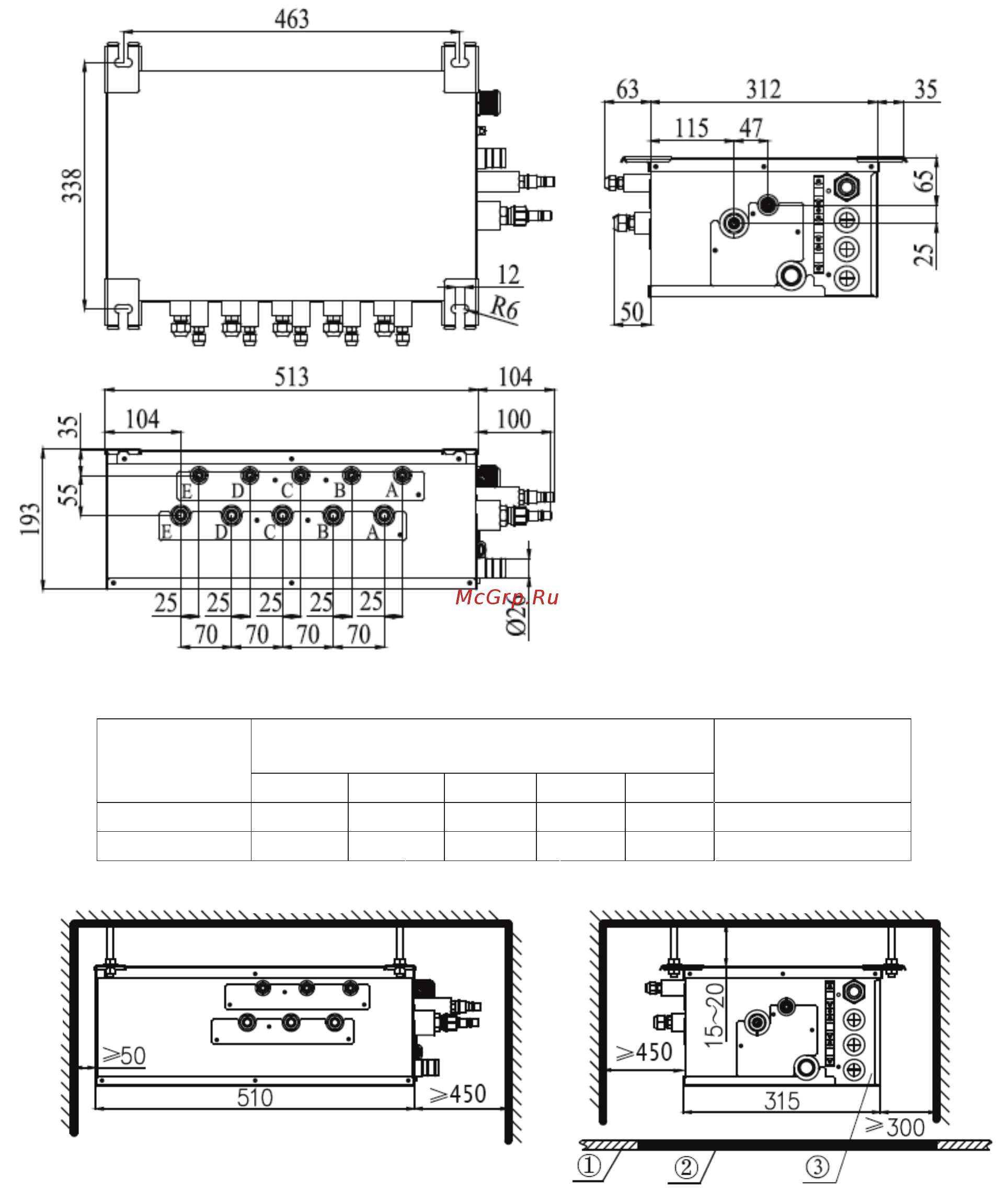

Рекомендуемое сервисное пространство
Подвесной потолок
Потолок Потолок
Стена
Стена
Стена
Электрическая коробка
Сторона подключения к
внутренним блокам, мм
Жидкость
Ø9,52
Газ
Ø15,9
Трубы
Сторона подключения
к наружным
блокам, мм
Порт A
Ø6,35
Ø9,52
Порт В
Ø6,35
Ø9,52
Порт С
Ø6,35
Ø9,52
Порт D
Ø6,35
Ø9,52
Порт E
Ø6,35
Ø9,52
Размеры: мм
Размеры: мм
