Tosot T24H-FD/I [13/40] Монтаж дренажной трубы

— 13 —

в. По умолчанию на блоке закрыто пробкой сливное отверстие справа.

Предупреждение!

Возможность возникновения протечек стыков патрубка слива конденсата должна быть полностью исключена.

9. Монтаж дренажной системы

а. Проложенная дренажная труба должна иметь уклон 1/50—1/100.

б. При монтаже элементов дренажной системы нельзя прикладывать излишнее усилие к трубе; труба должна

монтироваться как можно ближе к блоку.

в. В качестве дренажной трубы можно использовать стандартную трубу ПВХ. В процессе монтажа следует

вставить конец трубы ПВХ в патрубок слива конденсата и закрепить их арматурной проволокой (не следует ис-

пользовать для присоединения трубы клейкую ленту).

г. Если в одну дренажную трубу осуществляется вывод конденсата из нескольких блоков, общая часть трубы

должна быть проложена на 100 ниже участков трубы от отдельных блоков; диаметр общего участка дренажной

трубы должен быть существенно больше диаметров труб отдельных блоков.

10. Монтаж дренажной трубы

а. Диаметр дренажной трубы должен быть не меньше диаметра трубы хладагента (рекомендуемые параме-

тры: труба ПВХ, наружный диаметр 25 мм, толщина стенки 1,5 мм).

б. Длина дренажной трубы должна быть минимально возможной; во избежание образования воздушных про-

бок она должна быть проложена с уклоном не менее 1/100.

в. Если проложить трубу с требуемым уклоном невозможно, необходимо смонтировать стояк.

г. Во избежание образования изгибов дренажной трубы крепления должны монтироваться с интервалом

1,0—1,5 м.

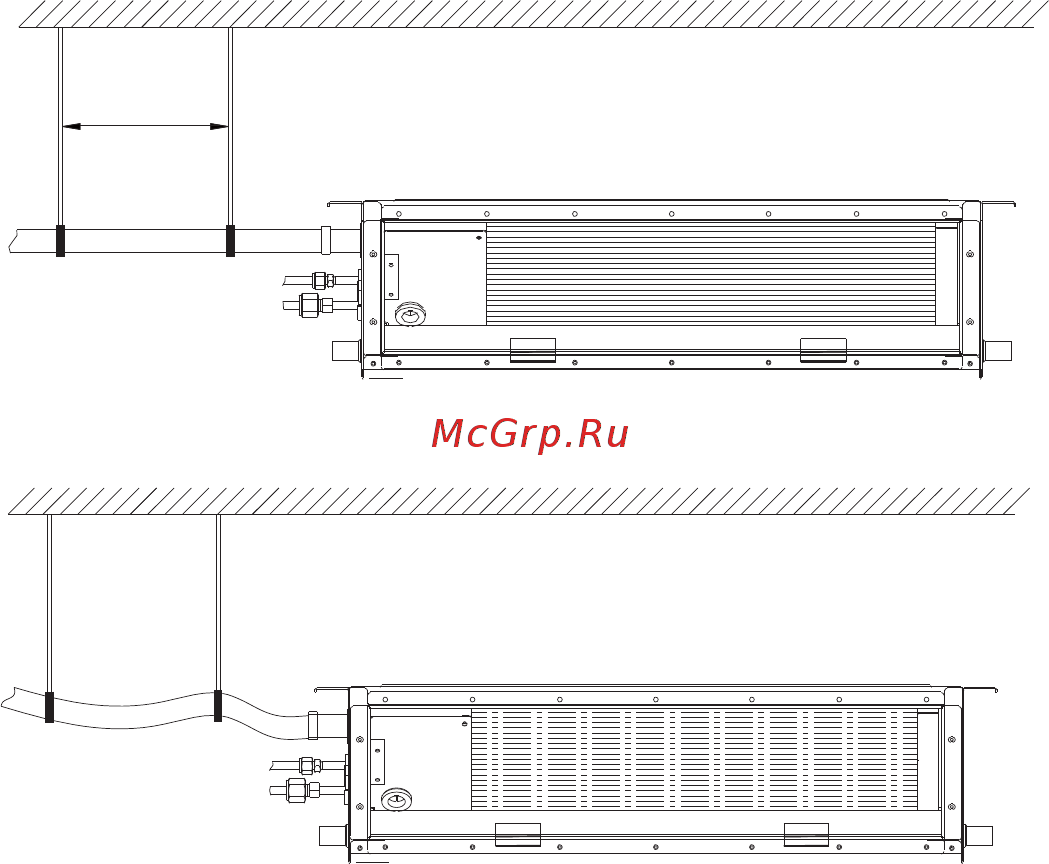

²ɦ

ɉɪɚɜɢɥɶɧɵɣɦɨɧɬɚɠɭɤɥɨɧɧɟɦɟɧɟɟ

ɇɟɩɪɚɜɢɥɶɧɵɣɦɨɧɬɚɠ

Ɋɢɫ

д. Вставить дренажную трубу в сливное отверстие и закрепить зажимами.

е. Обернуть зажимы слоем изоляции.

ж. Участок дренажной трубы, прокладываемый в помещении, тоже необходимо изолировать.
