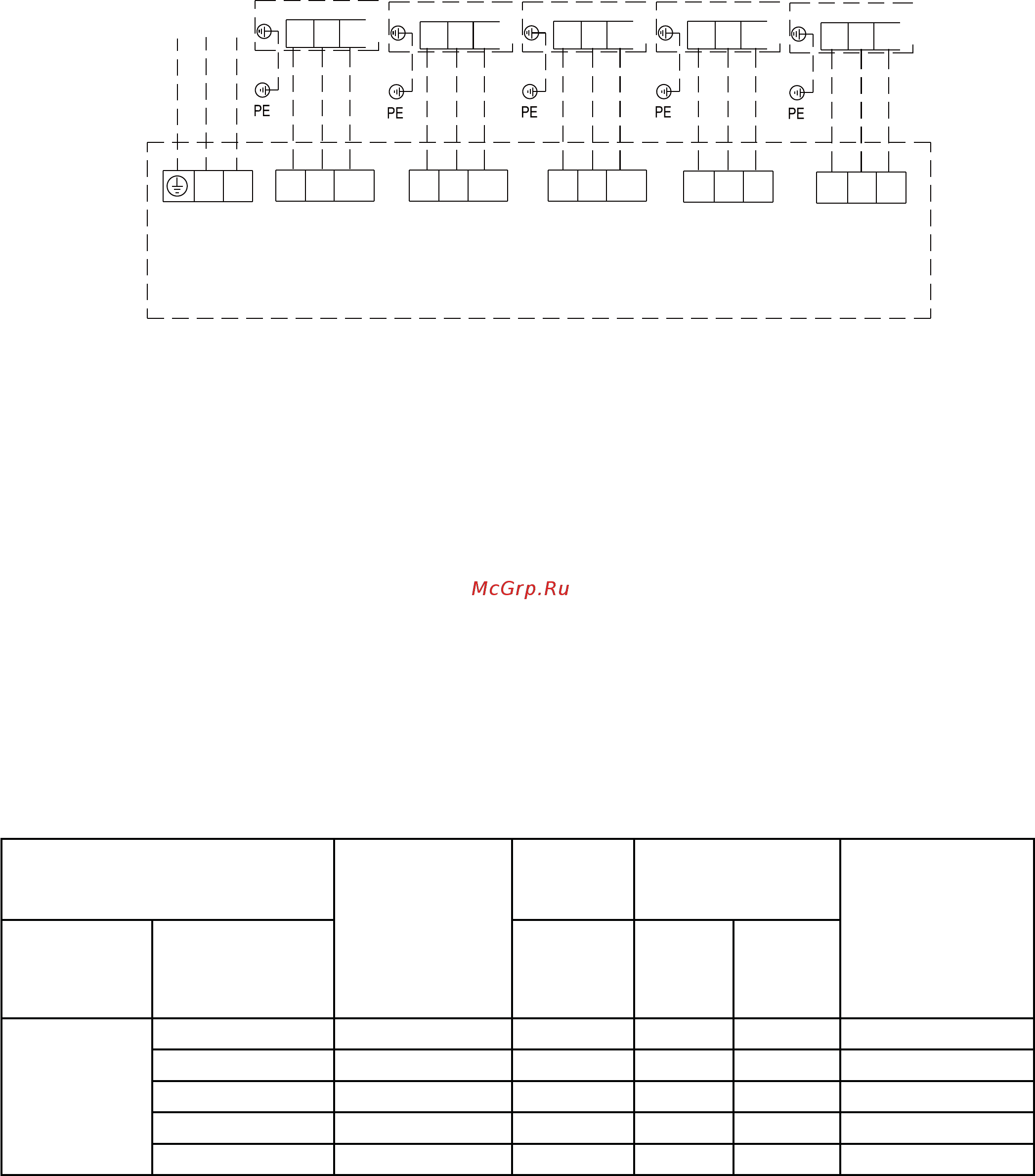

T42H-FM/O
ɗɥɟɤɬɪɨɩɢɬɚɧɢɟ
L
N
XT6XT5XT4XT3XT2
XT1
ɇɚɪɭɠɧɵɣɛɥɨɤ
Ɋɢɫ
ȼɧɭɬɪɟɧɧɢɣɛɥɨɤȺ
ȼɧɭɬɪɟɧɧɢɣɛɥɨɤȼ ȼɧɭɬɪɟɧɧɢɣɛɥɨɤɋ
ȼɧɭɬɪɟɧɧɢɣɛɥɨɤ' ȼɧɭɬɪɟɧɧɢɣɛɥɨɤȿ
3 2 N(1)
3 2 N(1)
3 2 N(1)
3 2 N(1)3 2 N(1)
3
2
N(1)
3
2
N(1)
3
2
N(1)
3
2
N(1)
3
2
N(1)
17. Подключение проводного пульта ДУ
1) Снять крышку коробки электроподключений внутреннего блока.
2) Пропустить сигнальный кабель через резиновое кольцо.
3) Подключить сигнальный кабель к 4-штырьковому разъему на печатной плате внутреннего блока.
4) Зафиксировать положение сигнального кабеля.
18. Подключение электропитания
Таблица 7
Внутренний блок
Силовой кабель
Рабочий
ток, А
Потребляемая
мощность, Вт
Рекомендуемый
силовой кабель
(площадь сечения
х кол-во жил)
Тип блока Модель
Вентиля-
тор вну-
треннего
блока
Охлаж-
дение
Нагрев
Охлаждение и
нагрев
T09H-FD/I 220—240 В/50 Гц 0,406 75 575 1,0×4
T12H-FD/I
220—240 В/50 Гц 0,348 65 865 1,0×4
T18H-FD/I
220—240 В/50 Гц 0,428 80 1080 1,0×4
T21H-FD/I 220—240 В/50 Гц 0,588 110 1610 1,0×4
T24H-FD/I 220—240 В/50 Гц 0,588 110 1610 1,0×4
Примечание:
данные по площадям сечения жил приведены для силовых кабелей длиной не более 15 м; если длина сило-
вого кабеля превышает 15 м, во избежание возникновения перегрузок и воспламенения необходимо использо-
вать кабель увеличенного сечения.
