Tosot T24H-FD/I [16/40] Подключение электрокабелей

— 16 —

ȼɩɥɨɬɧɭɸ

Ɋɢɫ

Предупреждение!

После завершения изолирования стыков трубных участков запрещается сгибать данные трубные участки; в

противном случае труба может быть повреждена.

в. Нанесение клейкой ленты.

1) Присоединить межблочный кабель к трубе хладагента с помощью клейкой ленты (дренажную трубу следует

прокладывать отдельно).

2) Изолировать трубу хладагента на участке от выхода из наружного блока до входа

в стену. Лента изоляцион-

ного материала должна оборачиваться вокруг трубы внахлест.

3) Закрепить изолированную трубу на стене с помощью фиксаторов.

Не рекомендуется обматывать трубу изоляцией слишком плотно, поскольку в этом случае изолирующие

свойства материала будут ослаблены. Кроме того, необходимо убедить в том, что сливная труба проложена

отдельно

После завершения монтажа трубопровода необходимо уплотнить отверстие в стене во избежание попадания

через отверстие дождя или ветра в помещение.

15. Подключение электрокабелей

а. Подключение одножильных кабелей

1) Зачистить изоляцию на конце провода с помощью специального инструмента на участке длиной около 25

мм.

2) Ослабить винтовую клемму на монтажной плате кондиционера.

3) Согнуть конец зачищенного провода в кольцо по диаметру винта.

4) Продеть винтовой зажим в кольцо и закрепить провод.

б. Подключение многожильных кабелей

1) Зачистить изоляцию на конце проводов с помощью специального инструмента на участке длиной около 100

мм.

2) Ослабить винтовые клеммы на монтажной плате кондиционера.

3) Согнуть концы зачищенных проводов в кольца в соответствии с диаметрами винтовых зажимов соответству-

ющих клемм.

4) Продеть винтовые зажимы в полученные кольца и закрепить провода.

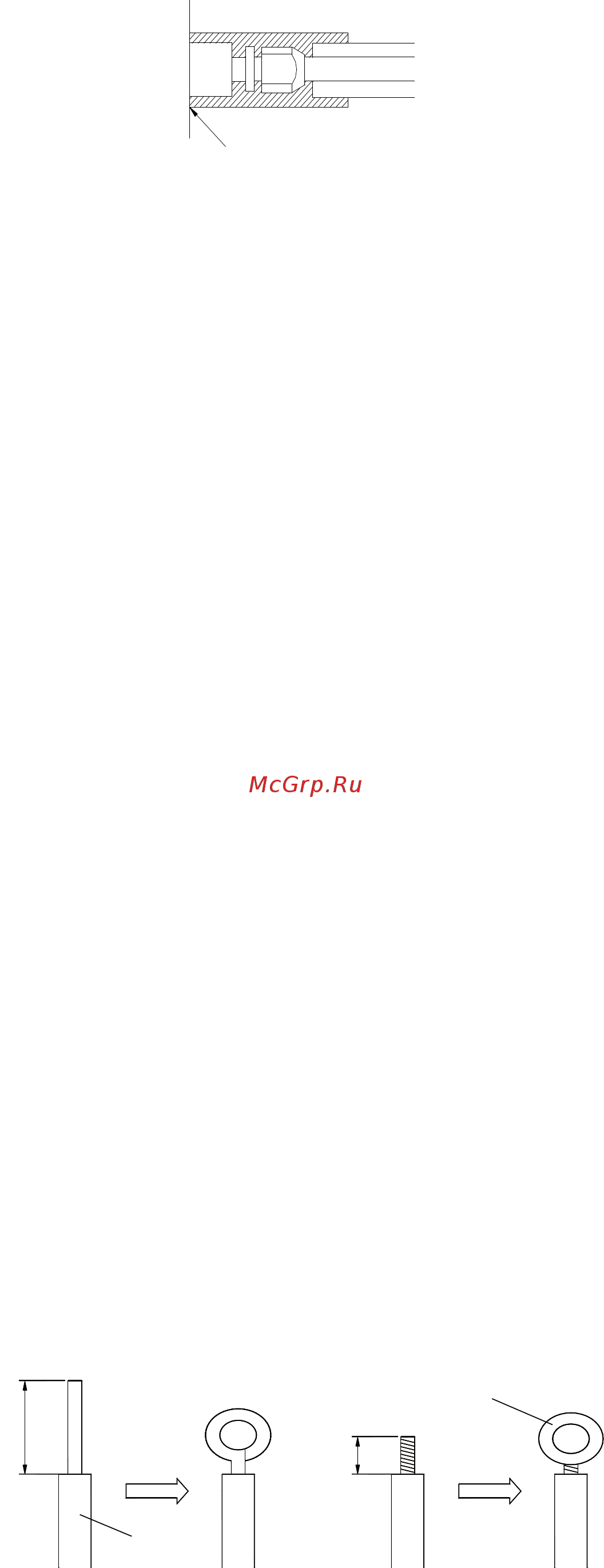

Ɋɢɫ

ȺɈɞɧɨɠɢɥɶɧɵɣɤɚɛɟɥɶ

ȻɆɧɨɝɨɠɢɥɶɧɵɣɤɚɛɟɥɶ

ɂɡɨɥɹɰɢɹ

Ʉɥɟɦɦɚ

Предостережение!

1) При повреждении силового или межблочного кабелей их необходимо заменить кабелями с аналогичными

параметрами.
