Tosot T24H-FD/I [15/40] Подключение трубопроводов

— 15 —

12. Испытания дренажной системы

а. После завершения электромонтажных работ необходимо провести испытания дренажной системы.

б. В ходе проведения испытаний необходимо проверять правильность течения потока конденсата и отсутствие

течей в стыках. Если блок устанавливается в помещении до ремонта, рекомендуется проводить испытания

дренажной системы до установки декоративного потолка.

13. Подключение трубопроводов

а. Совместить раструбную муфту одной трубы и винтовую часть другой, и закрутить винтовую часть вручную.

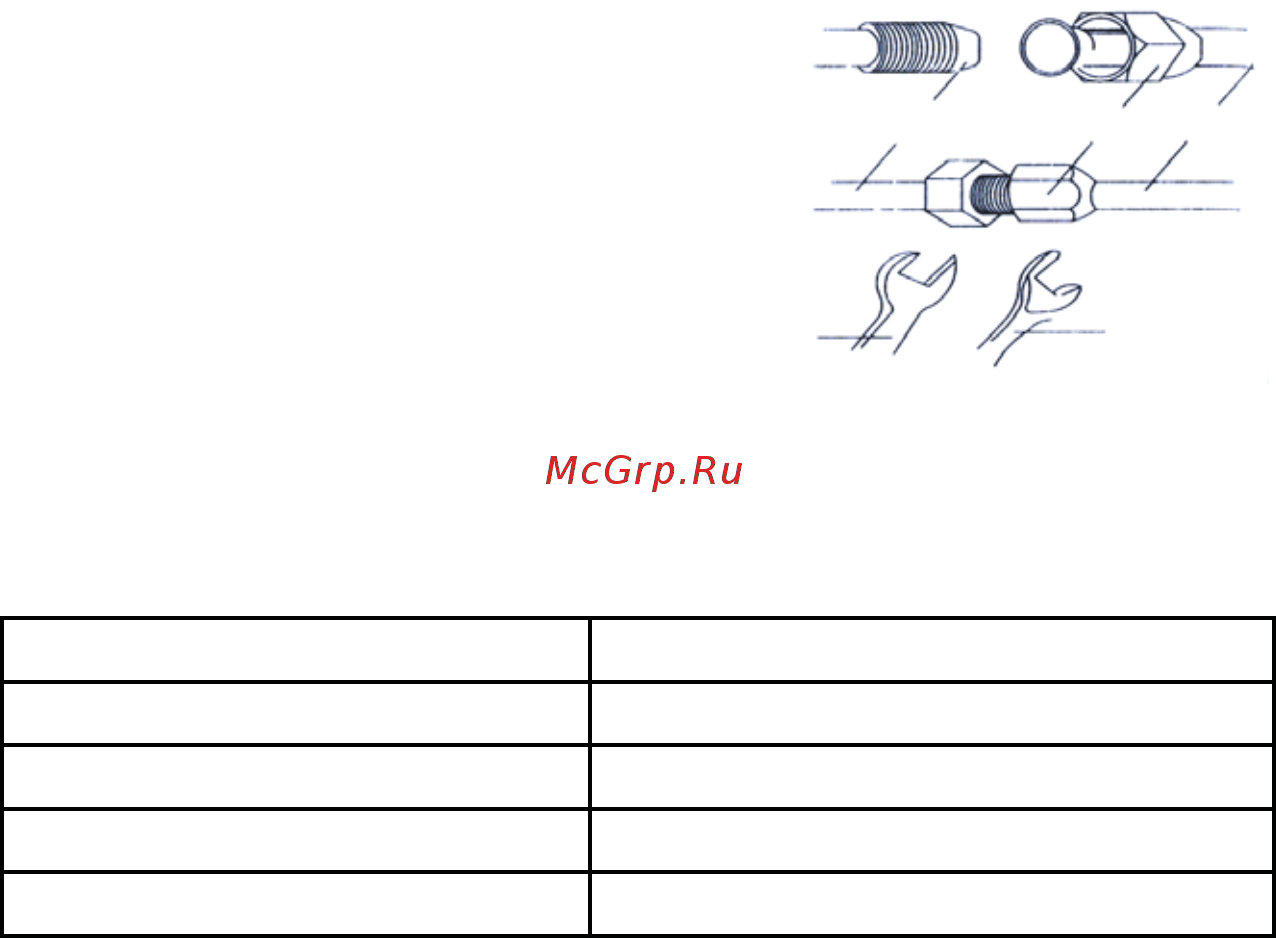

б. Затянуть соединение с помощью динамометрического ключа до щелчка (см. рис. 18).

Ɋɢɫ

Ɍɪɭɛɚ

Ɋɚɫɬɪɭɛɧɚɹ

ɦɭɮɬɚ

Ƚɚɟɱɧɵɣ

ɤɥɸɱ

Ⱦɢɧɚɦɨɦɟɬɪɢɱɟɫɤɢɣ

ɝɚɟɱɧɵɣɤɥɸɱ

Таблица 6. Крутящие моменты для затягивания соединений

Диаметр трубы (мм) Крутящий момент (Н·м)

Ø6,35 15—30

Ø9,52 35—40

Ø12 45—50

Ø15,9 60—65

в. При сгибании труб радиус кривизны должен быть достаточен для сохранения целостности трубы. Для сги-

бания труб следует использовать трубогиб.

г. Трубы хладагента и их стыки следует обмотать теплоизолирующим материалом, а затем закрепить теплои-

золяцию клейкой лентой.

Предупреждение!

1) При подключении трассы хладагента к внутреннему блоку не следует прикладывать силу к стыкам; в против-

ном случае на трубах могут появиться трещины, что приведет к образованию утечек.

2) Трубы хладагента должны поддерживаться скобами, их вес не должен ложиться на блоки.

14. Изоляция трассы хладагента

а. Во избежание образования конденсата или протечек трубы хладагента покрываются слоем изоляции, фик-

сирующейся клейкой лентой.

б. Стыки трубных соединений внутреннего блока должны быть плотно замотаны слоем изоляционного мате-

риала как показано на рис. 19; наличие воздушных пузырей в месте стыка не допускается.
