серия TIG

6.1. Панель управления аппарата

1—Зона выбора режима сварки

Используется для выбора режима сварки. Нажимайте на клавишу, расположенную в этой зоне

для выбора режима сварки: “ ” (TIG сварка переменным током волной квадратного типа),

“ ” (импульсная TIG переменным током), “ ” (TIG сварка постоянным током),

“ ” (импульсная TIG сварка постоянным током), “ ” (MMA сварка переменным

током), “ ” (MMA сварка постоянным током), при выборе одного из режимов загорается

соответствующий светодиод.

2—Дисплей со значениями параметров

А. Показывает значения параметров сварочного тока в процессе сварки, при этом, горят со-

ответствующие светодиоды – А, сек, %, Гц. На холостом ходу, показывает установленные

значения параметров сварочного тока, а соответствующий светодиод горит в зоне 6 или 9.

Б. Отображает значение рабочего напряжения во время сварки и на холостом ходу; нажмите

клавишу на дисплее для выбора зоны 4, и загорится соответствующий светодиод «В».

В. Отображает значения параметров, заданных в процессе сварки, при этом, горят соответству-

ющие светодиоды: А, сек, %, Гц, через 10 секунд после установки снова начинает показывать

рабочие значения параметров сварочного тока, хотя, если значения параметров были заданы

не в процессе сварки, а соответствующие светодиоды (А, сек, %, Гц) горели, то они продолжают

отображаться и после установки.

Г. Отображает номер версии программного обеспечения сразу после включения аппарата,

через 2 секунды, когда загораются соответствующие светодиоды, начинает отображать уста-

новленные значения параметров сварочного тока.

3—Зона сигнальных светодиодов

A. Сигнальные светодиоды не горят, если аппарат находится в нормальном состоянии.

Б. В режиме защиты от перегрузки по току аппарат автоматически отключается и загорается

светодиод «Перегрузка по току». Включите аппарат снова и можете продолжать сварку.

В. В режиме защиты от перепадов напряжения аппарат автоматически отключается, и загора-

ется светодиод «Перепад напряжения». Сварка может быть продолжена, как только погаснет

светодиод «Перепад напряжения», когда напряжение сети придет в норму.

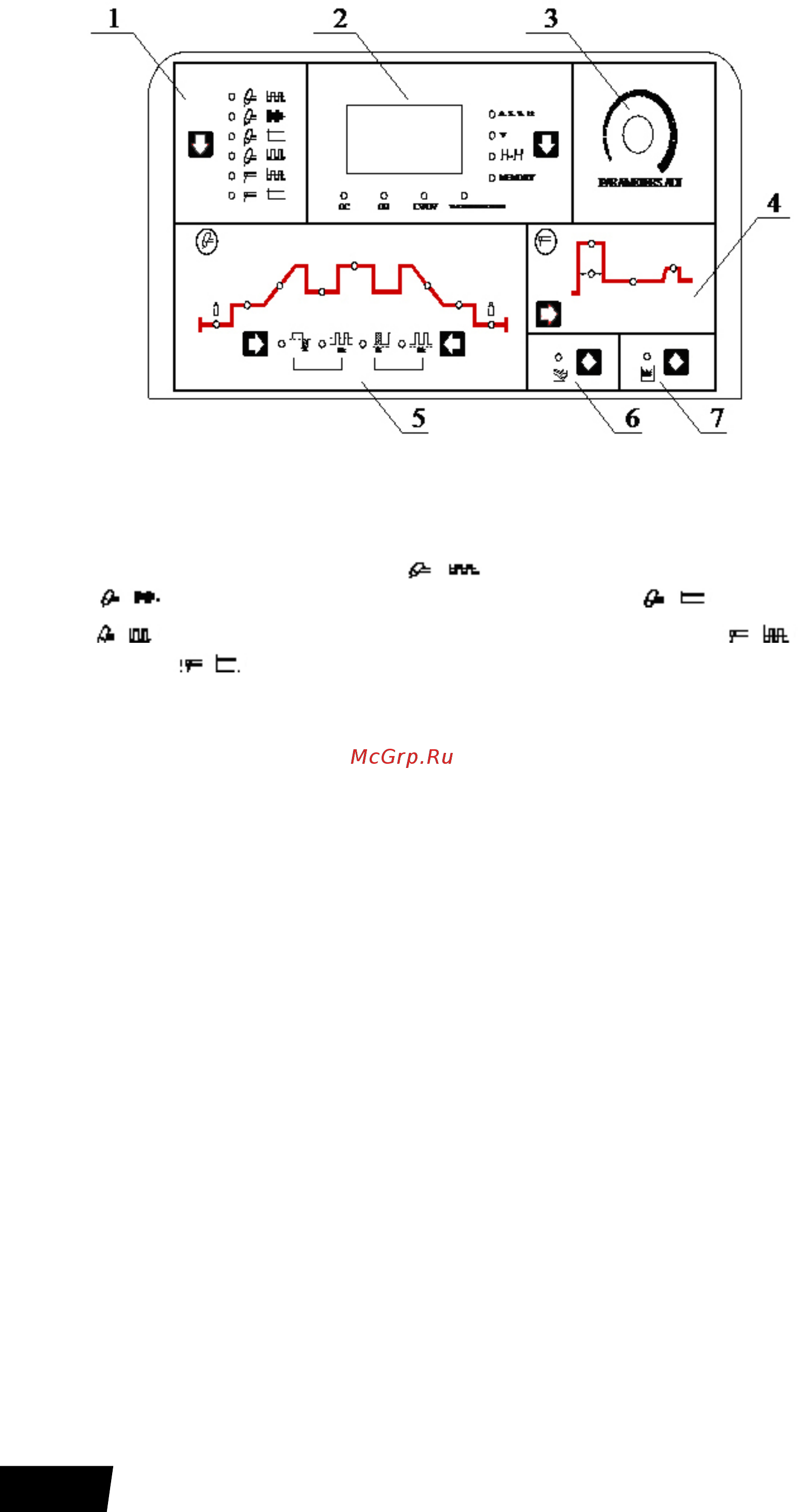

Рис 6.1 Панель управления аппарата
