28
серия TIG
• Подсоединение должно осуществляться дипломированным электриком.
• Не подсоединяйте два сварочных аппарата к одному блоку выключателя.
• Не обязательно заземлять четвёртый провод сетевого кабеля, если заземлен корпус аппарата.
ВНИМАНИЕ: Последствие неправильного подключения аппарата к сети не является га-
рантийным случаем.
8.2 Ручная сварка штучным покрытым электродом (MMA)
8.2.1 Подсоединение кабелей (Рисунок 8.2)
• Подсоединение обратного кабеля:
Вставьте байонет-разъём обратного кабеля в разъем “ - ” («минус» источника) на передней
панели аппарата и зафиксируйте ее вращая по часовой стрелке.
• Подсоединение кабеля электрододержателя:
Вставьте кабель электрододержателя в разъем “ + ” («плюс» источника) на передней панели
аппарата и зафиксируйте его, вращая по часовой стрелке. Подсоединение, описанное выше,
называется подсоединением тока обратной полярности. Нужно использовать подсоединение
тока прямой полярности в соответствии с материалом заготовки и типом электродов, использу-
емых для сварки. Обычно, постоянный ток прямой полярности рекомендуется использовать для
сварки электродами со щелочным покрытием, тогда как для сварки электродами с кислотным
покрытием нет никаких специальных рекомендаций.

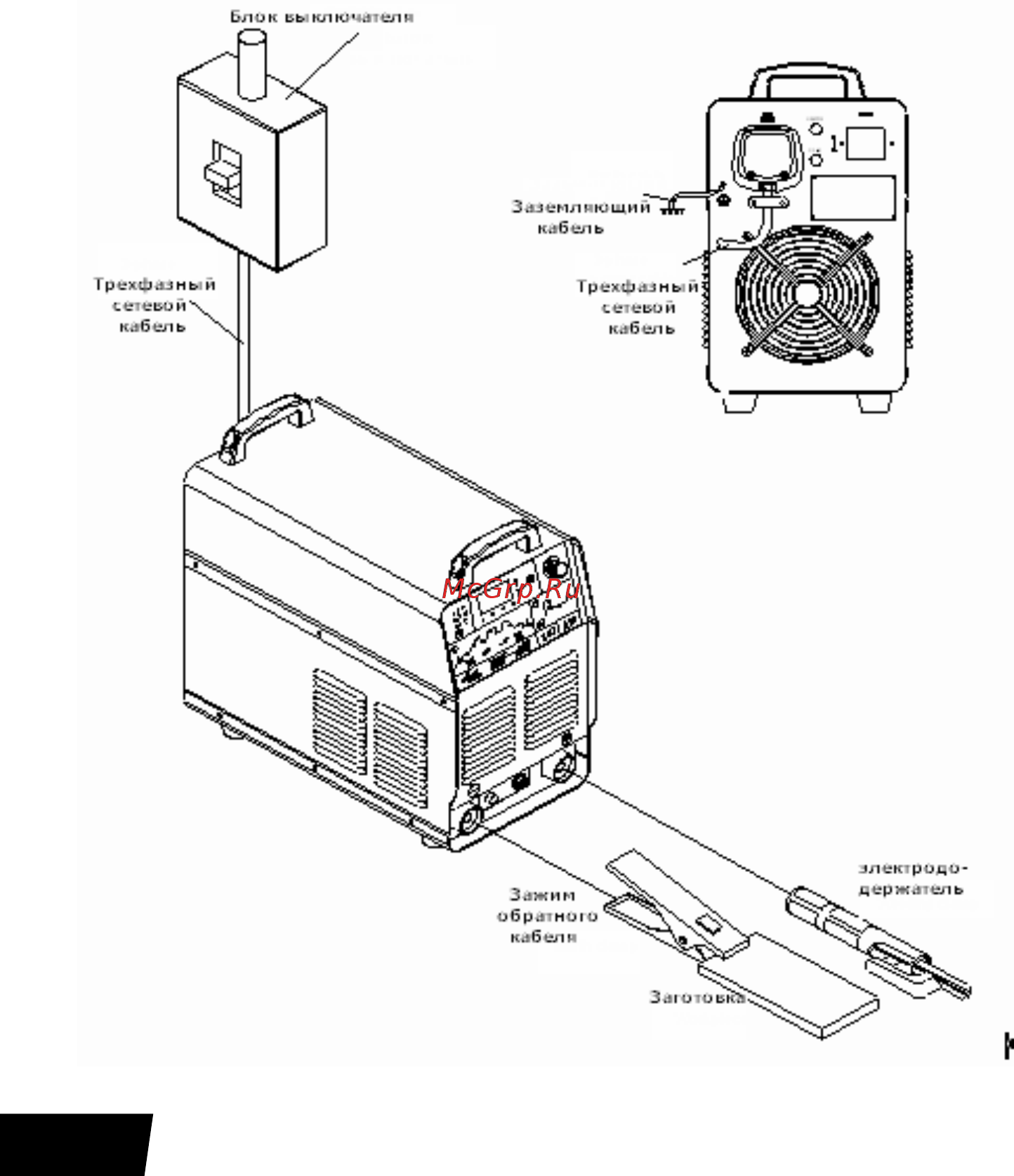

Рис. 8.2. Сборка аппарата для режима сварки ММА
