27
• Не проводите сварку на открытом воздухе, в местах не защищенных от попадания солнечных
лучей и дождя. Ни в коем случае не допускайте попадания дождевых капель или влаги в аппарат.
• Не производите сварку в запыленных помещениях или при наличии поблизости едких химических
газов.
• Не производите сварку в среде защитных газов на сквозняке.
• Поддерживайте хорошую вентиляцию. При работе этого сварочного аппарата, предназначенного
для промышленного использования, значение сварочного тока настолько велико, что естественная
вентиляция не способна охладить его в достаточной степени, тогда как встроенный вентилятор
обеспечивает стабильную работу аппарата, осуществляя его эффективное охлаждение. Сварщик
должен следить за тем, чтобы решетки вентилятора всегда были открыты. В радиусе, как минимум
30 см. вокруг аппарата, не должно находиться никаких посторонних предметов. Хорошая вентиля-
ция – условие критической важности для обеспечения нормальной работы аппарата и увеличения
срока его службы.
8.1 Подключение сетевого кабеля к сети.
• Действия по подсоединению электричества должны производиться после установки вы-
ключателя сети на блоке выключателя в положение «выкл.»
Параметры электросети для описываемого сварочного аппарата – 380 В, 3 фазы, 50/60 Гц, и
распределительная сеть должна соответствовать требованиям, предъявляемым к питанию
данного аппарата (площадь поперечного сечения кабеля должна быть более 4 мм
2
, а
мощность предохранителя должна быть более 40 А). Подсоедините сетевой кабель (четырех-
жильный, не входящий в комплект поставки) к соответствующему выходу на аппарате и блоку
выключателя. В сетевом кабеле 3 жилы, в одноцветной оплетке являются токопроводящими,
а 4-я жила, в желто-зеленой оплетке – заземляющая. Допускается варьировать длину исполь-
зуемых кабелей в соответствии с техническими требованиями, но площадь сечения любого
кабеля должна быть более 4 мм
2
.
8.1.1 Подсоединение сетевого кабеля к сварочному аппарату.
Откройте блок выключателя на задней панели аппарата с помощью отвертки; подсоедините
три одноцветных (токопроводящих) провода четырехжильного кабеля к соответствующим
трем разъемам; вытащите желто-зеленый провод и подсоедините его к заземляющему болту
“
”. Проверьте надежность всех соединений. Наконец, зафиксируйте кабель с помощью
специальной скобы. Убедитесь в том, что выключатель сети аппарата находится в положении
«выкл.» перед подсоединением сетевого кабеля к блоку выключателя.
8.1.2 Подсоединение блока выключателя (см. рисунки 8.1, 8.2 и 8.3)
1
2
3
4

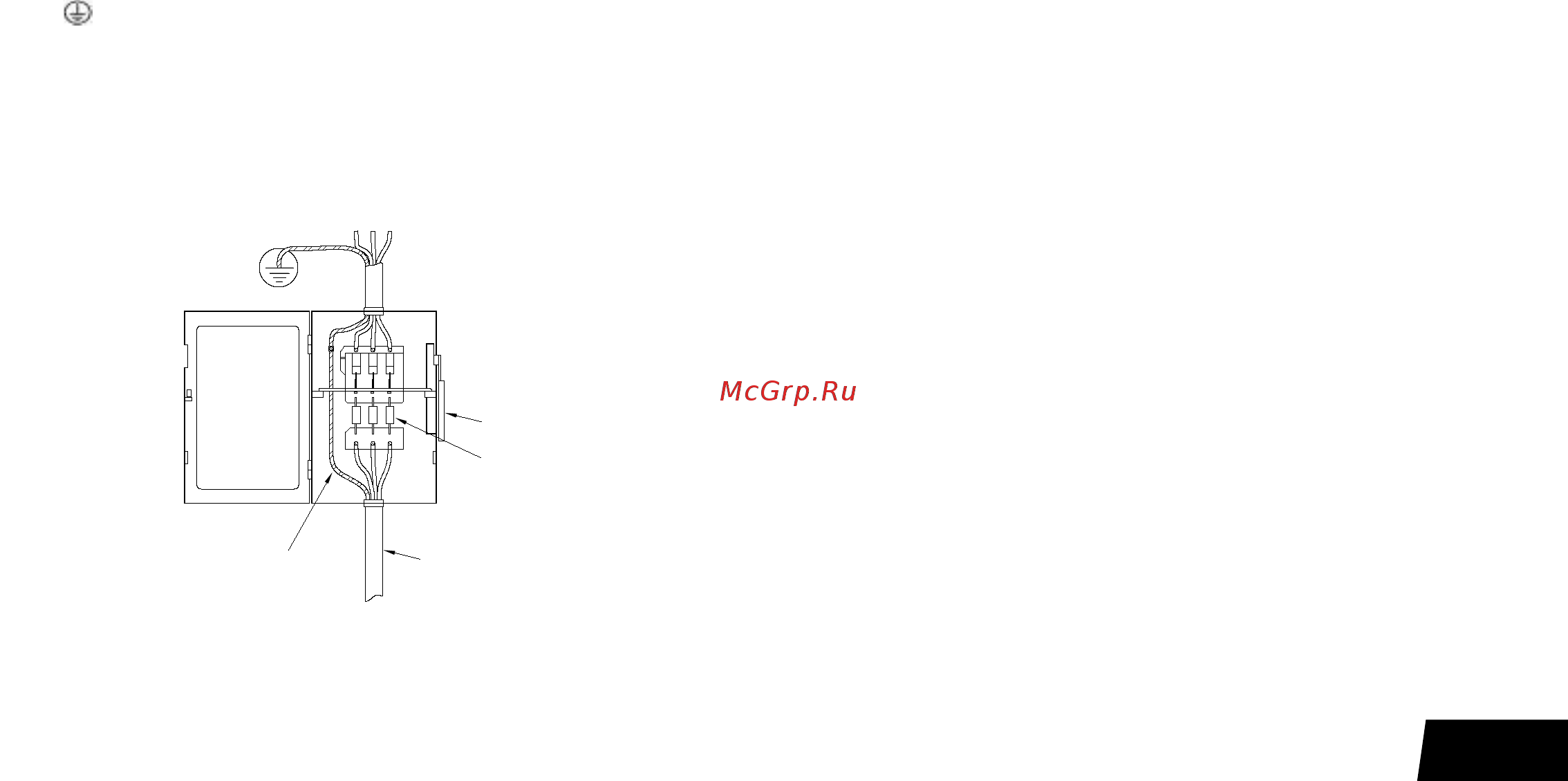

Рис. 8.1. Подсоединение блока выключателя
1. Выключатель сети на блоке выключателя
2. Предохранитель на 40 А и более
3. Сетевой кабель сварочного аппарата.
4. Желто-зеленый заземляющий провод (заземляется
на болт )
Проводите подсоединение в соответствии с приве-
денным рисунком или другим корректным методом.
Убедитесь в том, что питание аппарата отключено
перед осуществлением подсоединения.
Обратите внимание – любые действия при
включенном электричестве запрещены
