12
серия TIG
9—Зона установки параметров TIG-сварки
1-Время подачи газа перед сваркой
2-Начальное значение тока
3-Время нарастания тока
4-Базовый ток (импульс)
5- Значение постоянного тока/Значение максимального тока (импульса)/Значение переменного тока
6-Время спада тока
7-Ток дежурной дуги
8-Время подачи газа после сварки
9-Частота (импульса/переменного тока)
10 – Скважность импульсов
11-Частота переменного тока
12-Ток катода
6.2 Передняя панель (на примере аппарата TIG 500PАС/DС(J1210), рисунок 6.4)

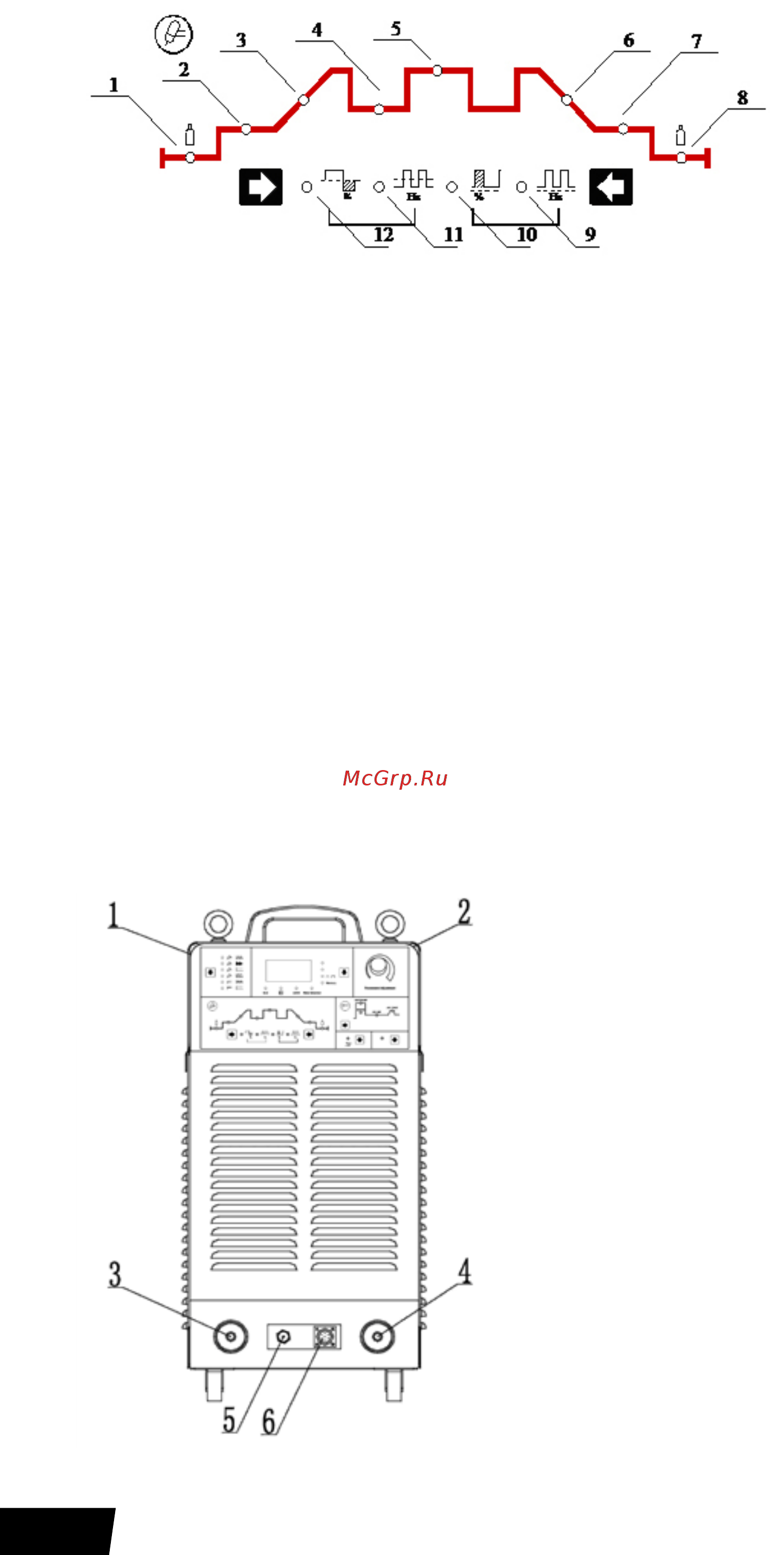

Рис 6.3 Схема зоны установки параметров TIG-сварки
Рис 6.4 Передняя панель
1. Пленочная передняя панель
(Зона установки параметров сварки)
2. Регулятор
3. Гнездо “-”
4. Гнездо “+”
5. Выход «ГАЗ»
(для TIG-сварки)
6. Разъем подсоединения горелки/
педали дист. управления
