Stiebel Eltron cns 125 se 229743 [27/72] Données techniques
![Stiebel Eltron cns 125 se 229743 [27/72] Données techniques](/views2/1237625/page27/bg1b.png)
:::67,(%(/(/7521&20 &166(8(_
)5$1q$,6
,167$//$7,21
'211v(67(&+1,48(6
12. Données techniques

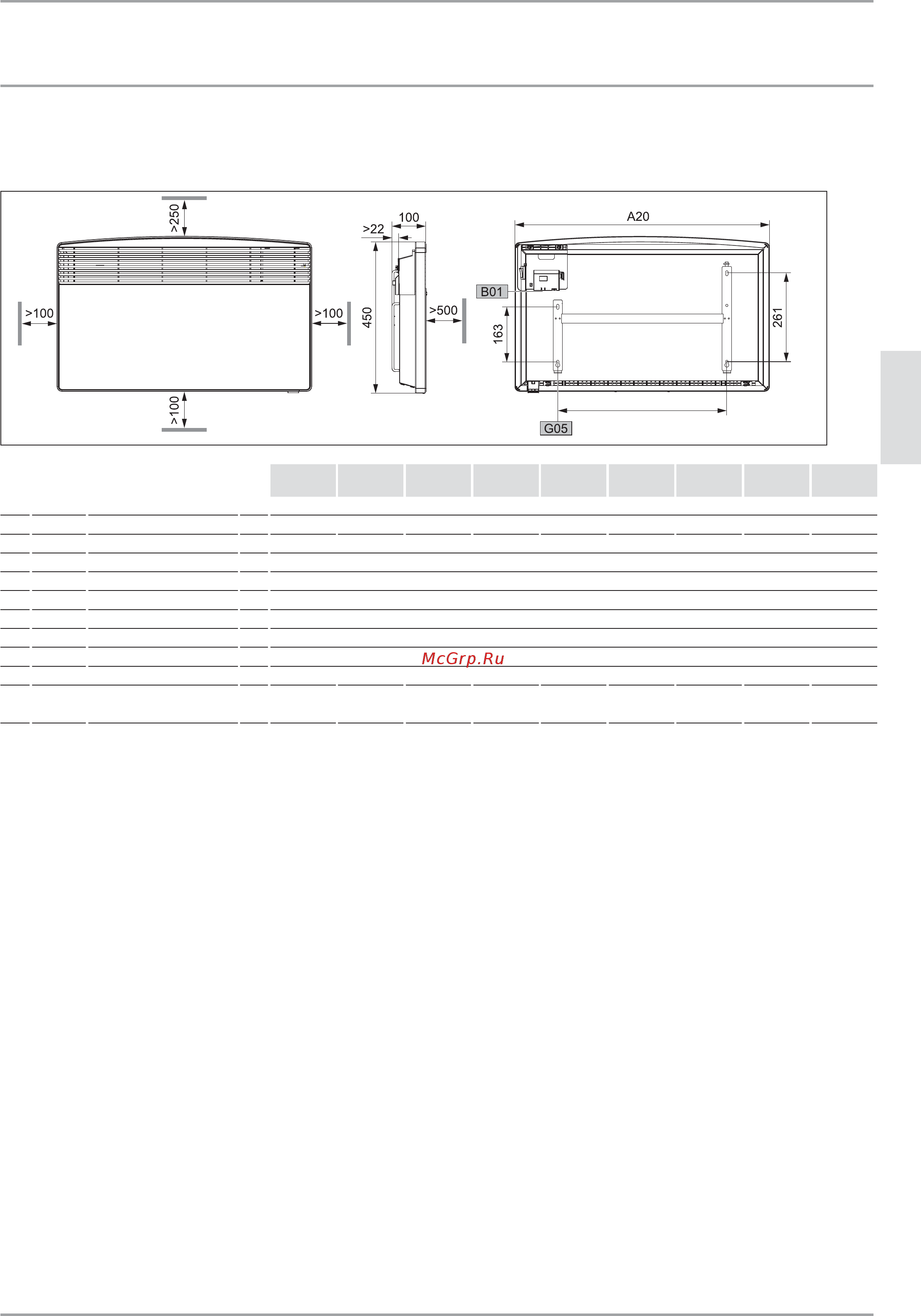

12.1 Dimensions variante suspendue au mur
80_07_31_0009
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
A10 Appareil Hauteur mm 450
A20 Appareil Largeur mm 370 445 445 590 590 740 740 890 1040
A30 Appareil Profondeur mm 100
A50 Appareil Dégagement min. en haut mm 250
A51 Appareil Dégagement min. en bas mm 100
A52 Appareil Dégagement min. à droite mm 100
A53 Appareil Dégagement min. à gauche mm 100
A54 Appareil Dégagement min. avant mm 500
A55 Appareil Dégagement min. arrière mm 22
B01 Passage de câbles électriques
G05 Fixation
murale
Écartement des trous mm 121 195 195 343 343 491 491 639 787
