МОНТАЖ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
12. Те
хнические характеристики

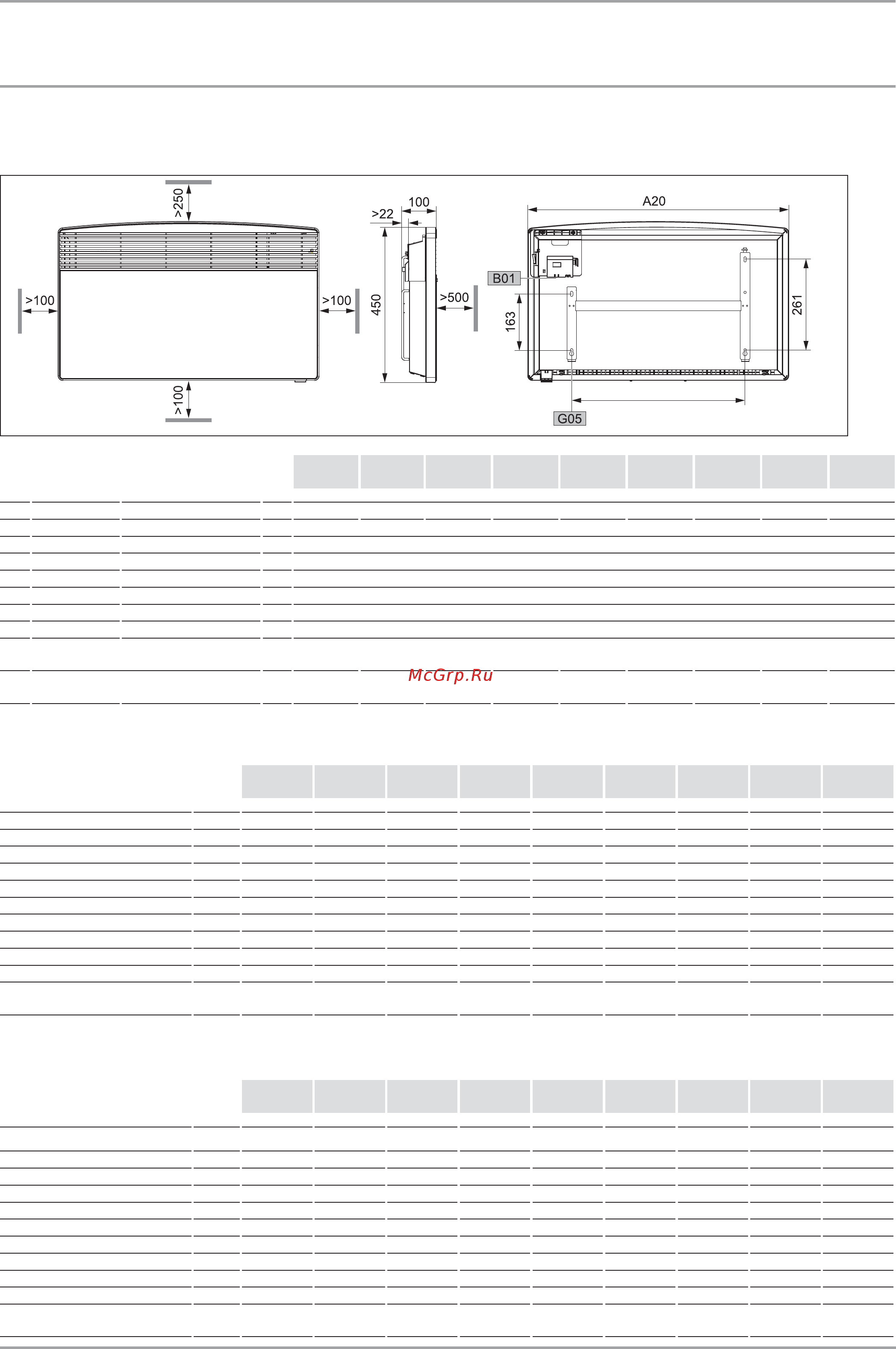

12.1 Размеры настенных вариантов
80_07_31_0009
CNS 50
SE/UE
CNS 75
SE/UE
CNS 100
SE/UE
CNS 125
SE/UE
CNS 150
SE/UE
CNS 175
SE/UE
CNS 200
SE/UE
CNS 250
SE/UE
CNS 300
SE/UE
A10 Устройство Высота mm 450
A20 Устройство Ширина mm 370 445 445 590 590 740 740 890 1040
A30 Устройство Глу бина mm 100
A50 Устройство Мин. отступ сверху mm 250
A51 Устройство Мин. отступ снизу mm 100
A52 Устройство Мин. отступ справа mm 100
A53 Устройство Мин. отступ слева mm 100
A54 Устройство Мин. отступ спереди mm 500
A55 Устройство Мин. отступ сзади mm 22
B01 Все провода под напряжением имеют
проходной изолятор
G05 Настенное
крепление
Расстояние между
отверстиями
mm
121
195
195
343
343
491
491
639
787
Таблица параметров CNS SE
CNS
50 SE
CNS
75 SE
CNS
100 SE
CNS
125 SE
CNS
150 SE
CNS
175 SE
CNS
200 SE
CNS
250 SE
CNS
300 SE
229740 229741 229742 229743 229744 229745 229746 229747 229748
Присоединяемая мощность кВт 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Диапазон регулирования °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Режим защиты от замерзания °C 7 7 7 7 7 7 7 7 7
Электрическое подсоединение 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Высота мм 450 450 450 450 450 450 450 450 450
Ширина мм 370 445 445 590 590 740 740 890 1040
Глу бин а мм 100 100 100 100 100 100 100 100 100
Вес кг 3,8 4,4 4,4 5,7 5,7 6,8 6,8 8,1 9,4
Степень защиты (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Класс защиты II II II II II II II II II
Цвет альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
12.2 Таблица параметров CNS UE
CNS
50 UE
CNS
75 UE
CNS
100 UE
CNS
125 UE
CNS
150 UE
CNS
175 UE
CNS
200 UE
CNS
250 UE
CNS
300 UE
229749 229750 229751 229752 229753 229754 229755 229756 229757
Присоединяемая мощность кВт 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Диапазон регулирования °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Режим защиты от замерзания °C 7 7 7 7 7 7 7 7 7
Электрическое подсоединение 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Высота мм 450 450 450 450 450 450 450 450 450
Ширина мм 370 445 445 590 590 740 740 890 1040
Глу бин а мм 100 100 100 100 100 100 100 100 100
Вес кг 3,3 4 4 5,2 5,2 6,3 6,3 7,7 8,9
Степень защиты (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Класс защиты II II II II II II II II II
Цвет альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
альпийский
белый
