Stiebel Eltron cns 125 se 229743 [62/72] Technické údaje
![Stiebel Eltron cns 125 se 229743 [62/72] Technické údaje](/views2/1237625/page62/bg3e.png)
_&166(8( :::67,(%(/(/7521&20
,167$/$&(
7(&+1,&.v¯'$-(
12. Technické údaje

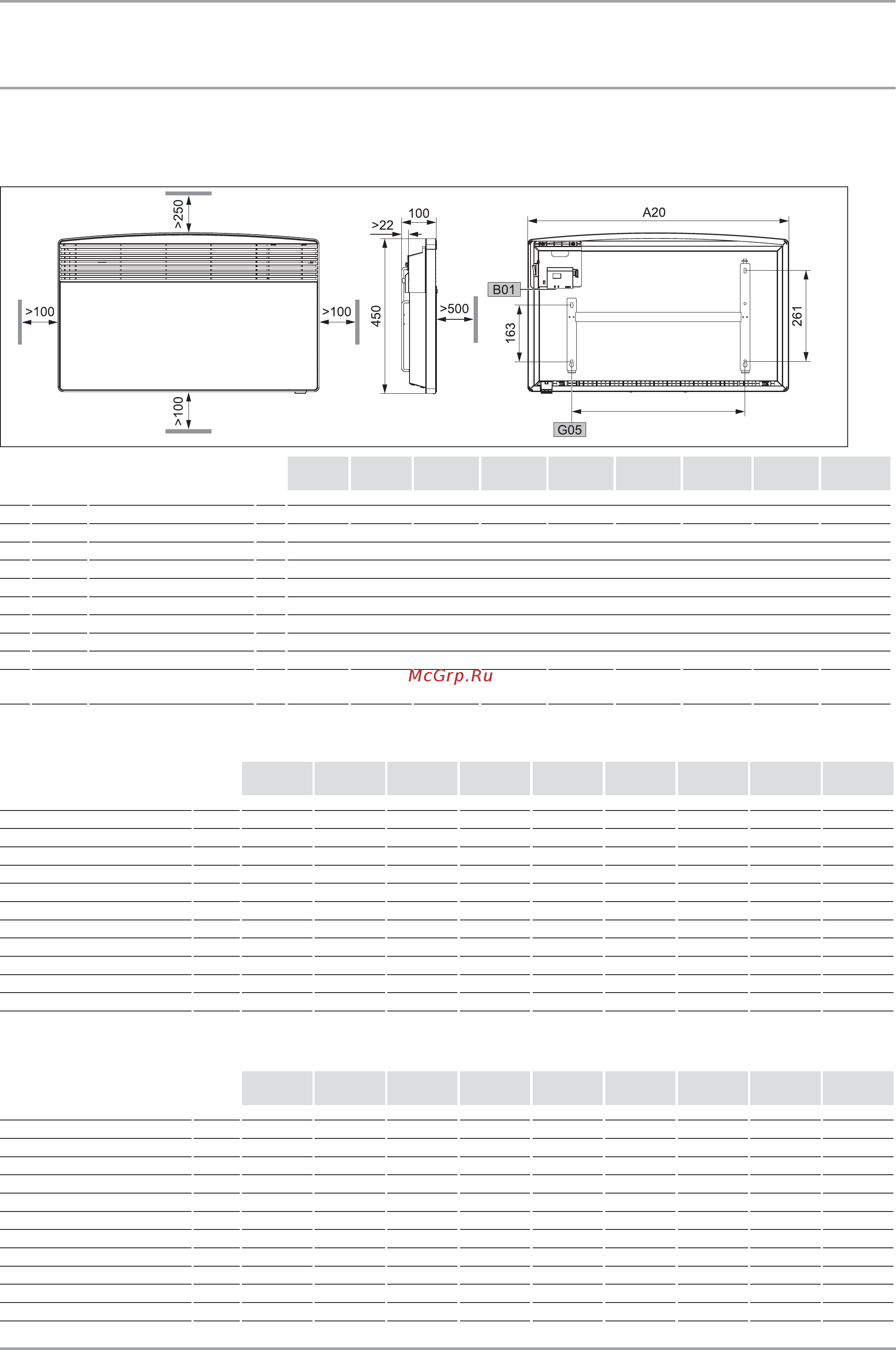

12.1 Rozměry, nástěnný typ
80_07_31_0009
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
A10 Přístroj Výška mm 450
A20 Přístroj Šířka mm 370 445 445 590 590 740 740 890 1040
A30 Přístroj Hloubka mm 100
A50 Přístroj Minimální vzdálenost nahoře mm 250
A51 Přístroj Minimální vzdálenost dole mm 100
A52 Přístroj Minimální vzdálenost vpravo mm 100
A53 Přístroj Minimální vzdálenost vlevo mm 100
A54 Přístroj Minimální vzdálenost vpředu mm 500
A55 Přístroj Minimální vzdálenost vzadu mm 22
B01 Průchodka pro elektrické kabely
G05 Nástěnný
držák
Rozteč otvorů mm 121 195 195 343 343 491 491 639 787
12.2 Tabulka s údaji CNS SE
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
229740 229741 229742 229743 229744 229745 229746 229747 229748
Příkon kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Rozsah nastavení °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Režim ochrany před mrazem °C 7 7 7 7 7 7 7 7 7
Elektrické připojení 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Výška mm 450 450 450 450 450 450 450 450 450
Šířka mm 370 445 445 590 590 740 740 890 1040
Hloubka mm 100 100 100 100 100 100 100 100 100
Hmotnost kg 3,8 4,4 4,4 5,7 5,7 6,8 6,8 8,1 9,4
Krytí (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Krytí II II II II II II II II II
Barva Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá
12.3 Tabulka s údaji CNS UE
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
229749 229750 229751 229752 229753 229754 229755 229756 229757
Příkon kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Rozsah nastavení °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Režim ochrany před mrazem °C 7 7 7 7 7 7 7 7 7
Elektrické připojení 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Výška mm 450 450 450 450 450 450 450 450 450
Šířka mm 370 445 445 590 590 740 740 890 1040
Hloubka mm 100 100 100 100 100 100 100 100 100
Hmotnost kg 3,3 4 4 5,2 5,2 6,3 6,3 7,7 8,9
Krytí (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Krytí II II II II II II II II II
Barva Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá Alpská bílá
