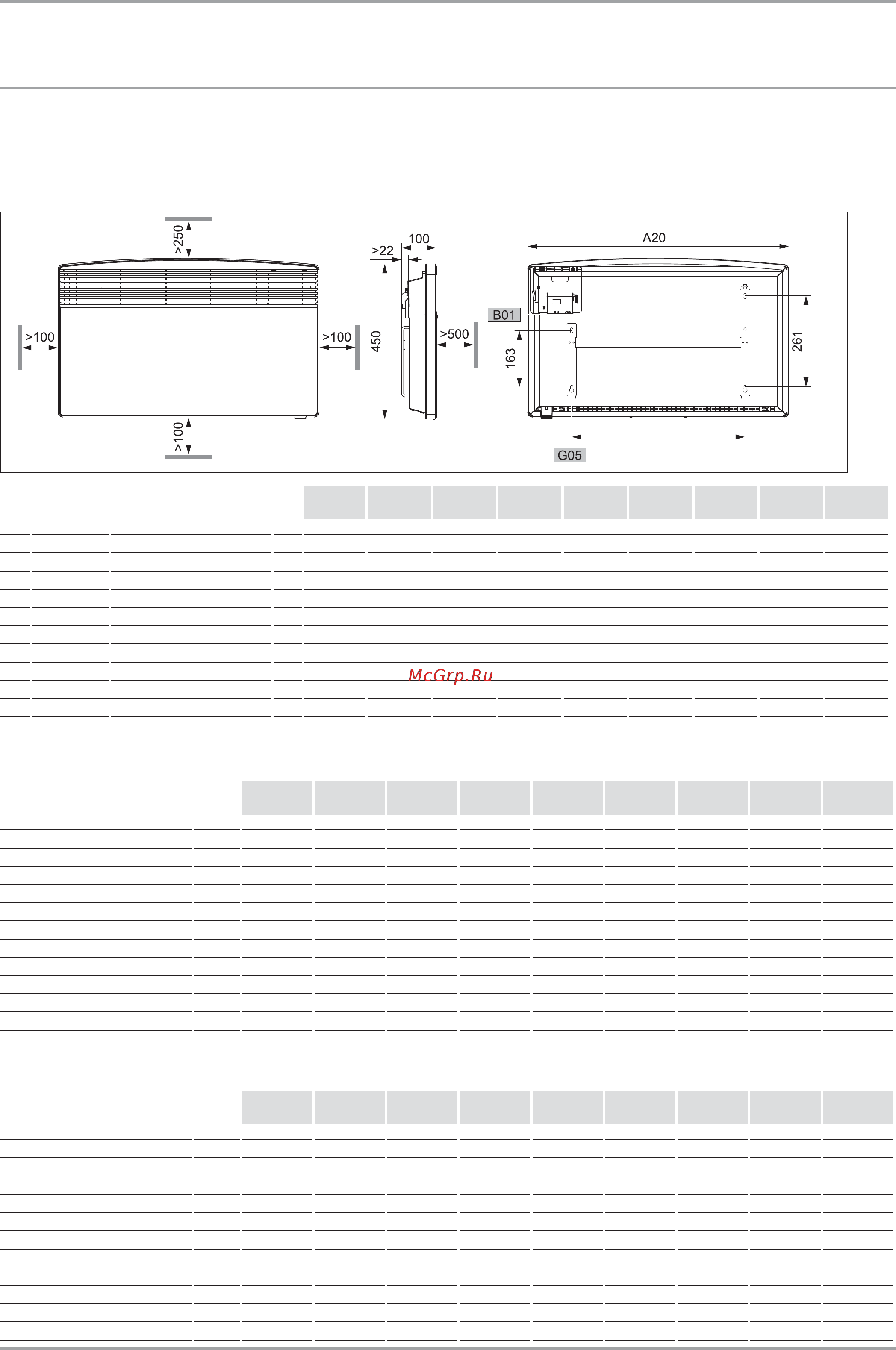

12. Technische gegevens
12.1 Afmetingen van de aan de wand bevestigde
variant
80_07_31_0009
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
&16
6(8(
A10 Toestel Hoogte mm 450
A20 Toestel Breedte mm 370 445 445 590 590 740 740 890 1040
A30 Toestel Diepte mm 100
A50 Toestel Minimumafstand bovenaan mm 250
A51 Toestel Minimumafstand onderaan mm 100
A52 Toestel Minimumafstand rechts mm 100
A53 Toestel Minimumafstand links mm 100
A54 Toestel Minimumafstand voorzijde mm 500
A55 Toestel Minimumafstand achterzijde mm 22
B01 Doorvoer elektr. kabels
G05 Wandconsole Afstand van het gat mm 121 195 195 343 343 491 491 639 787
12.2 Gegevenstabel CNS SE
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
&16
6(
229740 229741 229742 229743 229744 229745 229746 229747 229748
Aansluitvermogen kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Instelbereik °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Vorstbeschermstand °C 7 7 7 7 7 7 7 7 7
Elektrische aansluiting 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Hoogte mm 450 450 450 450 450 450 450 450 450
Breedte mm 370 445 445 590 590 740 740 890 1040
Diepte mm 100 100 100 100 100 100 100 100 100
Gewicht kg 3,8 4,4 4,4 5,7 5,7 6,8 6,8 8,1 9,4
Beschermingsgraad (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Beschermingsklasse II II II II II II II II II
Kleur alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit
12.3 Gegevenstabel CNS UE
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
&16
8(
229749 229750 229751 229752 229753 229754 229755 229756 229757
Aansluitvermogen kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0
Instelbereik °C 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30 6-30
Vorstbeschermstand °C 7 7 7 7 7 7 7 7 7
Elektrische aansluiting 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V 1/N~230 V
Hoogte mm 450 450 450 450 450 450 450 450 450
Breedte mm 370 445 445 590 590 740 740 890 1040
Diepte mm 100 100 100 100 100 100 100 100 100
Gewicht kg 3,3 4 4 5,2 5,2 6,3 6,3 7,7 8,9
Beschermingsgraad (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24
Beschermingsklasse II II II II II II II II II
Kleur alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit alpinewit
