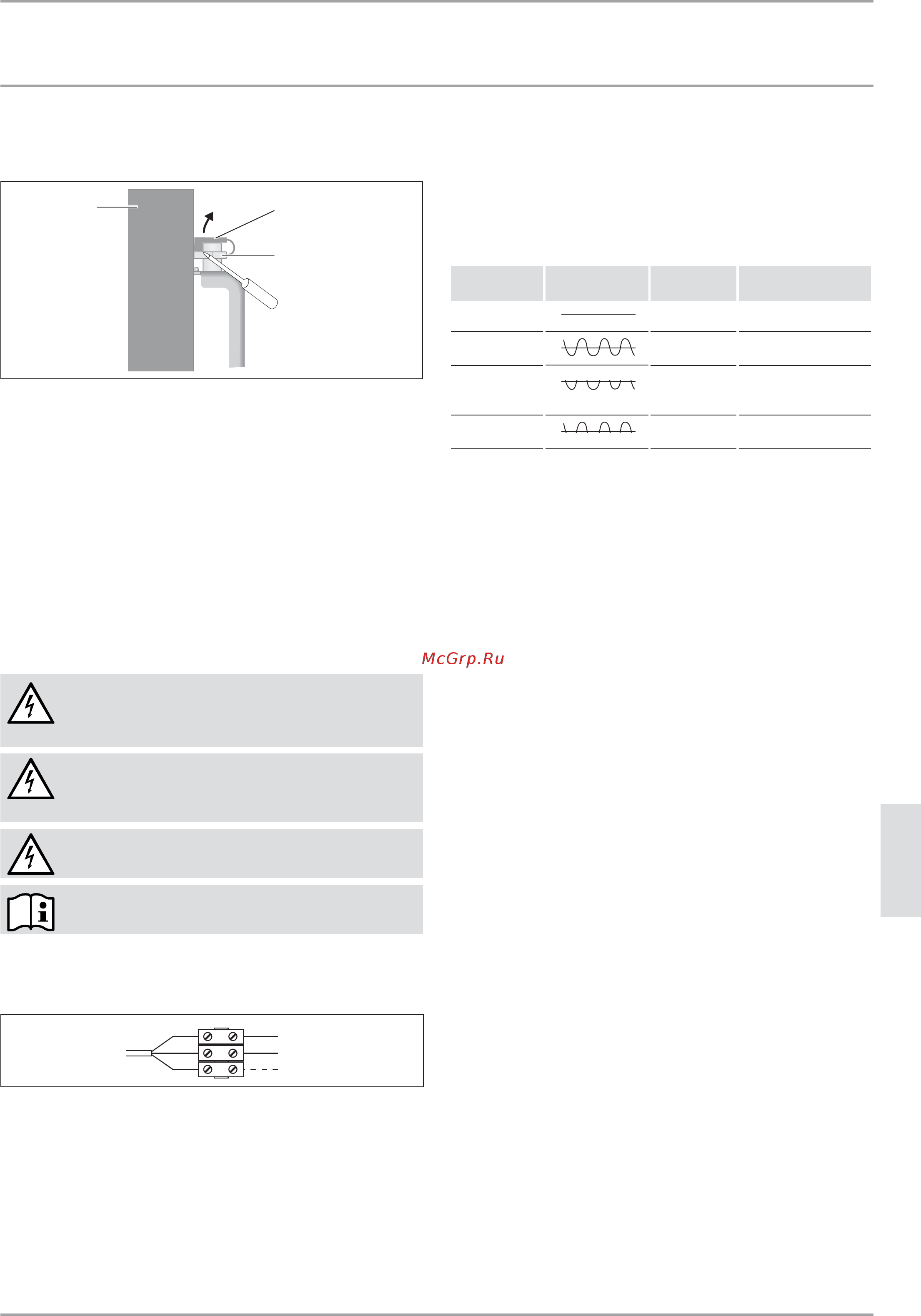

9.3 Demontáž přístroje
» Uvolněte pojistné víčko od uzavíracího šroubu.
26_07_31_0128
1
2
3
1 Přístroj
2 Pojistné víčko
3 Uzavírací šroub
» Uvolněte uzávěr na nástěnném držáku.
» Mírně pozvedněte přístroj a sundejte jej směrem vpřed
z nástěnného držáku.
9.4 Elektrická přípojka
» V místě montáže dbejte na dostatečný průměr přívodního kabelu.
» Dbejte, aby byla ve vzdálenosti minimálně 10 cm od boční strany
přístroje instalována zásuvka nebo krabice k provedení pevné
přípojky přístroje.
NEBEZPEČÍ - úraz elektrickým proudem!
Veškerá elektrická zapojení a instalace provádějte
podle předpisů.
NEBEZPEČÍ - úraz elektrickým proudem!
Přístroj musí být možné odpojit na všech pólech na
vzdálenost minimálně 3 mm od sítě.
NEBEZPEČÍ - úraz elektrickým proudem!
Instalace pevným elektrickým vedením není přípustná.
Dodržujte údaje uvedené na typovém štítku. Uvedené
napětí se musí shodovat se síťovým napětím.
Typová řada CNS-UE
» V případě trvalého připojení připojte trojžilové vedení k instalační
krabici propřístroj, jak je popsáno níže.
1
2
1
2
33
26_07_31_0175
1 Nulový vodič = modrý kabel
2 Fáze = hnědý kabel
3 Řídicí vodič = černý kabel
K připojení přístroje jsou kdispozici následující 3 možnosti:
1 Připojení přístroje bez řídicího vodiče:
Přístroj bez ovládání. Řídicí vodič není připojen. V tomto případě
řídicí vodič odizolujte.
2 Pokles teploty přes řídicí vodič:
K poklesu teploty nastavené na termostatu (o 3 °C) je černý řídicí
vodič aktivován pomocí externího elektronického kontaktu, např.
přes spínací hodiny.
3 Připojení řídicího vodiče k centrální regulaci:
Přístroj můžete připojit k libovolné regulaci, která vysílá formy
signálu uvedené v následující tabulce jako řídicí signál.
3āâND] 2VFLORVNRS 3URYR]Qâ
UHĜLP
7HSORWDWRSHQâ
Bez proudu
Komfortní
režim
Podle nastavení
termostatu
Úplná vlna 230 V
Režim ECO Pokles o 3 °C oproti
nastavení na termostatu
Půlvlna
negativní - 230 V
Režim
protizámrazové
ochrany
Protizámrazová teplota
Půlvlna pozitivní
+ 230 V
Stop Žádné
10. Odstranění poruchy
Při výměně napájecího kabelu používejte pouze originální
náhradní díly. Výměnu smí provádět pouze odborný pracovník.
11. Předání přístroje
Vysvětlete uživateli funkce přístroje. Upozorněte ho především
na bezpečnostní pokyny. Předejte uživateli návod k obsluze a
instalaci.
