_&166(8( :::67,(%(/(/7521&20
МОНТАЖ
ТЕХНИКА БЕЗОПАСНОСТИ
7. Те
хника безопасности
Монтаж, ввод в эксплуатацию, а также техобслуживание
и ремонт прибора должны производиться только
квалифицированным специалистом.
7.1 Общие указания по технике безопасности
Мы гарантируем безупречную работу устройства
и безопасность эксплуатации только при использовании
оригинального дополнительного оборудования
и оригинальных запчастей.
ОПАСНОСТЬ поражения электрическим током
При монтаже на стене установить прибор так,
чтобы лица, принимающие ванну или душ,
не могли дотронуться до коммутирующих
и регулирующих устройств.
!
ОСТОРОЖНО
— Устанавливайте настенный прибор только на
вертикальной стене с термостойкостью не
менее 85 °C.
— Соблюдайте минимальные расстояния
до поверхностей соседних объектов
(минимальные расстояния описаны в главе
«Технические данные»).
— Не устанавливайте прибор непосредственно
под настенной розеткой.
— Не допускайте касания соединительным
проводом деталей прибора.
7.2 Предписания, нормы и положения
Необходимо соблюдать все национальные
и региональные предписания и постановления.
Следует соблюдать национальные строительные
предписания.
8. Описание прибора
8.1 Объем поставки
— Настенный кронштейн (прикрепляется к прибору)
9. Монтаж

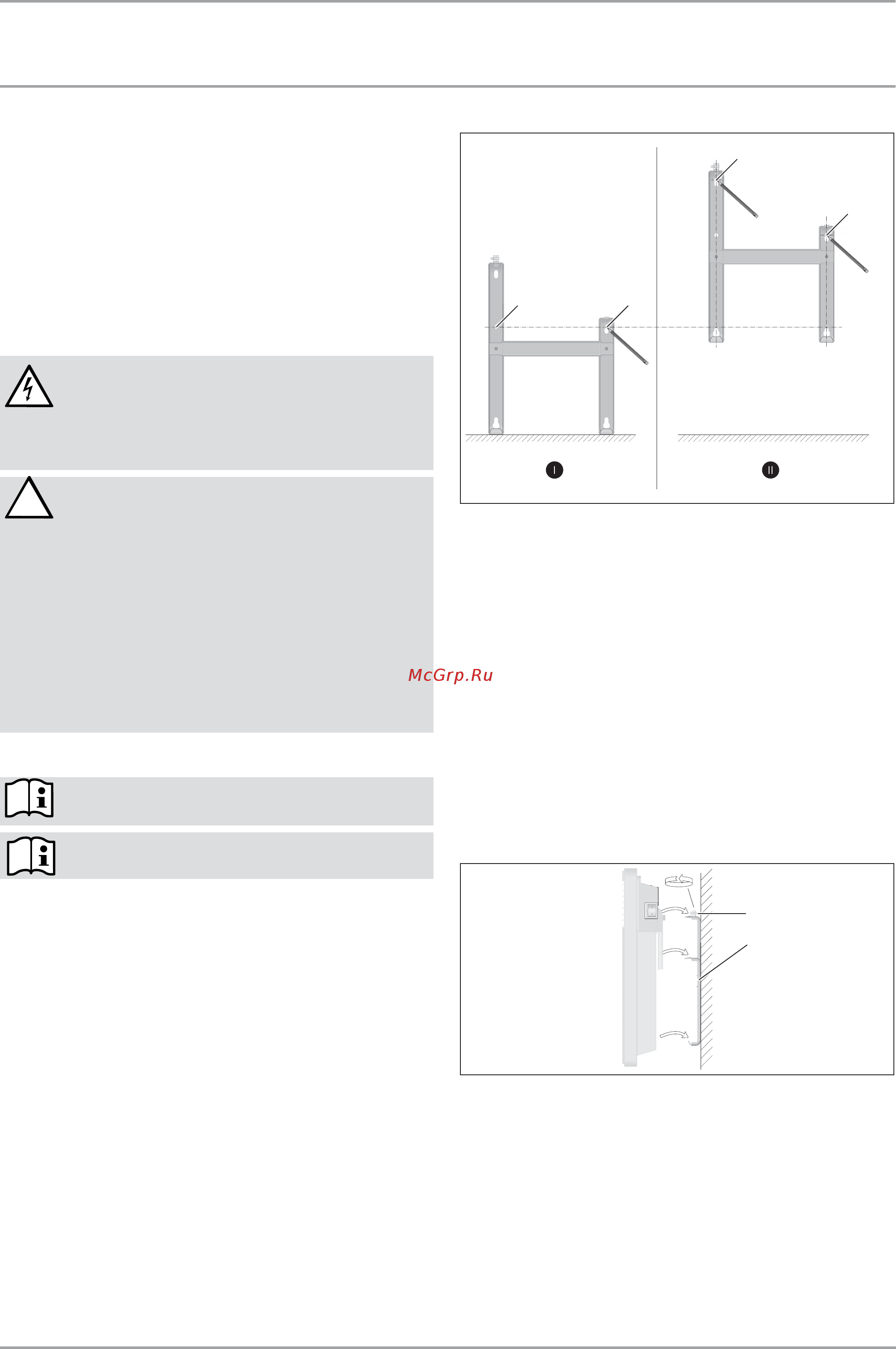

9.1 Монтаж настенного кронштейна
Настенный кронштейн также можно использовать
в качестве шаблона при креплении к стене - он обеспечивает
необходимую высоту над поверхностью пола.
» Отцепить настенный кронштейн.
» Установить настенный кронштейн, ориентированный
по центру, горизонтально на пол и разметить отверстия
в точках 1 и 2.
» Поднять настенный кронштейн вверх настолько, чтобы
нижние отверстия в нем совпадали с разметками на стене,
предназначенной для монтажа.
» Разметить отверстия 3 и 4 на стене, предназначенной для
монтажа.
DDD
26_07_31_0124
1
3
2
4
» Просверлить отверстия во всех 4 намеченных точках.
Закрепить настенный кронштейн подходящим крепежным
материалом (винтами, дюбелями) с учетом особенностей
стены. Благодаря вертикальным продольным пазам можно
компенсировать погрешности сверлений.
9.2 Монтаж прибора
» Подвесить прибор, продев через приемные прорези
с тыльной стороны прибора одновременно все четыре
язычка настенного кронштейна.
» Прижать прибор для фиксации.
» Повернуть предохранительный штифт настенного
кронштейна по часовой стрелке до упора, в результате чего
произойдет фиксация крепления.
» Прижать защитный колпачок к запирающему болту, чтобы
он больше не проворачивался обратно.
26_07_31_0035
1
2
1 Предохранительный штифт
2 Настенный кронштейн
