Kemppi MinarcMig Evo 200 [14/26] Панель управления аппаратом в автоматическом режиме
![Kemppi MinarcMig Evo 200 [14/26] Панель управления аппаратом в автоматическом режиме](/views2/1238508/page14/bge.png)
RU
При включении аппарата зажигается зеленая лампа готовности к работе. Одновременно
зажигается индикаторная лампа главного выключателя. Если в процессе сварки достигается
предельно допустимая температура рабочего цикла или если напряжение питания
слишком низкое или слишком высокое, выполнение сварочной операции автоматически
прекращается и загорается желтая индикаторная лампа перегрева. Когда аппарат
остынет и снова будет готов к работе, эта лампа погаснет. Убедитесь, что вокруг аппарата
достаточно свободного пространства для беспрепятственной циркуляции свежего воздуха,
охлаждающего аппарат.
ВНИМАНИЕ! Всегда включайте и выключайте аппарат главным выключателем; ни в коем
случае не используйте в качестве выключателя вилку!
MinarcMig Evo 200
S
U
1.
7.
2.
3. 4.
5.
6.

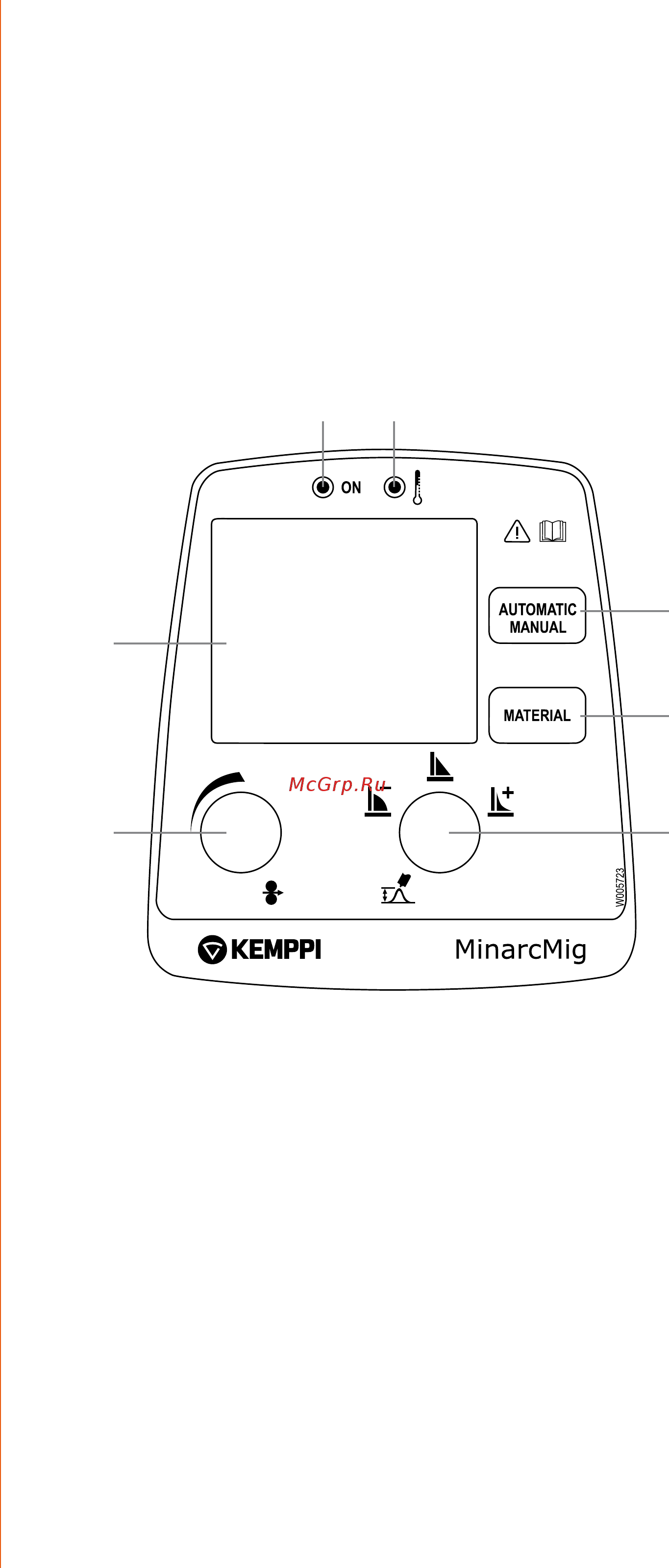

Панель управления аппаратом в автоматическом режиме
1. Регулятор мощности сварки (в автоматическом режиме) ИЛИ регулятор скорости
подачи проволоки (в ручном режиме)
2. Подстроечный регулятор длины дуги (в автоматическом режиме) ИЛИ регулятор
сварочного напряжения (в ручном режиме)
3. Индикаторная лампа готовности к работе
4. Индикаторная лампа перегрева
5. Кнопка выбора режима
6. Кнопка выбора материала (в автоматическом режиме)
7. Дисплей
В автоматическом режиме мощность сварки регулируется в соответствии с толщиной
материала, подлежащего сварке. Кроме того, аппарат снабжен подстроечным регулятором
длины дуги в автоматическом режиме, положение которого также влияет на форму
поверхности сварного шва. В автоматическом режиме имеются 4 варианта материала
присадочной проволоки; их можно просмотреть с помощью кнопки выбора материала.
В ручном режиме регулирование скорости подачи проволоки и сварочного напряжения
производится по отдельности. Режим работы может быть изменен с помощью кнопки
выбора режима. Имейте в виду, что выбор материала или толщины листа, выполненный
в автоматическом режиме, в ручном режиме недействителен. Индикаторные лампы
показывают, что аппарат находится в состоянии готовности к работе, и информируют о
возможном превышении предельно допустимой температуры в рабочем цикле сварки.
При включении аппарата зажигается зеленая лампа готовности к работе. Одновременно
MinarcMig Evo 170, Evo 200
