зажигается индикаторная лампа главного выключателя. Если в процессе сварки достигается
предельно допустимая температура рабочего цикла или если напряжение питания
слишком низкое или слишком высокое, выполнение сварочной операции автоматически
прекращается и загорается желтая индикаторная лампа перегрева. Когда аппарат
остынет и снова будет готов к работе, эта лампа погаснет. Убедитесь, что вокруг аппарата
достаточно свободного пространства для беспрепятственной циркуляции свежего воздуха,
охлаждающего аппарат.
ВНИМАНИЕ! Всегда включайте и выключайте аппарат главным выключателем; ни в коем
случае не используйте в качестве выключателя вилку!
2.8.1 Дисплей в автоматическом режиме
1.
2.
4.
5.
7.
6.
3.

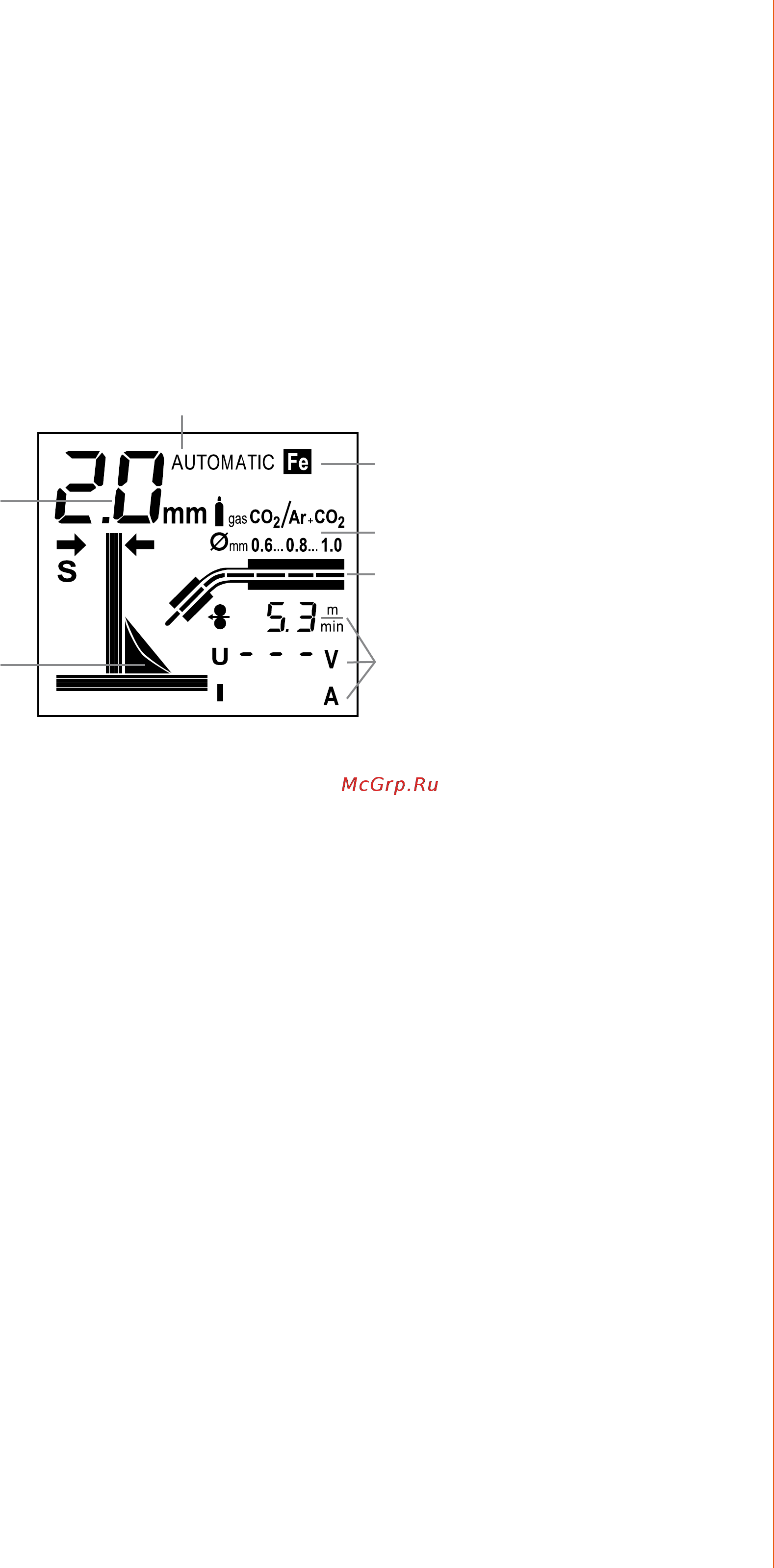

Дисплей аппарата в автоматическом режиме
1. Толщина материала (мм)
2. Визуальный индикатор толщины материала и формы сварного шва
3. Информация о режиме работы
4. Выбор материала
5. Рекомендуемый защитный газ и диаметр проволоки
6. Графическое изображение подачи проволоки
7. Параметры сварки: скорость подачи проволоки (м/мин), сварочное напряжение (В) и
сварочный ток (А)
Настройка аппарата MinarcMig Evo 200 производится автоматически исходя из вводимых по
вашему выбору данных – толщины листа в мм, формы шва и типа материала. На графическом
изображении толщины материала указывается выбранная толщина листа, подлежащего
сварке. Аппарат автоматически настраивается на сварку в соответствии с введенными
параметрами.
При вводе выбранных параметров должно происходить изменение параметров,
отображаемых на дисплее. Например, регулируя мощность/толщину листа, вы увидите, как на
графическом изображении толщина листа становится больше или меньше.
Выбранный режим работы и тип материала также указываются на дисплее. Кроме того, на
дисплее указываются защитный газ и диаметр присадочной проволоки, рекомендуемые
для выбранного материала. В процессе сварки графическое изображение показывает, что
производится подача проволоки, при этом указывается скорость подачи. Из всех параметров
сварки постоянно на дисплее отображается только скорость подачи присадочной проволоки.
Сварочное напряжение и ток видны на дисплее только во время сварки. Последние
использованные параметры остаются на дисплее до тех пор, пока снова не будет начата
сварка или изменены настройки параметров.
При регулировании длины дуги, формы сварного шва или сварочного напряжения на том
участке дисплея, где указывается напряжение, отображается сравнительная шкала (-9…0…9),
которая исчезает с дисплея спустя предварительно заданное время после регулировки.
