Горло горелки, которое может поворачиваться на 360°, позволяет выполнять сварку в
различных положениях. Соединение горла осуществляется с помощью стандартной резьбы
по часовой стрелке. Обязательно убедитесь, что горло почти полностью завинчено в резьбу
нижней части горелки. Этим предотвращается повреждение и перегрев горла горелки.
ВНИМАНИЕ! Если вы собираетесь использовать другую присадочную проволоку, кроме
стальной диаметром 0,8 мм, замените контактный наконечник сварочной горелки,
направляющий канал и подающий ролик в соответствии с типом и толщиной
выбранной присадочной проволоки.
Защитный газ
Защитный газ используется для вытеснения воздуха из пространства вокруг сварочной дуги.
Для стальной проволоки в качестве защитного газа следует использовать CO2 (углекислый
газ) или смесь аргона (Ar) с CO2. При использовании газовых смесей характеристики сварки
улучшаются. Для проволоки из нержавеющей стали следует использовать смесь Ar и CO2
(2 %), а для проволоки из алюминия и CuSi – чистый аргон. Необходимый расход защитного
газа определяется исходя из толщины свариваемого листа и потребляемой мощности
сварки. В комплект поставки аппарата входит газовый шланг длиной 4,5 м. С помощью
входящего в комплект поставки защелкивающегося гнездового соединителя газового
шланга подсоедините шланг к штыревому соединителю на аппарате. Подсоедините другой
конец газового шланга к газовому баллону с помощью соответствующего, разрешенного
к применению, однокаскадного регулирующего вентиля, обеспечивающего возможность
регулирования расхода газа на выходе.
ВНИМАНИЕ! Ни в коем случае не пытайтесь подсоединить шланг непосредственно к
баллону со сжатым газом. Обязательно используйте разрешенный к применению и
прошедший проверку регулятор, а также расходомер.
1.
2.
4.
l/min
5
10
15
20
3.

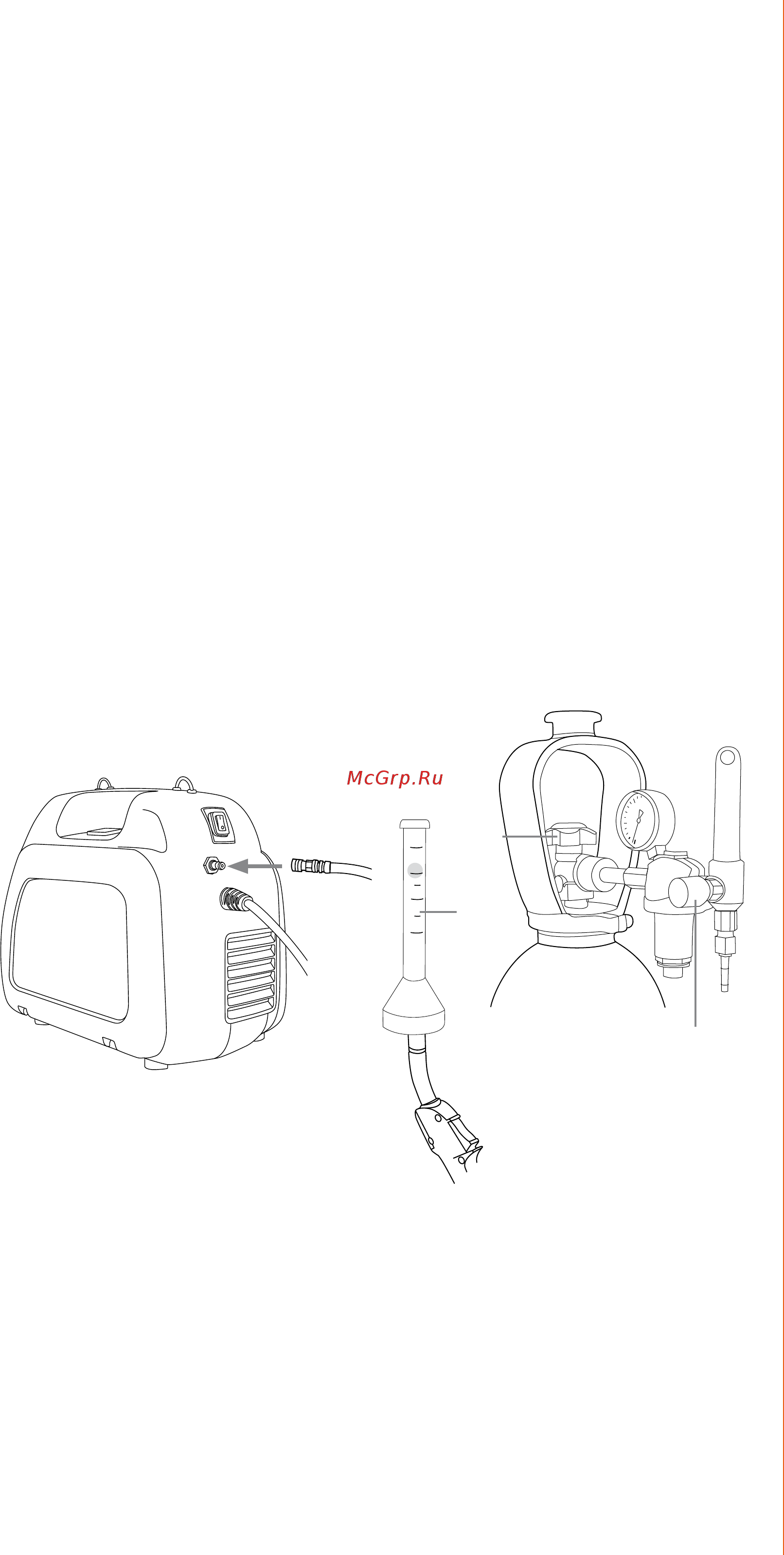

Подсоединение газового шланга к типовому сварочному регулирующему вентилю
1. Подсоедините шланг к защелкивающемуся соединителю сварочного аппарата.
2. Откройте регулирующий вентиль газового баллона.
3. Измерьте расход газа.
4. Отрегулируйте расход с помощью регулировочной ручки (он должен составлять 10–15 л/
мин).
ВНИМАНИЕ! Используйте защитный газ, подходящий для данной сварочной операции.
Обязательно закрепите газовый баллон в вертикальном положении либо в специально
изготовленной настенной стойке, либо в тележке для перевозки баллонов. После сварки
всегда закрывайте вентиль баллона.
7
© Kemppi Oy / 1340
