RU
3.2

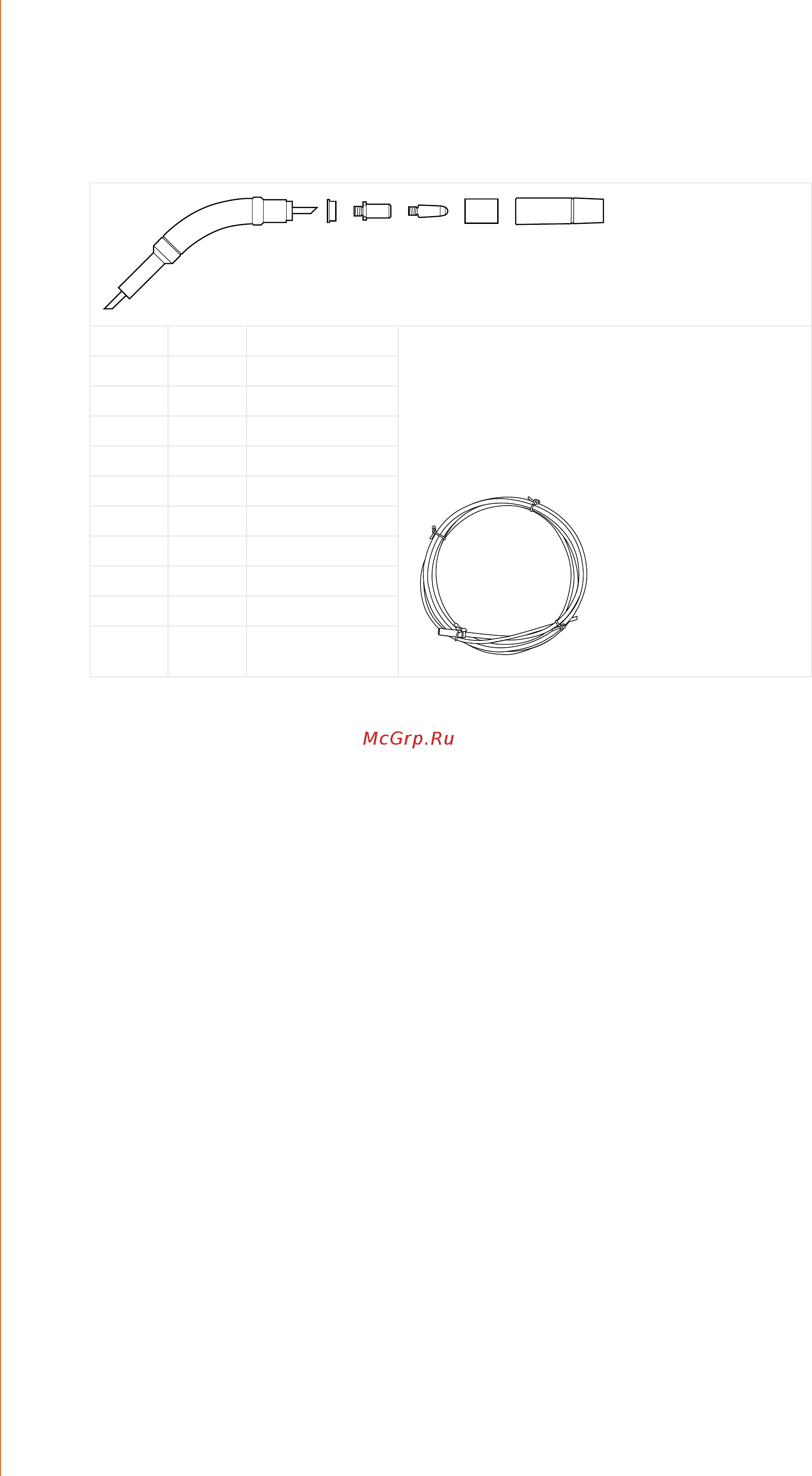

Детали сварочной горелки и направляющего канала
12789 3
4
5
6
1 9580101
10, 11
2 9591010
3 9876634
0,6 мм
4 9876635
0,8 мм
5 9876633
0,9 мм
6 9876636
1,0 мм
7 9580173
8 9591079
9 4153040
45°
10 4307650
0,6–1,0 мм (Fe, CuSi)
11 4307660
0,6–1,0 мм (нерж.
сталь, Al)
Техническое обслуживание проволокоподающего механизма должно производиться по
крайней мере каждый раз при замене катушки.
• Проверьте износ канавки подающего ролика и замените подающий ролик при
необходимости.
• Тщательно очистите направляющий канал сварочной горелки сухим сжатым воздухом.
ВНИМАНИЕ! При использовании пневматических пистолетов обязательно наденьте
соответствующие средства защиты, в т.ч. подходящую спецодежду, перчатки и
защитные очки. Ни в коем случае не направляйте пневматический пистолет или конец
канала на свою кожу и лицо или на других людей, находящихся поблизости.
Под давлением подающих роликов с поверхности присадочной проволоки снимается
металлическая пыль, которая затем попадает в направляющий канал внутри кабеля горелки.
Если направляющий канал не прочищать, он постепенно засоряется, что приводит к
увеличению трения, отрицательно влияющему на подачу проволоки и качество сварки. В
конечном итоге это становится причиной неисправностей механизма подачи проволоки.
Очистите канал следующим образом:
1. Снимите газовое сопло сварочной горелки, контактный наконечник и адаптер контактного
наконечника.
2. Продуйте направляющий канал сухим и фильтрованным сжатым воздухом из
пневматического пистолета.
3. Прочистите проволокоподающий механизм и кожух катушки сжатым воздухом.
4. Соберите сварочную горелку. Крепко затяните контактный наконечник и его адаптер.
Если направляющий канал слишком изношен или полностью забит, замените его новым,
согласно нижеследующим инструкциям. Кроме того, если вы используете в основном
проволоку из нержавеющей стали или алюминия, вместо имеющегося направляющего канала
следует установить пластмассовый.
1. Отсоедините от аппарата кабель сварочной горелки следующим образом.
a. Отсоедините крепежный зажим кабеля питания горелки, отвернув винты.
b. Отсоедините кабель питания горелки от полюса аппарата.
c. Отсоедините от аппарата соединитель проводов курка.
d. Отверните установочную гайку горелки.
MinarcMig Evo 170, Evo 200
18
