Gladiator G40F [12/55] Базовые узлы
![Gladiator G40F [12/55] Базовые узлы](/views2/1240026/page12/bgc.png)

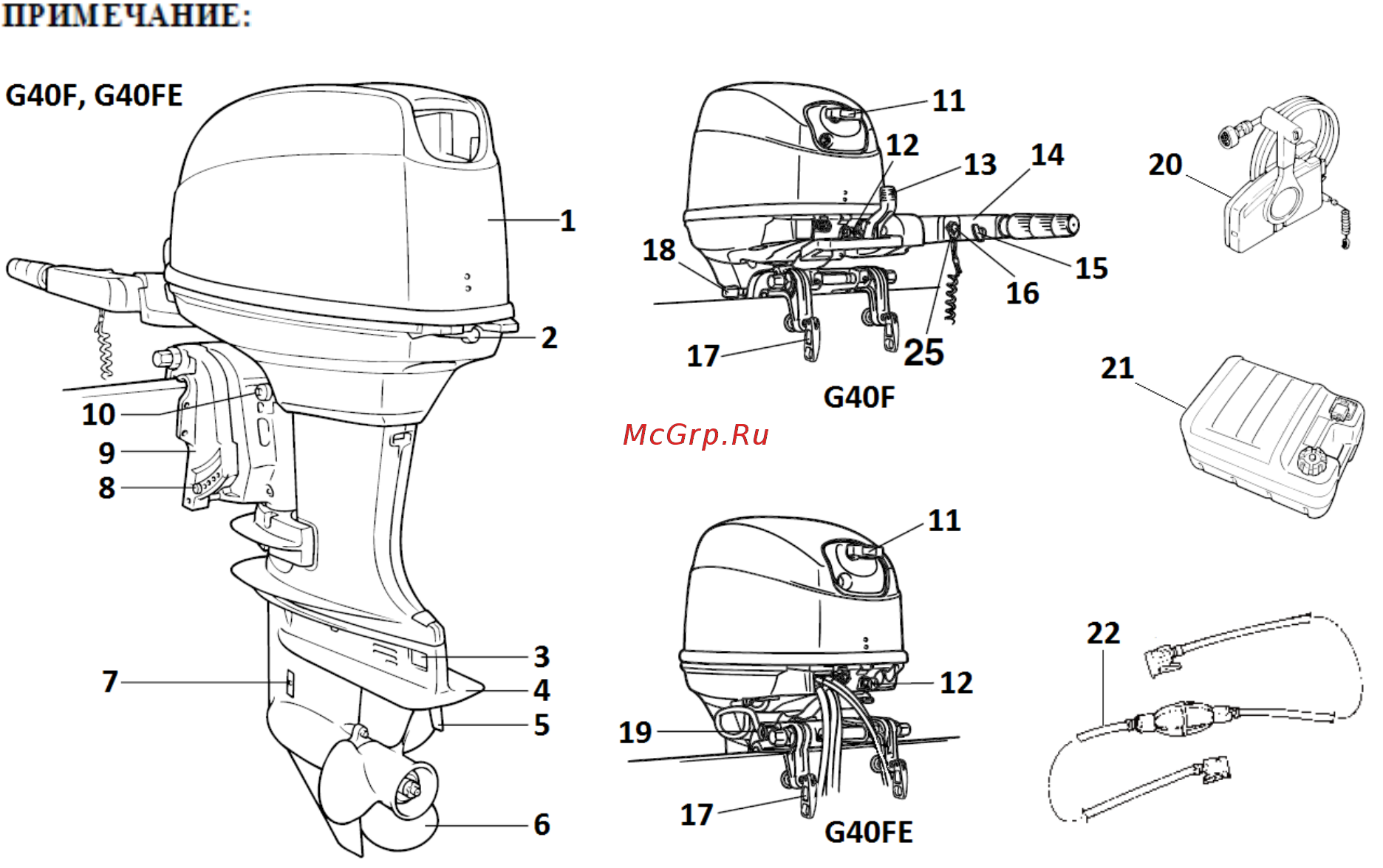

БАЗОВЫЕ УЗЛЫ
Комплектация Вашего мотора может отличаться от того, что показано на рисунке.
1) Колпак
2) Рычаг замка колпака
3) Анод
4) Антикавитационная плита
5) Триммер (анод)
6) Пропеллер (гребной винт)
7) Водозаборник
8) Штифт установки угла дифферента
9) Струбцина
10) Устройство регулировки усилия поворота руля
11) Ручка ручного стартера
12) Рукоятка воздушной заслонки карбюратора
13) Рычаг переключения передач
14) Ручка румпеля
15) Устройство, регулирующее усилие вращения ручки румпеля
16) Выключатель двигателя
17) Винт струбцины
18) Рычаг фиксатора наклона
19) Дублирующий упор для поддержания мотора в поднятом положении
20) Пульт дистанционного управления
21) Топливный бак
22) Топливный шланг
12
