Если сработала система предупреждения о
перегреве, остановите мотор и проверьте, не
засорился ли водозаборник находящийся на
корпусе редуктора.
Не продолжайте эксплуатацию двигателя,
если сработала система предупреждения о
перегреве. Если источник проблемы уста-
новить и устранить не удается, прокон-
сультируйтесь с дилером моторов
Gladiator.
Топливный бак
Если Ваш мотор укомплектован переносным
(внешним) топливным баком, то он имеет
следующее назначение:
Поставляемый с данным двигателем топ-
ливный бак является топливным резервуа-
ром, и его не следует использовать в каче-
стве контейнера для хранения топлива.

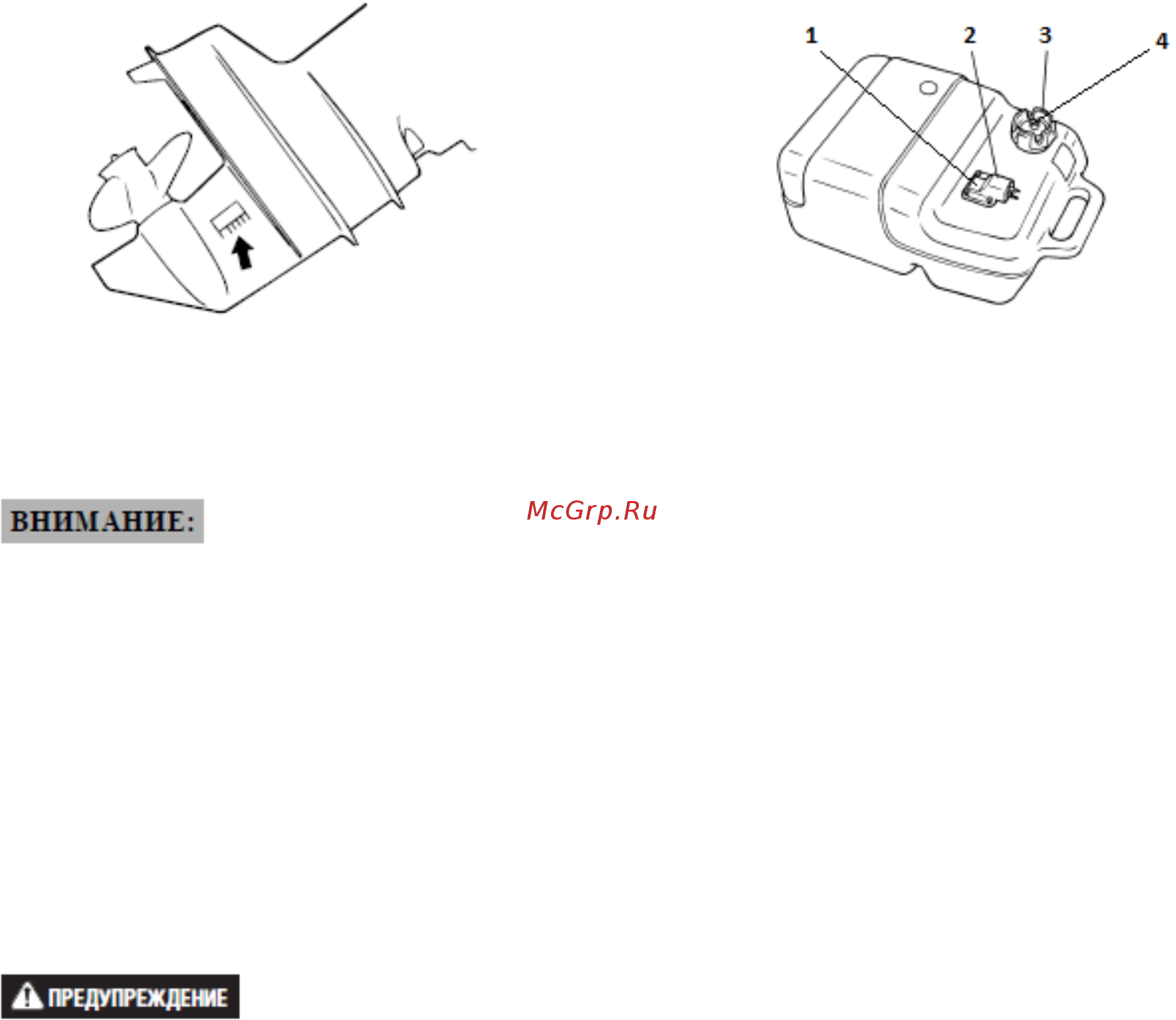

1) Указатель уровня топлива
2) Топливный штуцер
3) Крышка топливного бака
4) Вентиляционный клапан
Указатель уровня топлива
Этот указатель расположен либо на крышке
топливного бака, либо на основании топлив-
ного штуцера. Он показывает примерное ко-
личество топлива, оставшееся в баке.
Топливный штуцер
Этот быстроразъемный штуцер предназна-
чен для соединения топливного бака с топ-
ливным шлангом.
Крышка топливного бака
Эта крышка закрывает топливный бак. После
снятия крышки бак может быть заправлен
топливом. Для снятия крышки поверните ее
против часовой стрелки.
Вентиляционный клапан
Этот клапан находится на крышке топливного
бака. При переноске бака с места на место
клапан должен быть закрыт (завернут по ча-
совой стрелке), чтобы исключить подтеки
топлива из бака. При работе лодочного мо-
тора клапан необходимо открыть (отвернуть
против часовой стрелки), что бы обеспечить
поступление воздуха в топливный бак.
20
