Gladiator G40F [16/55] Пульт машинка дистанционного управления

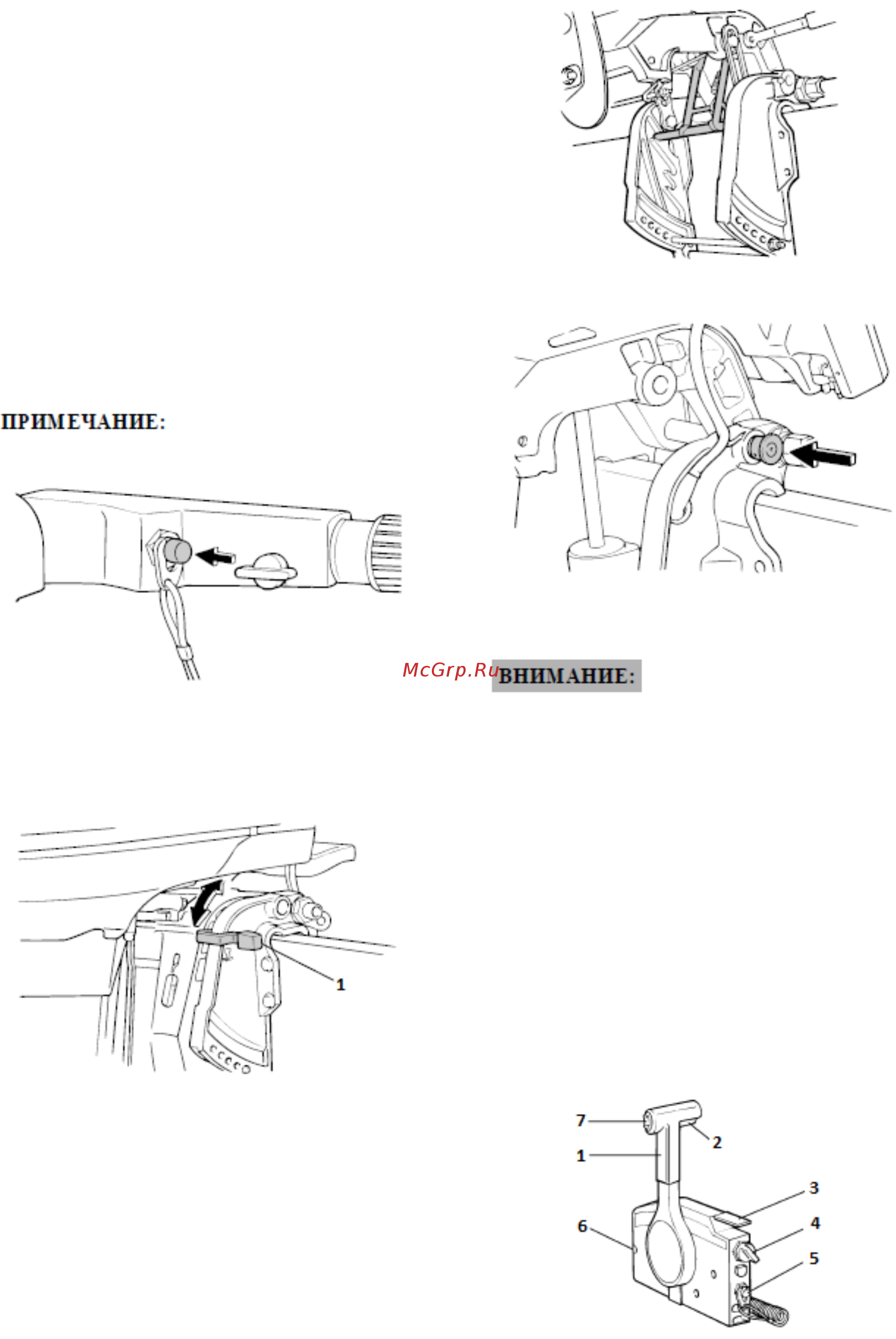

![Gladiator G40F [16/55] Пульт машинка дистанционного управления](/views2/1240026/page16/bg10.png)
• Не допускается крепление шнура
безопасности к элементам одежды,
которые могут легко оторваться.
Пропустите шнур так, что бы он не
смог запутаться и, тем самым, по-
мешать Вам выключить двигатель в
нужный момент.
• Избегайте случайных рывков шнура
безопасности при нормальном ре-
жиме работы мотора. Потеря мощ-
ности мотора означает потерю
управляемости судном. Кроме того
при потере мощности мотора судно
быстро замедляет свое движение, в
результате чего находящихся в нем
людей и предметы может резко
бросить вперед.
Двигатель не может быть запущен со снятой
чекой безопасности.
Чтобы заглушить двигатель не снимая чеки
безопасности, нажмите на кнопку остановки
двигателя.
Рычаг фиксатора наклона
1) Рычаг фиксатора наклона
Механизм фиксации наклона применяется
для предотвращения подъема мотора из во-
ды при движении задним ходом.
Для подъема мотора из воды переместите
рычаг фиксатора вверх. Чтобы зафиксировать
мотор в опущенном положении опустите ры-
чаг фиксации вниз.
Упоры для поддержания мотора в
поднятом положении
Данный упор держит лодочный мотор в од-
ном из поднятых положений
Этот дублирующий упор держит лодочный
мотор в полностью поднятом положении.
Не используйте упоры для поддержания
мотора в наклоненном положении при бук-
сировке судна. Крепление подвесного мото-
ра на упоре может ослабнуть и мотор мо-
жет упасть. Кроме того поднятый вверх
мотор при буксировке катера может по-
вредить транец судна. Если мотор не мо-
жет находиться в рабочем (вертикальном)
положении, используйте дополнительное
поддерживающее приспособление, что бы
зафиксировать его в наклоненном положе-
нии.
Пульт (машинка) дистанционно-
го управления
16
