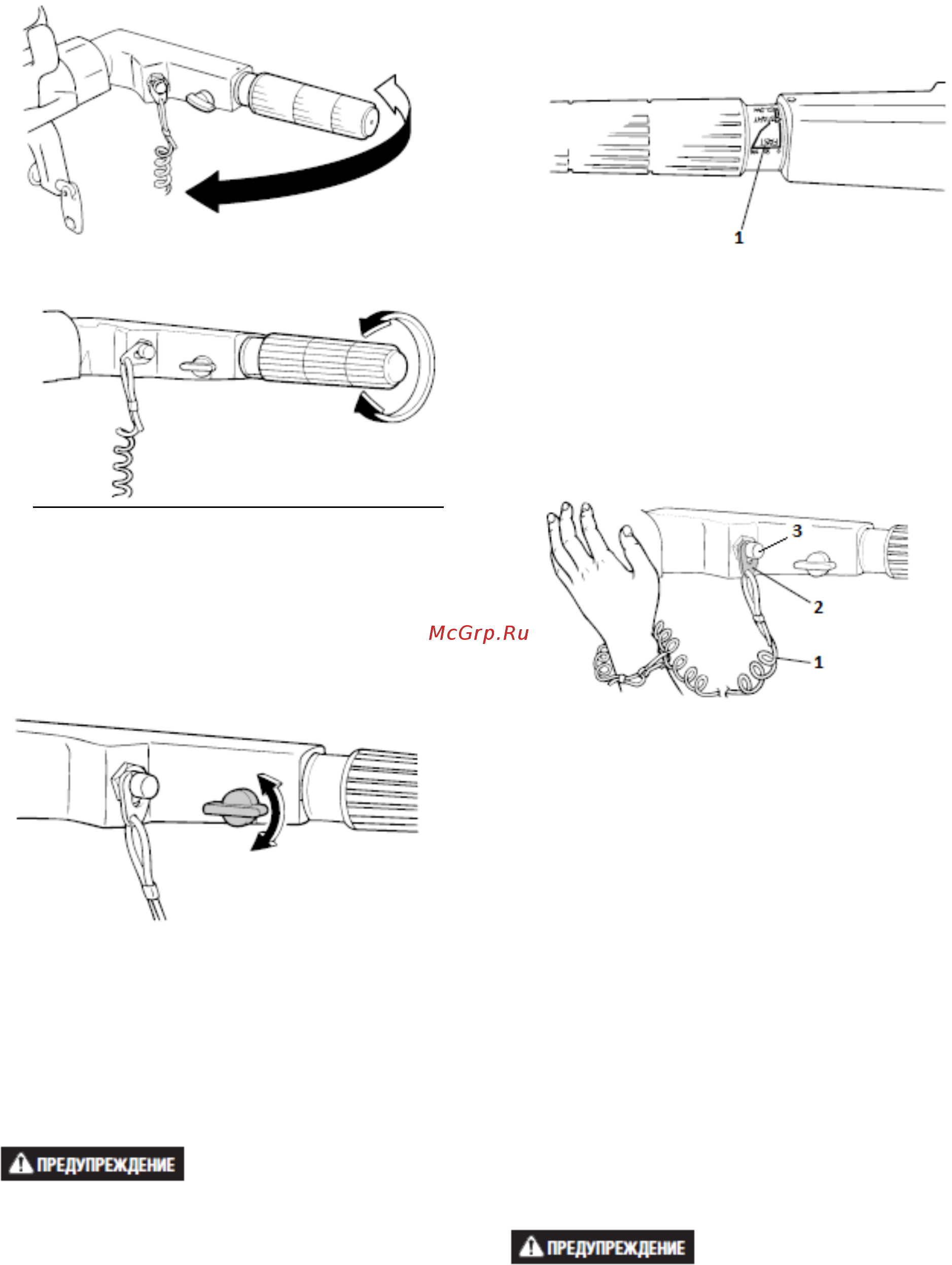

Ручка румпеля
Для изменения направления движения судна
вращайте ручку румпеля влево, или вправо.
Поворачивайте ручку против часовой стрелки
для увеличения оборотов двигателя (скоро-
сти судна) и по часовой стрелке для умень-
шения оборотов двигателя (скорости судна).
Устройство, регулирующее уси-
лие вращения ручки румпеля
Данное устройство создает регулируемое
сопротивление вращению ручки румпеля и
может настраиваться по желанию водителя.
Для увеличения сопротивления вращайте
болт устройства по часовой стрелке, для
уменьшения сопротивления вращайте болт
устройства против часовой стрелки.
Не перетягивайте устройство регулировки.
Слишком сильное сопротивление приведет
к затруднению управления скоростью суд-
на, что может привести к несчастному слу-
чаю.
При желании поддержания постоянной ско-
рости судна затяните болт устройства регу-
лировки усилия вращения, предварительно
выставив ручку румпеля в желаемое поло-
жение.
Индикатор дроссельной заслонки
1) Индикатор расхода топлива
Кривая расхода топлива на индикаторе по-
ложения заслонки указывает относительное
потребление топлива для каждого положе-
ния дросселя. Выберите то положение, кото-
рое обеспечивает наилучшие характеристики
движения судна и расхода топлива.
Выключатель двигателя
1) Шнур безопасности
2) Чека безопасности
3) Кнопка остановки двигателя
Для того чтобы запустить лодочный мотор
необходимо вставить чеку безопасности в
выключатель двигателя. Второй конец шнура
безопасности должен быть прикреплен к ру-
ке, или ноге, или одежде человека, который
управляет вашим катером. Если этот человек
упадет за борт, или бросит румпель шнур
безопасности вытянет чеку безопасности из
выключателя двигателя. Тем самым будет
заблокирована система зажигания и двига-
тель выключится.
Эта мера безопасности необходима для того
чтобы судно с запущенным двигателем и
включенной передачей не осталось без
управления.
• При управлении лодочным мотором
шнур безопасности должен быть на-
дежно прикреплен к прочному эле-
менту одежды, или к руке, или к но-
ге человека управляющего мотором.
15
