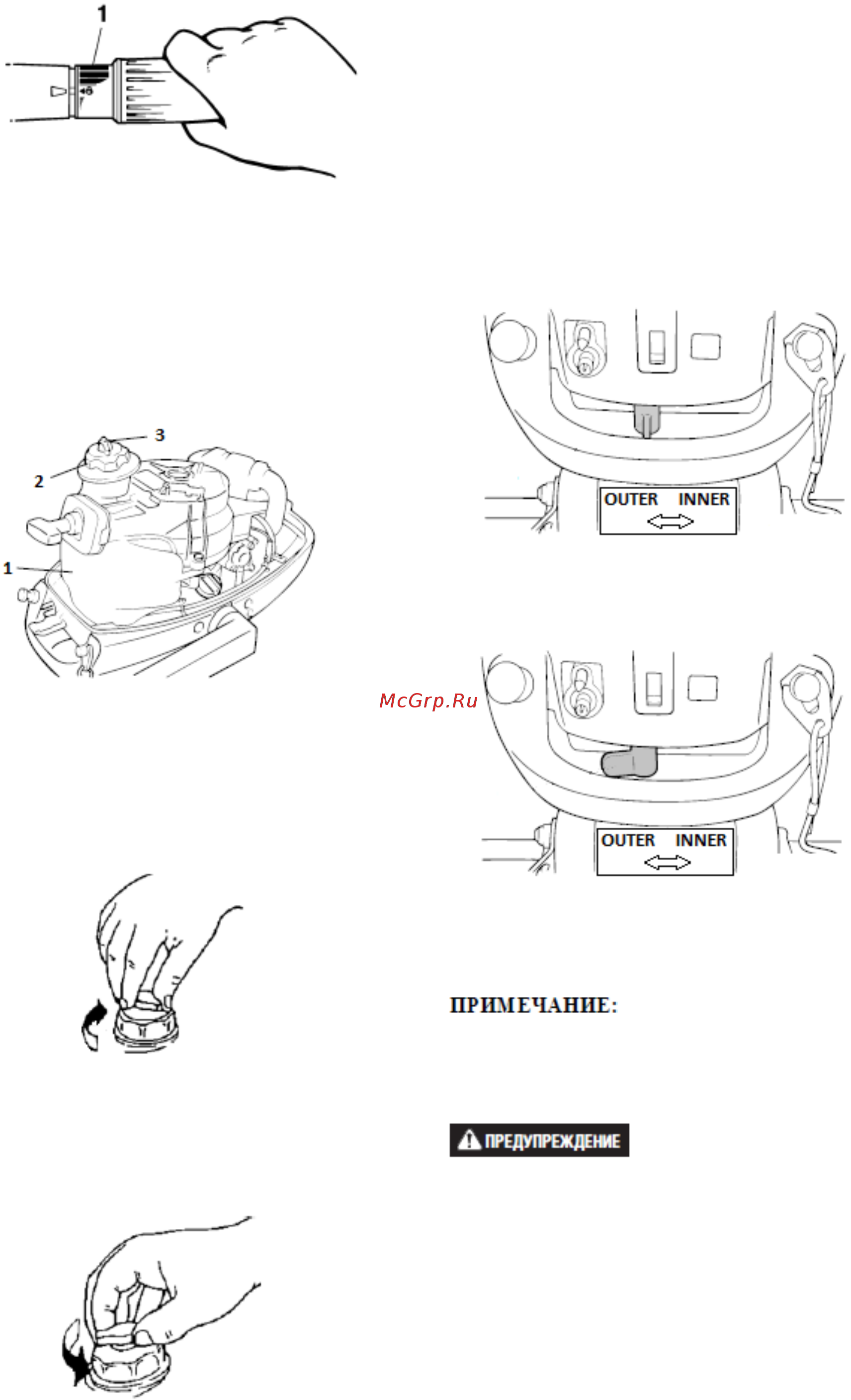

Индикатор дроссельной заслонки
1) Индикатор расхода топлива
Кривая расхода топлива на индикаторе по-
ложения заслонки указывает относительное
потребление топлива для каждого положе-
ния дросселя. Выберите то положение, кото-
рое обеспечивает наилучшие характеристики
движения судна и расхода топлива.
Встроенный топливный бак
1) Встроенный топливный бак
2) Крышка топливного бака
3) Вентиляционный клапан топливного
бака
После снятия крышки, топливный бак может
быть заправлен топливом. Для снятия крыш-
ки поверните ее против часовой стрелки.
Вентиляционный клапан находится на крыш-
ке топливного бака. При хранении или пере-
носке мотора с места на место клапан дол-
жен быть закрыт (завернут по часовой стрел-
ке), чтобы исключить подтеки топлива из ба-
ка.
При работе лодочного мотора от встроенного
топливного бака, клапан необходимо от-
крыть (отвернуть против часовой стрелки) на
2 – 3 оборота, что бы обеспечить поступле-
ние воздуха в топливный бак.
Топливный краник встроенного
бака
Топливный краник находится на поддоне, с
передней стороны лодочного мотора. Он пе-
рекрывает подачу топлива из встроенного
топливного бака в карбюратор.
Чтобы открыть краник переведите его руко-
ятку в положение INNER, при этом шланг по-
дачи топлива из внешнего бака должен быть
отсоединен от мотора.
Для прекращения подачи топлива из встро-
енного топливного бака переведите рукоятку
краника в положение OUTER.
Если топливный краник находится в положе-
нии OUTER, подача топлива возможна только
с внешнего топливного бака.
При подключенном к мотору внешнем топ-
ливном баке топливный краник должен
стоять в положении OUTER. В противном
случае возможно перетекание топлива из
встроенного топливного бака во внешний
бак. Как следствие, внешний бак может пе-
реполниться и произойдет утечка топлива.
