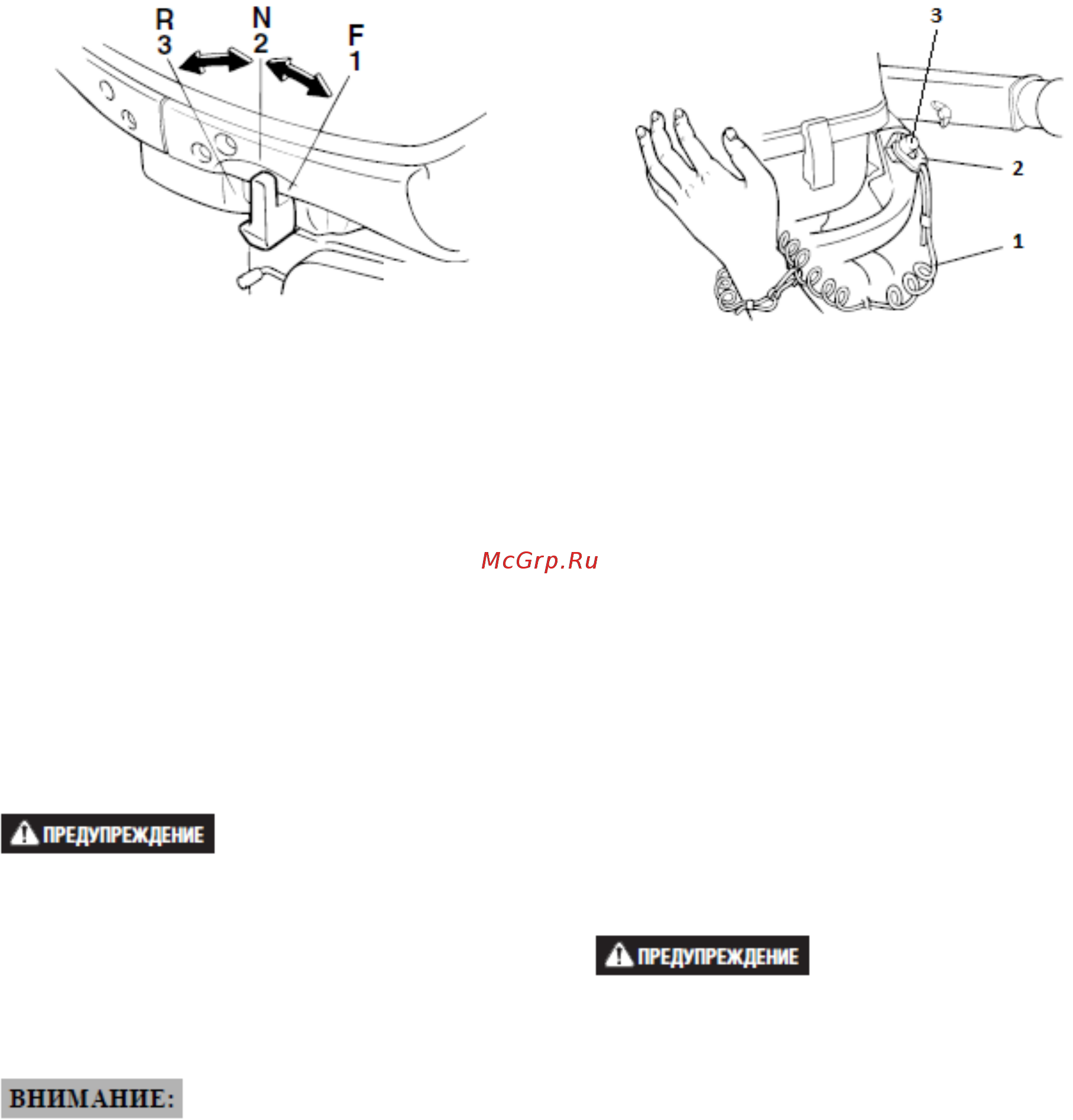

Рычаг переключения передач
1) Вперед “F”
2) Нейтраль “N”
3) Назад “R”
В положении “N” крутящий момент от двига-
теля к пропеллеру не передается. Это поло-
жение используется для запуска и прогрева
двигателя. А так же для работы двигателя на
холостых оборотах.
Вытягивая рычаг в положение “F” включается
передняя передача. Это положение исполь-
зуется для движения судна вперед.
Толкая рычаг в положение “R” включается
задняя передача. Это положение использует-
ся для движения судна назад.
Не запускайте двигатель, когда рычаг пере-
ключения передач находится в положении
“F”, или “R”. При запуске в этих положениях
судно сразу же придет в движение, в ре-
зультате чего Вы можете потерять равнове-
сие и упасть за борт.
Переключайте передачи только когда дви-
гатель лодочного мотора работает на
оборотах холостого хода. В противном
случае возможны серьезные повреждения
редуктора и механизма переключения пере-
дач.
Выключатель двигателя
1) Шнур безопасности
2) Чека безопасности
3) Кнопка остановки двигателя
Для того чтобы запустить лодочный мотор
необходимо вставить чеку безопасности в
выключатель двигателя. Второй конец шнура
безопасности должен быть прикреплен к ру-
ке, или ноге, или одежде человека, который
управляет вашим катером. Если этот человек
упадет за борт, или бросит румпель шнур
безопасности вытянет чеку безопасности из
выключателя двигателя. Тем самым будет
заблокирована система зажигания и двига-
тель выключится.
Эта мера безопасности необходима для того
чтобы судно с запущенным двигателем и
включенной передачей не осталось без
управления.
• При управлении лодочным мотором
шнур безопасности должен быть
надежно прикреплен к прочному
элементу одежды, или к руке, или к
ноге человека управляющего мото-
ром.
• Не допускается крепление шнура
безопасности к элементам одежды,
которые могут легко оторваться.
Пропустите шнур так, что бы он не
смог запутаться и, тем самым, по-
мешать Вам выключить двигатель в
нужный момент.
• Избегайте случайных рывков шнура
безопасности при нормальном ре-
жиме работы мотора. Потеря мощ-
ности мотора означает потерю
управляемости судном. Кроме того
при потере мощности мотора судно
быстро замедляет свое движение, в
результате чего находящихся в нем
