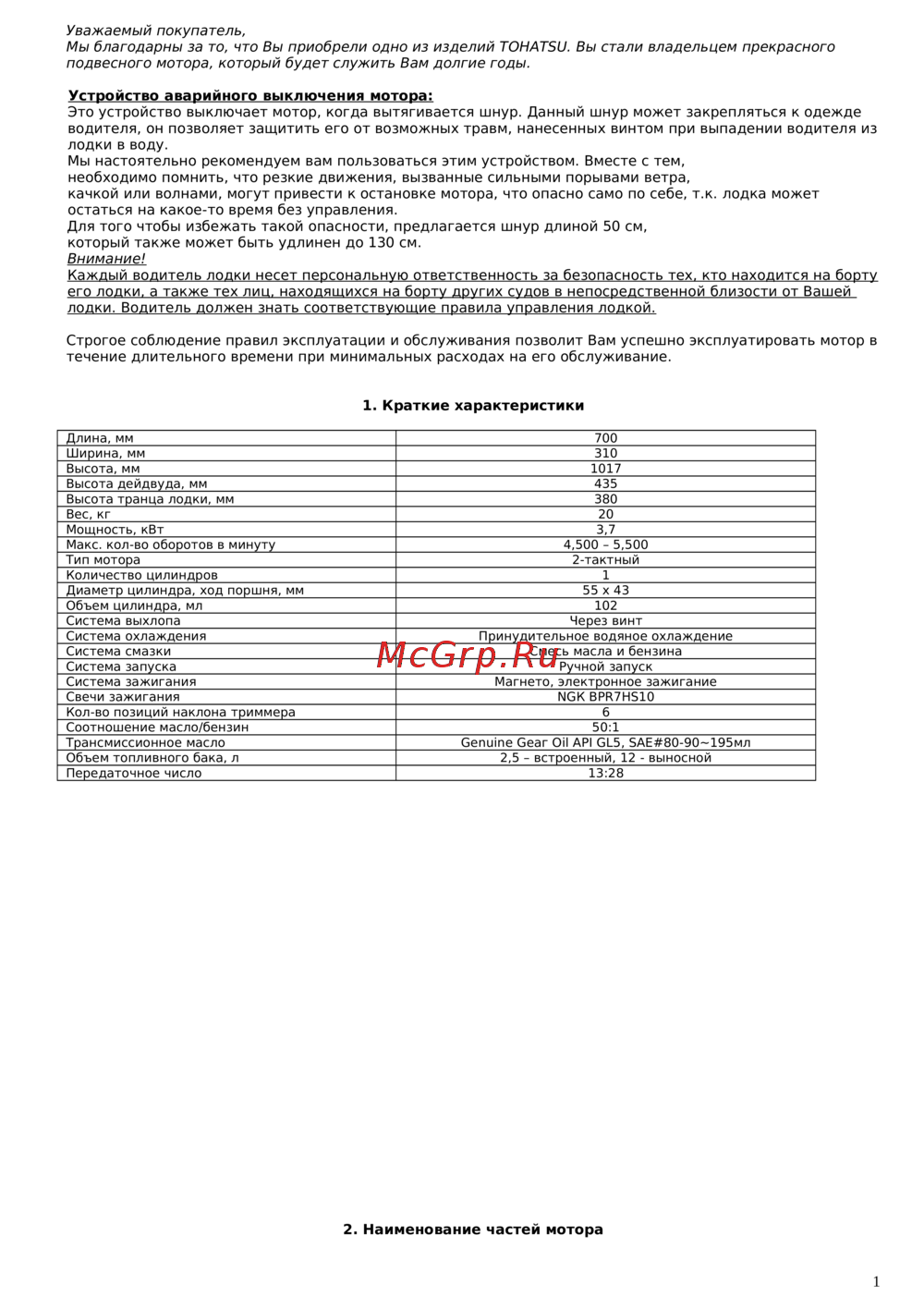

Tohatsu M 5 [2/13] Наименование частей мотора
![Tohatsu M 5 [2/13] Наименование частей мотора](/views2/1240795/page2/bg2.png)
Уважаемый покупатель,
Мы благодарны за то, что Вы приобрели одно из изделий TOHATSU. Вы стали владельцем прекрасного
подвесного мотора, который будет служить Вам долгие годы.
Устройство аварийного выключения мотора:
Это устройство выключает мотор, когда вытягивается шнур. Данный шнур может закрепляться к одежде
водителя, он позволяет защитить его от возможных травм, нанесенных винтом при выпадении водителя из
лодки в воду.
Мы настоятельно рекомендуем вам пользоваться этим устройством. Вместе с тем,
необходимо помнить, что резкие движения, вызванные сильными порывами ветра,
качкой или волнами, могут привести к остановке мотора, что опасно само по себе, т.к. лодка может
остаться на какое-то время без управления.
Для того чтобы избежать такой опасности, предлагается шнур длиной 50 см,
который также может быть удлинен до 130 см.
Внимание!
Каждый водитель лодки несет персональную ответственность за безопасность тех, кто находится на борту
его лодки, а также тех лиц, находящихся на борту других судов в непосредственной близости от Вашей
лодки. Водитель должен знать соответствующие правила управления лодкой.
Строгое соблюдение правил эксплуатации и обслуживания позволит Вам успешно эксплуатировать мотор в
течение длительного времени при минимальных расходах на его обслуживание.
1. Краткие характеристики
Длина, мм 700
Ширина, мм 310
Высота, мм 1017
Высота дейдвуда, мм 435
Высота транца лодки, мм 380
Вес, кг 20
Мощность, кВт 3,7
Макс. кол-во оборотов в минуту 4,500 – 5,500
Тип мотора 2-тактный
Количество цилиндров 1
Диаметр цилиндра, ход поршня, мм 55 х 43
Объем цилиндра, мл 102
Система выхлопа Через винт
Система охлаждения Принудительное водяное охлаждение
Система смазки Смесь масла и бензина
Система запуска Ручной запуск
Система зажигания Магнето, электронное зажигание
Свечи зажигания NGК ВРR7НS10
Кол-во позиций наклона триммера 6
Соотношение масло/бензин 50:1
Трансмиссионное масло Gеnuinе Gеаг Оil АРI GL5, SАЕ#80-90~195мл
Объем топливного бака, л 2,5 – встроенный, 12 - выносной
Передаточное число 13:28
2. Наименование частей мотора
