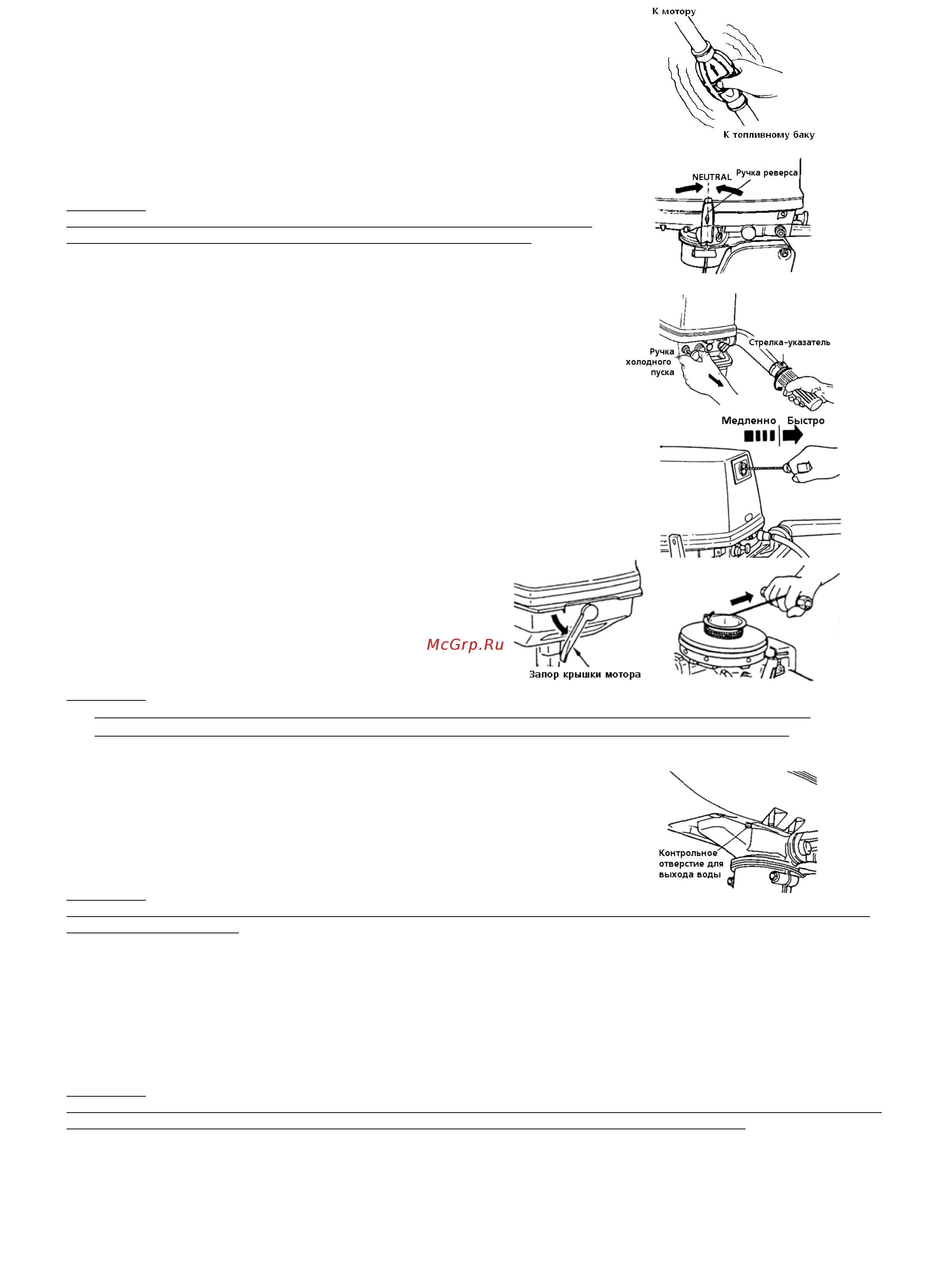

(3) При использовании выносного бака: Подайте топливо в карбюратор,
сжимая клапан на топливном шланге, пока он не станет твердым.
(4) Установите ручку реверса в нейтральное положение - Neutгаl (N).
Прежде чем запускать мотор, проверьте, чтобы переключатель
находился в нейтральном положении. Данная модель имеет функцию,
которая воспрепятствует запуску мотора, если ручка реверса
находится во включенном положении.
Внимание!
Если механизм запуска не блокируется при включенной передаче, то
таким мотором пользоваться нельзя! Мотор требует ремонта.
(5) Поверните ручку газа до тех пор, пока отметка на поверхности
ручки не совпадет со стрелкой, изображенным на рукоятке.
(6) Вытяните полностью кнопку холодного пуска (при прогретом
моторе нет необходимости ею пользоваться).
(7) Вытягивайте ручку стартера медленно, пока не почувствуете
сопротивление. Затем вытягивайте ручку быстрее.
Когда мотор запустится, уберите ручку холодного пуска в исходное
положение и дайте мотору прогреться в течение нескольких
минут.
Если ручной стартер не работает.
Откройте крышку мотора и крышку ручного
стартера. Плотно намотайте шнур вокруг стартера,
затем быстро потяните за шнур для того, чтобы
запустить мотор.
Для удерживания шнура удобно воспользоваться 10-
мм гаечным ключом.
Внимание!
Следите за тем, чтобы ваша одежда не зацепилась о ручной стартер или другие части мотора.
После запуска мотора верните шнур на прежнее место, а мотор закройте верхней крышкой.
5.2 Прогрев мотора
Прогревайте мотор на низких оборотах в течение около 3 минут. Это
позволит маслу обеспечить смазку всех частей мотора. Эксплуатация
мотора без предварительного прогрева сокращает срок его службы. Во
время прогрева мотора проверьте, выходит ли вода из контрольного
отверстия. Отсутствие выходящей воды может привести к перегреву
мотора.
Внимание!
Если мотор эксплуатируется продолжительное время без выходящей из контрольного отверстия воды, то
он может перегреться.
Скоростные режимы работы мотора
Диапазон оборотов холостого хода разогретого мотора: при включенной трансмиссии - 850 об/мин, при
выключенной трансмиссии - 1000 об/мин
Выбор винта.
Выбор винта должен производиться таким образом, чтобы обороты мотора в режиме движения на
максимальной скорости находились в рекомендуемых пределах: 4,500 - 5,500 об/мин
5.3 Движение вперед и назад
Внимание!
Переключение режимов движения может быть опасным при высоких оборотах мотора. Уменьшите обороты
мотора или даже переведите его в режим холостого хода перед переключением передач.
Примечание: Не увеличивайте обороты мотора при движении задним ходом более чем это необходимо.
4
