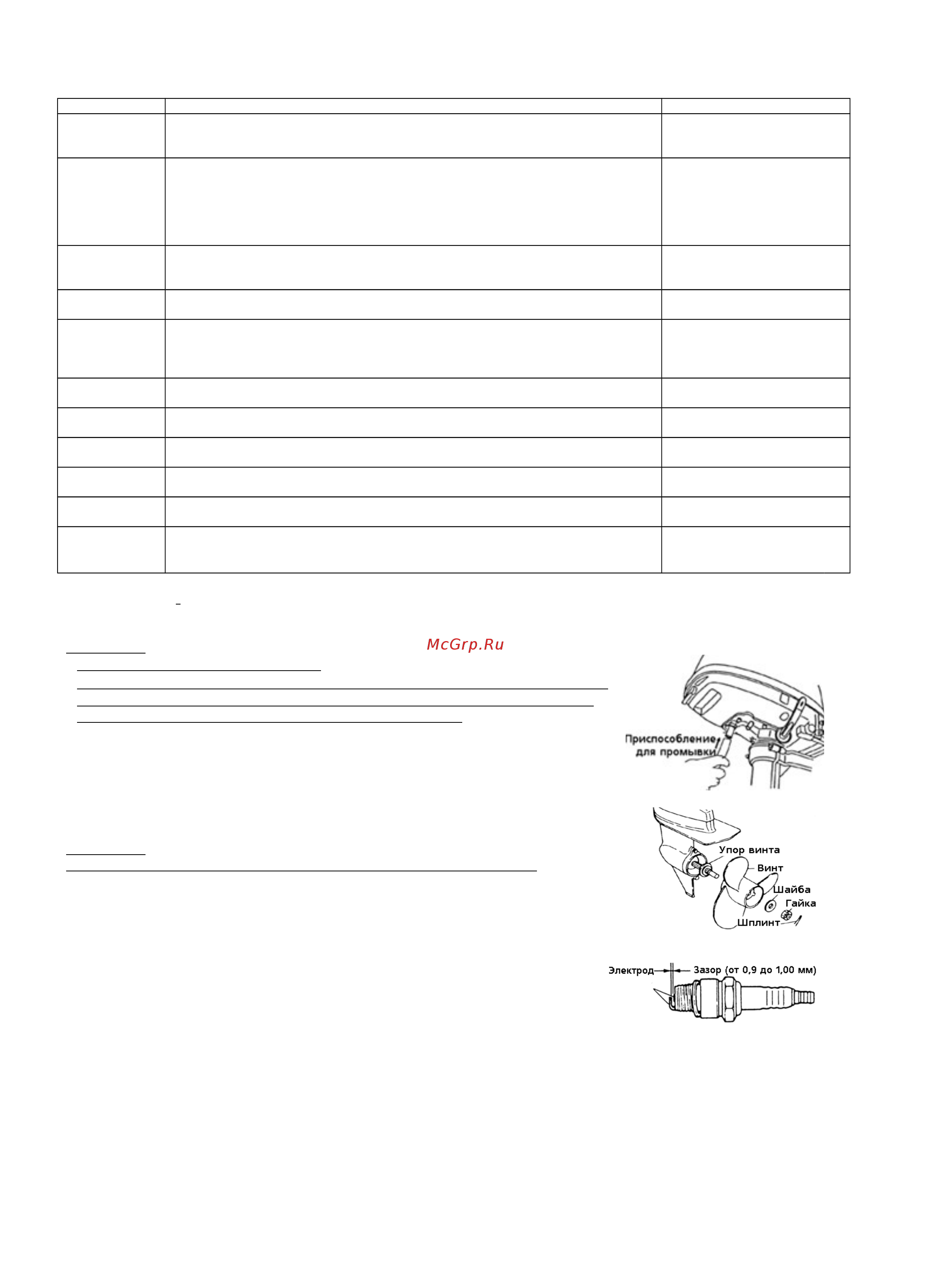

Tohatsu M 5 [8/13] Подсоедините шланг к системе промывки
![Tohatsu M 5 [8/13] Подсоедините шланг к системе промывки](/views2/1240795/page8/bg8.png)
короткие интервалы. Настоятельно рекомендуем Вам пользоваться только оригинальными деталями и
смазками, рекомендованными заводом-изготовителем. На все замены, произведенными запчастями иного
происхождения, гарантия не распространяется.
9.1. Ежедневная проверка
Система Точки проверки Действия
Топливная
система
Проверьте количество топлива в баке.
Проверьте наличие грязи или воды в топливных фильтрах.
Проверьте герметичность резиновых шлангов
Дозаправьте
Очистите, замените
Замените
Электрообо-
рудование
Проверьте работу ключа зажигания
Проверьте правильность работы выключателя, проверьте исправность
стопора выключателя.
Проверьте надежность соединений в проводке и наличие внешних
повреждений.
Проверьте свечи зажигания (грязь, нагар, износ)
Замените
Устраните
неисправность, замените
Исправьте, замените
Очистите, замените
Карбюратор
Убедитесь, что ручка холодного пуска работает нормально.
Проверьте работоспособность тяг карбюратора при повороте ручки
газа.
Замените
Исправьте
Стартер
Проверьте тросы на износ и внешние повреждения.
Проверьте работу защелки
Замените
Исправьте или замените
Трансмиссия
и винт
Проверьте правильность включения трансмиссии при повороте ручки
реверса.
Визуально осмотрите винт на наличие повреждений.
Проверьте, затянута ли гайка винта, а также наличие шплинта.
Отрегулируйте
Замените
Установка
мотора
Проверьте прочность затяжки всех болтов, закрепляющих мотор.
Проверьте установку распорного стержня.
Затяните
Система
охлаждения
После запуска мотора проверьте наличие струи воды из контрольного
отверстия.
Инструменты
и запчасти
Проверьте наличие инструмента, необходимого для замены свечей и
винта
Система
управления
Проверьте работу ручки «газ-реверс»
Проверьте наличие запасного шнура.
Рулевое
устройство
Проверьте работу рулевого устройства
Другие части
Проверьте надежность закрепления анода.
Проверьте наличие коррозии или деформации анода.
Отремонтируйте, если
необходимо.
Замените
А. Промывка.
После работы моторы в морской или сильнозагрязненной воде, а также после длительного
хранения, вымойте водой внешние части мотора. Чистой водой промойте систему охлаждения.
Внимание!
Перед промывкой снимите винт.
Никогда не запускайте мотор в помещении или плохо вентилируемых
местах. Выхлопной газ содержит вредные вещества, которые могут
оказать отрицательное влияние на Ваше здоровье.
1. Снимите пробку для воды с мотора и вверните приспособление для
промывки (адаптер для шланга).
2. Подсоедините шланг к системе промывки.
3. При нейтральном положении (N) ручки реверса, дайте мотору
поработать на низких оборотах, пока производится промывка.
Б. Замена винта.
Изношенность винта ухудшит работу мотора и может повредить его.
Внимание!
Перед тем как демонтировать винт, снимите колпачки свечей.
1. Снимите шплинт, а затем отверните гайку винта и шайбу.
2. Потяните винт на себя и снимите его.
3. Перед установкой нового винта смажьте его специальной смазкой.
С. Замена свечей.
Если электрод свечи согнут или на нем находится нагар, почистите
свечу или замените.
1. Заглушите мотор.
2. Снимите верхнюю крышку мотора.
3. Снимите колпачки свечей.
4. Выверните свечу, поворачивая ее против часовой стрелки
(свечным ключом 21 мм). Используйте свечи NGK ВРR7НS10.
Г. Замена анодов.
Анод защищает подвесной мотор от электролитической коррозии, возникающей из-за незначительного
электричества. Анод установлен в кожухе трансмиссии. Когда износ анода составит более 2/3, замените
его незамедлительно.
Примечание: Никогда не покрывайте анод смазкой или краской. Во время каждой проверки затяните
заново фиксирующий болт, т.к. он также подвержен коррозии.
9.2 Периодическая проверка.
7
