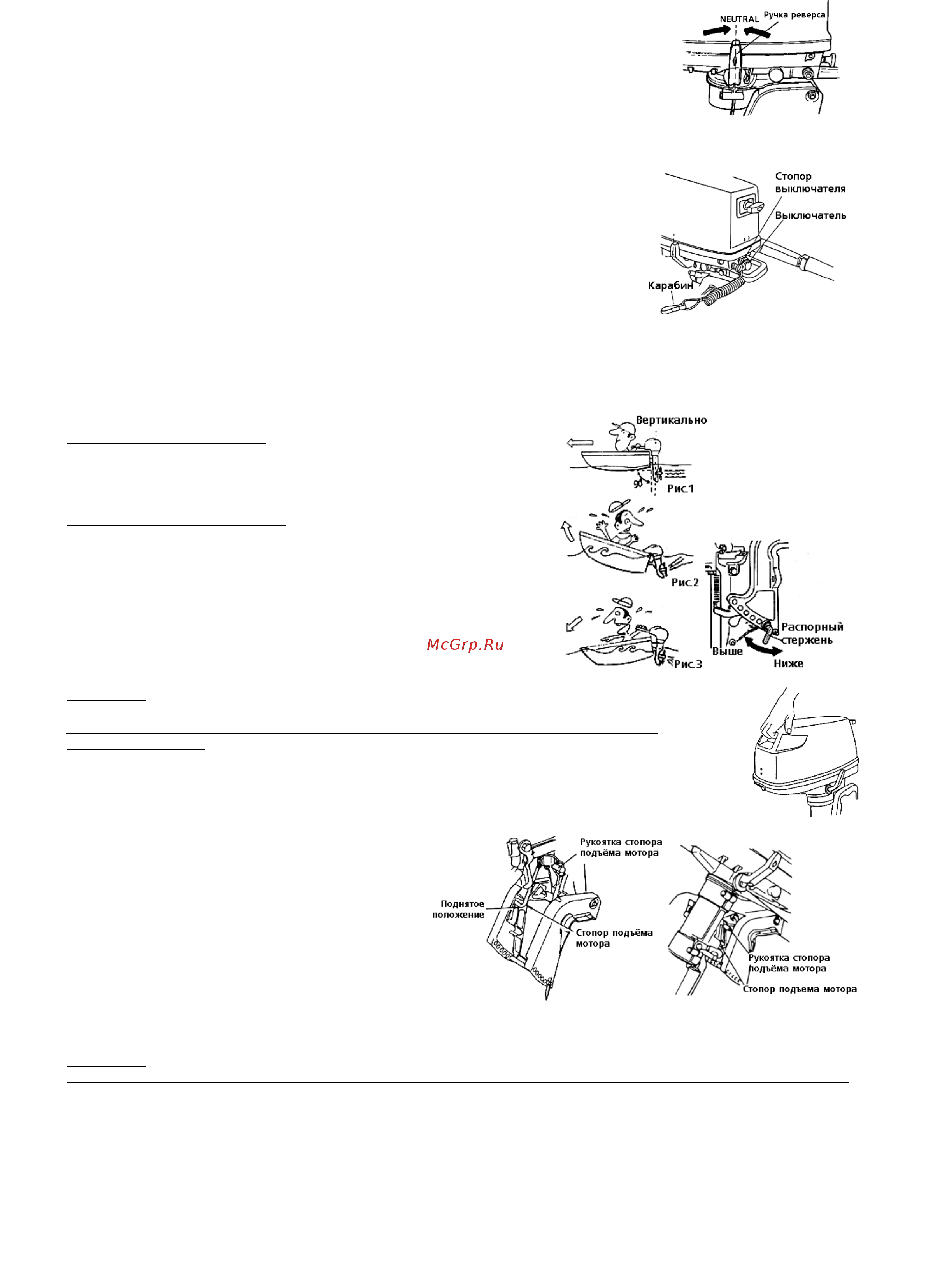

(1) Вперед.
Поверните рукоятку газа для снижения оборотов. Когда мотор перейдет на
низкие обороты, быстро установите переключатель передач в положение
"вперед" – Forward (F).
(2) Назад.
Как и при переключении вперед, сбросьте обороты мотора, затем быстро
переведите рычаг в положение "назад" – Reverse (R)
5.4. Остановка мотора
(1) Поверните ручку газа и сбросьте обороты мотора.
(2) Установите ручку дистанционного управления в нейтральное
положение. Дайте мотору поработать в течение 2-3 минут на холостом
ходу, если до этого он работал на максимальной скорости.
(3) Нажмите на выключатель, чтобы заглушить мотор.
Примечание: После остановки мотора закройте вентиляционное
отверстие на крышке бака и:
- При использовании встроенного бака: закройте кран подачи топлива.
- При использовании выносного бака: отсоедините топливный шланг от
мотора или от бака.
5.5. Угол наклона.
Угол наклона подвесного мотора можно отрегулировать так, чтобы он соответствовал наклону кормы и
условиям нагрузки. Выберите соответствующий угол наклона мотора так, чтобы антикавитационная плита
находилась параллельно поверхности воды во время движения.
Правильный угол наклона.
Положение распорного стержня считается правильным тогда,
когда лодка находится в горизонтальном положении, как
показано на Рис.1.
Неправильные углы наклона.
- В случае если распорный стержень установлен высоко, нос
лодки поднимется, появляется нестабильный ход как показано
на Рис.2.
- В случае если распорный стержень установлен низко, лодка
будет "нырять" под волну, как показано на Рис.3
5.6. Подъем и опускание мотора.
Внимание!
Остановите мотор перед подъемом . При изменении угла наклона мотора, следите,
чтобы пальцы не попали между шарнирным и кормовым кронштейном. Мотор
опускайте плавно.
(1) Подъем мотора.
Установив ручку реверса в положение «нейтральное» или в положение «вперед»,
поднимите мотор за крышку, нажимая на рычаг стопора подъема мотора. Затем
опустите рычаг стопора подъема мотора для фиксации мотора в поднятом состоянии.
(2) Опускание мотора.
Слегка приподнимите мотор вверх и
потяните за рычаг стопора подъема мотора
по направлению к себе.
Затем плавно опустите мотор – он
зафиксируется в опущенном состоянии
автоматически.
Поднять Опустить
5.7. Плавание на мелководье
Внимание!
При изменении угла наклона мотора, следите, чтобы пальцы не попали между шарнирным и кормовым
кронштейном. Мотор опускайте плавно.
Примечание: Перед тем, как мотор начнет работать на водоемах с небольшой глубиной, снизьте скорость и
переведите трансмиссию в нейтральное положение.
5
