POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
15
постоянного тока для питания инвертора и заряда аккумуляторов.
(2) В выпрямителе/зарядном устройстве используется метод двойного контроля CPLD и
DSP для большей устойчивости и надежности.
(3) Совершенная система контроля, защищающая от превышения уровня напряжения.
(4) Детектирование ошибки последовательности фаз и пропадания фазы.
(5) Мягкий старт на шине постоянного тока (DC-BUS).
(6) Возможность использования 6 и 12-пульсного выпрямителя (опционально) для
соответствия современным требованиям по снижению входных нелинейных искажений.
(7) Режимы плавающего заряда и эквивалентного заряда. При разряженной батареи
эквивалентное напряжение заряда 420В. Для батареи в режиме быстрого подзаряда
эквивалентное напряжение заряда 430В и затем плавающий заряд с напряжением 410В.
(8) Возможность диагностики аккумуляторов даже в рабочем режиме.
(9) Ток заряда устанавливается и контролируется с ЖК основного дисплея.

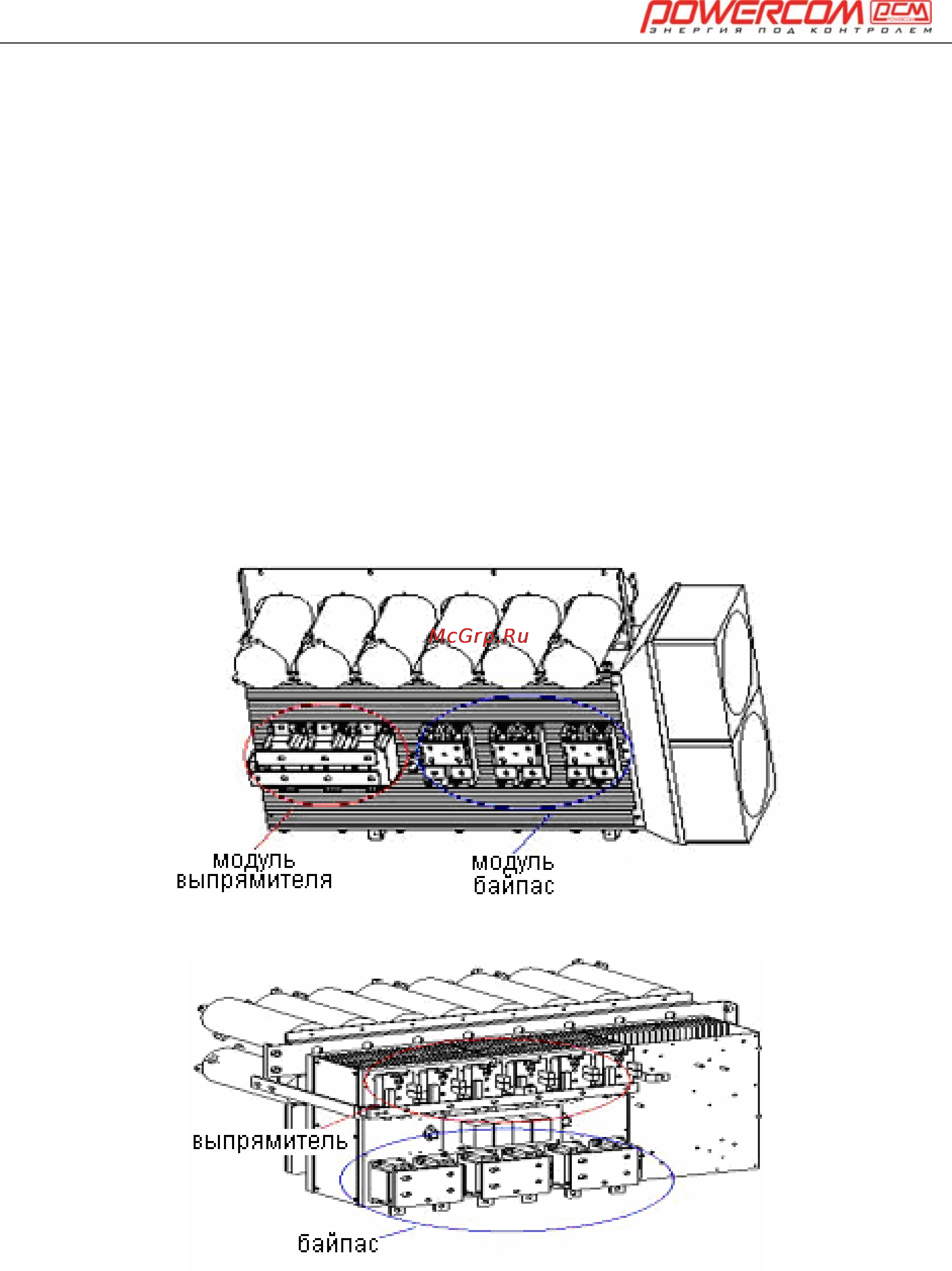

Модели 10кВА ~ 80кВА (220В/380В) Выпрямитель / Статический байпас
Модели 80кВА (120В/208В) ~ 120кВА (220В/380В) Выпрямитель / Статический байпас
