POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
18

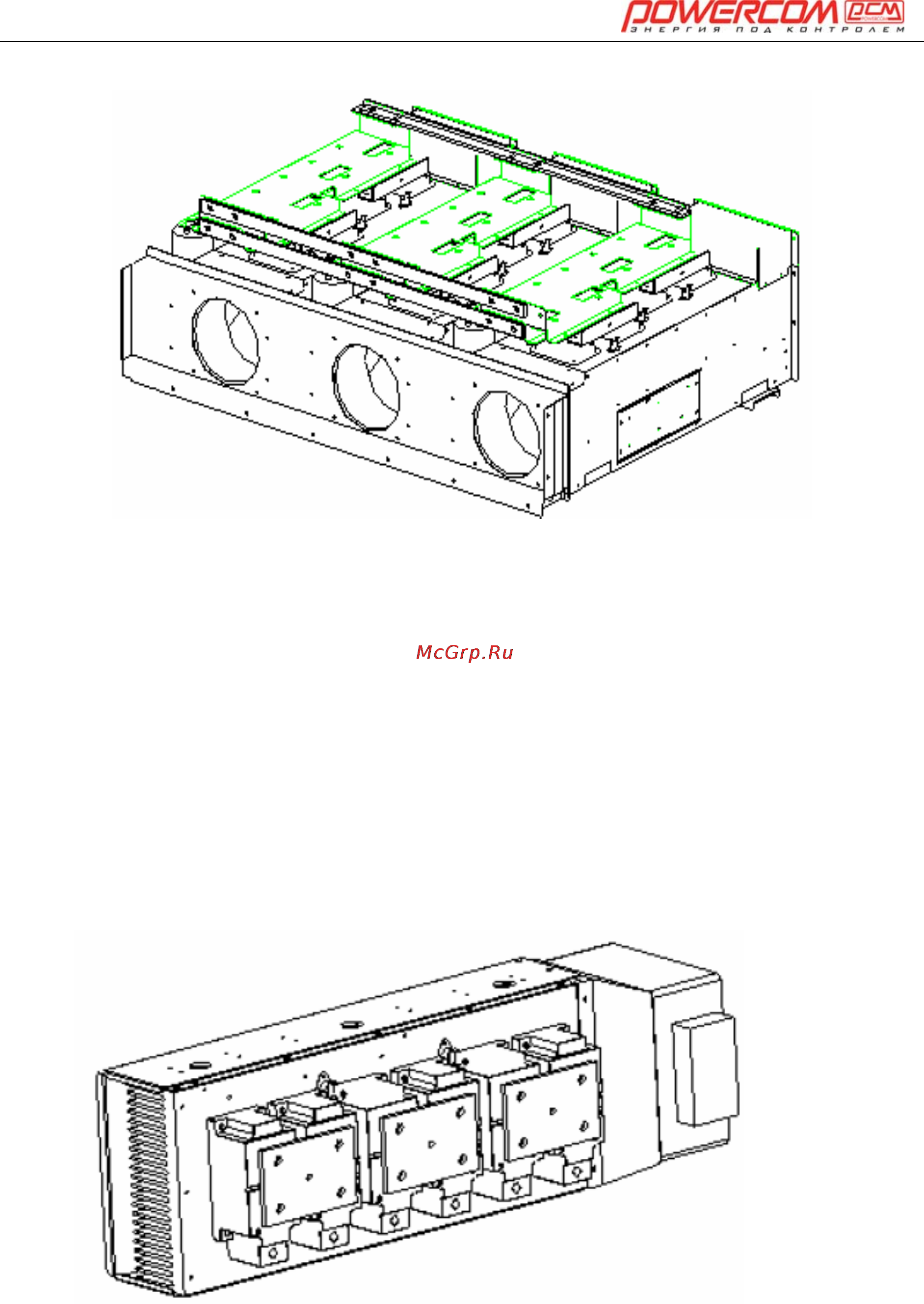

Модели 160кВА ~ 200кВА Инвертор
2.3.3 Байпас (электронный статический)
(1) Для переключения цепи инвертор-байпас используются симисторы с применением
технологии высокочастотного управления.
(2) Благодаря технологии высокочастотного управления переключение производиться при
переходе напряжения через ноль в момент смены полярности полуволн.
(3) Полное DSP управление (цифровой сигнальный процессор) состояния байпаса.
(4) Модуль физически размещен рядом с модулем выпрямителя в соответствии со
спецификацией (монтируются на едином
радиаторе).
Модели 160кВА ~ 200кВА Байпас
