Powercom ONL-30K33 [17/108] Инвертор
![Powercom ONL-30K33 [17/108] Инвертор](/views2/1024246/page17/bg11.png)
POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
16

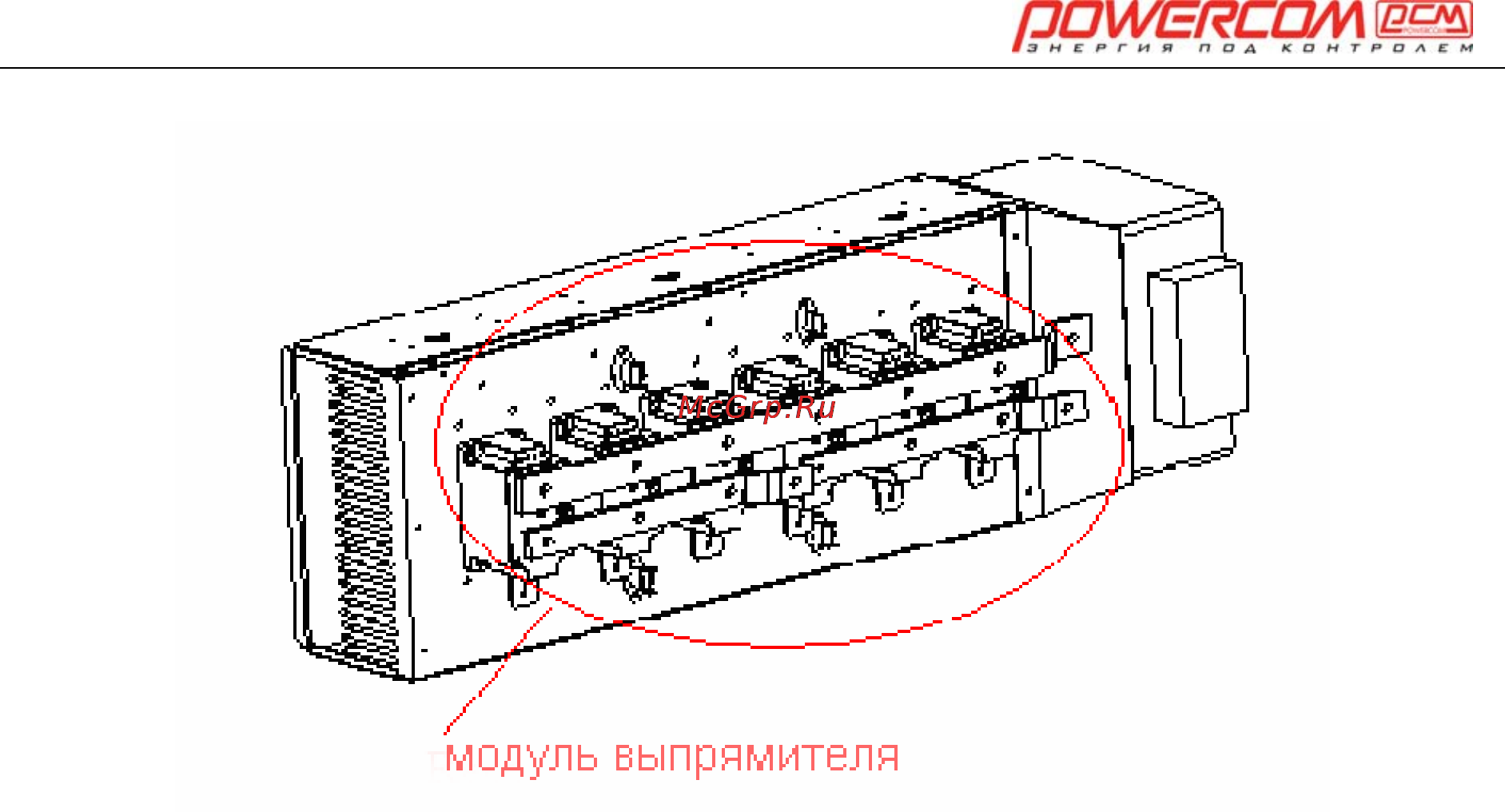

Модели 160кВА ~ 200кВА (220В/380В) Выпрямитель
2.3.2 Инвертор
(1) В качестве силовых компонентов используются IGBT транзисторы.
(2) Управление осуществляется цифровым высокопроизводительным DSP процессором.
(3) Использование цифрового управления позволяет избежать проблемы старения
аналоговых компонентов, отклонений в зависимости от температуры, а также снижает
количество комплектующих для улучшения надежности системы.
(4) Встроенный 12-разрядный аналогово-цифровой процессор с возможностью
высокоскоростного преобразования.
(5) Резервный коммуникационный порт, а также
функция определения наличия второго
источника питания с A.T.S. управляющим сигналом и порт для тестирования SPWM
(синусоидальной широтно-импульсной модуляции).
(6) Высокий уровень интеграции системы для компактных размеров и высокой
надежности.
(7) Может использоваться с зарядным устройством, платой интерфейса AS-400, IGBT,
платой статического преобразователя, ЖК панелью, PT платой (датчики измерения
напряжения) и СТ платой (датчики измерения тока
) в составе единого устройства.
(8) На аппаратном уровне зарезервированы функции управления для обработки большого
количества информации.
