2. Структура системы
Система в конфигурации из одного устройства

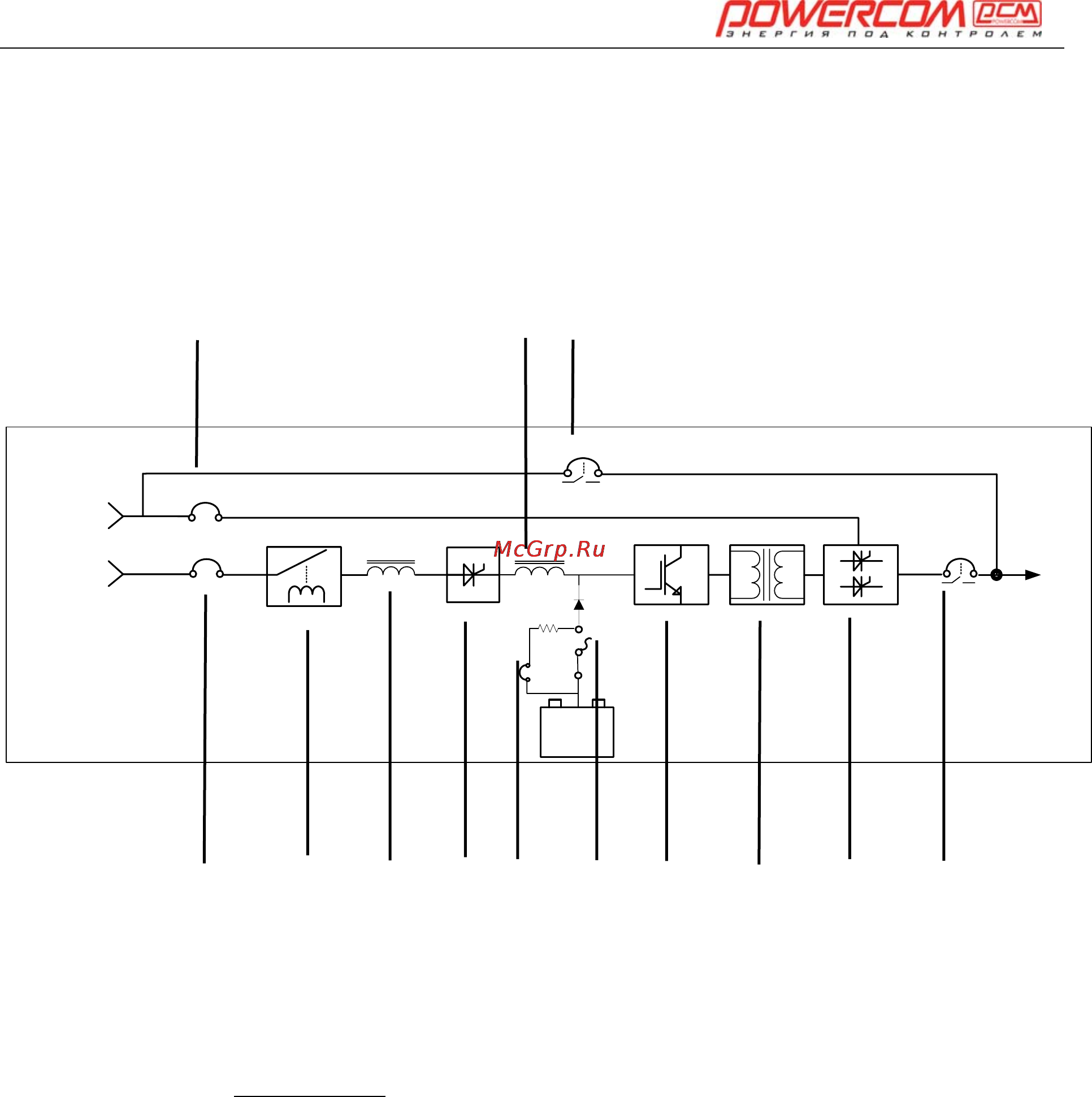

2-1 Блок схема системы
(3) (6) (8)
Load
S3
S6
S4
S5
S1
Utility Input 1
Utility
Input 2
S2
Battery
Pack
+
-
(1) (2) (4) (5) (13) (7) (9) (10) (11) (12)
Рис. 2-1
(1) Выключатель входной сети (S3), защитный автомат
Примечание:
Вход ИБП может быть подключен к одному или двум
источникам (зависит от модификации и комплектуется под заказ).
(2) Узел входных реле (электромагнитный пускатель)
(3) Выключатель вспомогательного входа сети (S2), защитный автомат
(4) Трехфазный дроссель переменного тока
(5) Управляемый выпрямитель / зарядное устройство
(6) Дроссель постоянного тока
(7) Батарейный выключатель-предохранитель (S4)
(8) Ручной байпас (S6), защитный автомат
(9)
Трехфазный ШИМ инвертор
(10) Изолирующий трансформатор
(11) Статический тиристорный (симисторный) байпас
(12) Выходной выключатель (S5), защитный автомат
(13) Вспомогательный батарейный выключатель (S1)
