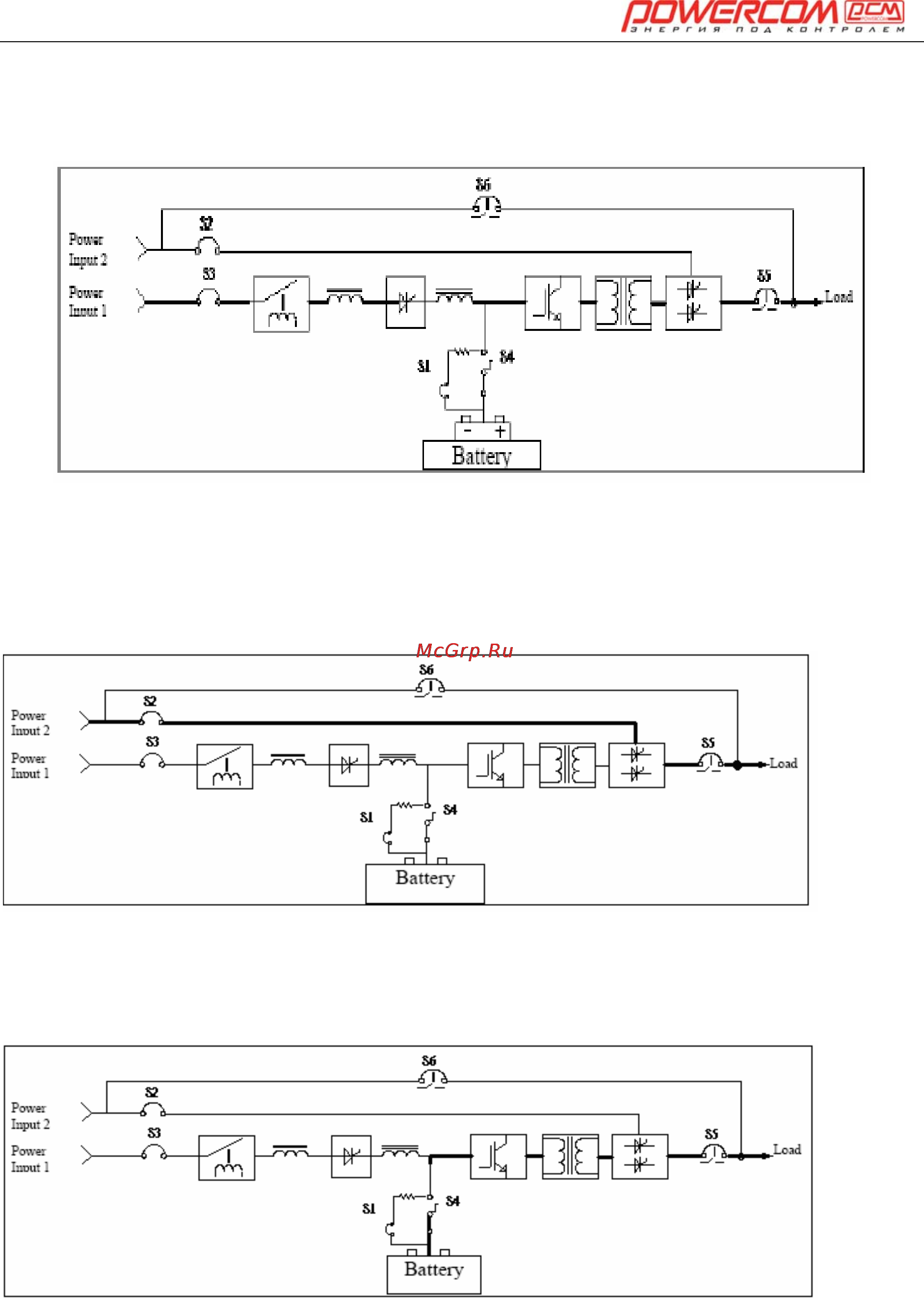

2-4 Режимы работы системы
2.4.1 Нормальный режим
В нормальном режиме работы напряжение сети проходит через выпрямитель, инвертор и
выходной переключатель к подключенной нагрузке. Нагрузка питается от инвертора.
2.4.2 Байпас
В режиме байпас нагрузка питается от входной сети через электронный байпас.
2.4.3 Работа от аккумуляторов
При отсутствии входного напряжения сети нагрузка питается от инвертора, в свою
очередь получающего энергию от аккумуляторов. Время работы в данном случае
определяется емкостью аккумуляторов и уровнем нагрузки. В случае отсутствия входного
