POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
22
напряжения сети рекомендуется выполнить сохранение данных и завершить все
критические операции.

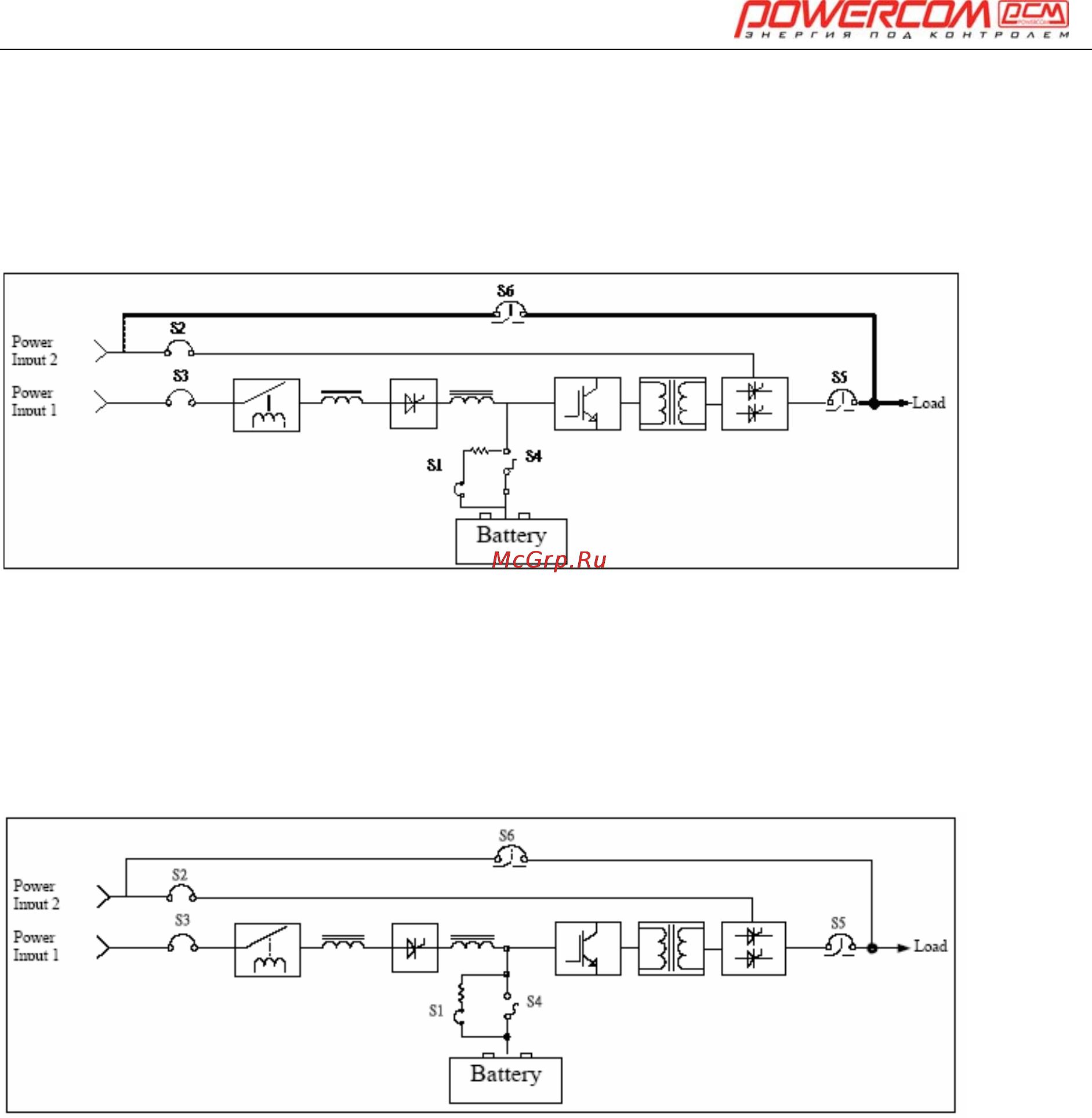

2.4.4 Режим ручной байпас
В этом режиме входное напряжение сети поступает к нагрузке через ручной байпас.
Данная операция выполняется только квалифицированным обслуживающим персоналом
для проведения ремонтно-профилактических работ.
2.4.5 Аварийное выключение (выключатель EPO)
Если система находится в режиме питания от аккумуляторов этот режим можно
активировать только в случае крайней необходимости. В противном случае ИБП будет
отключен и при отсутствии напряжения на вспомогательном входе нагрузка будет
обесточена.
