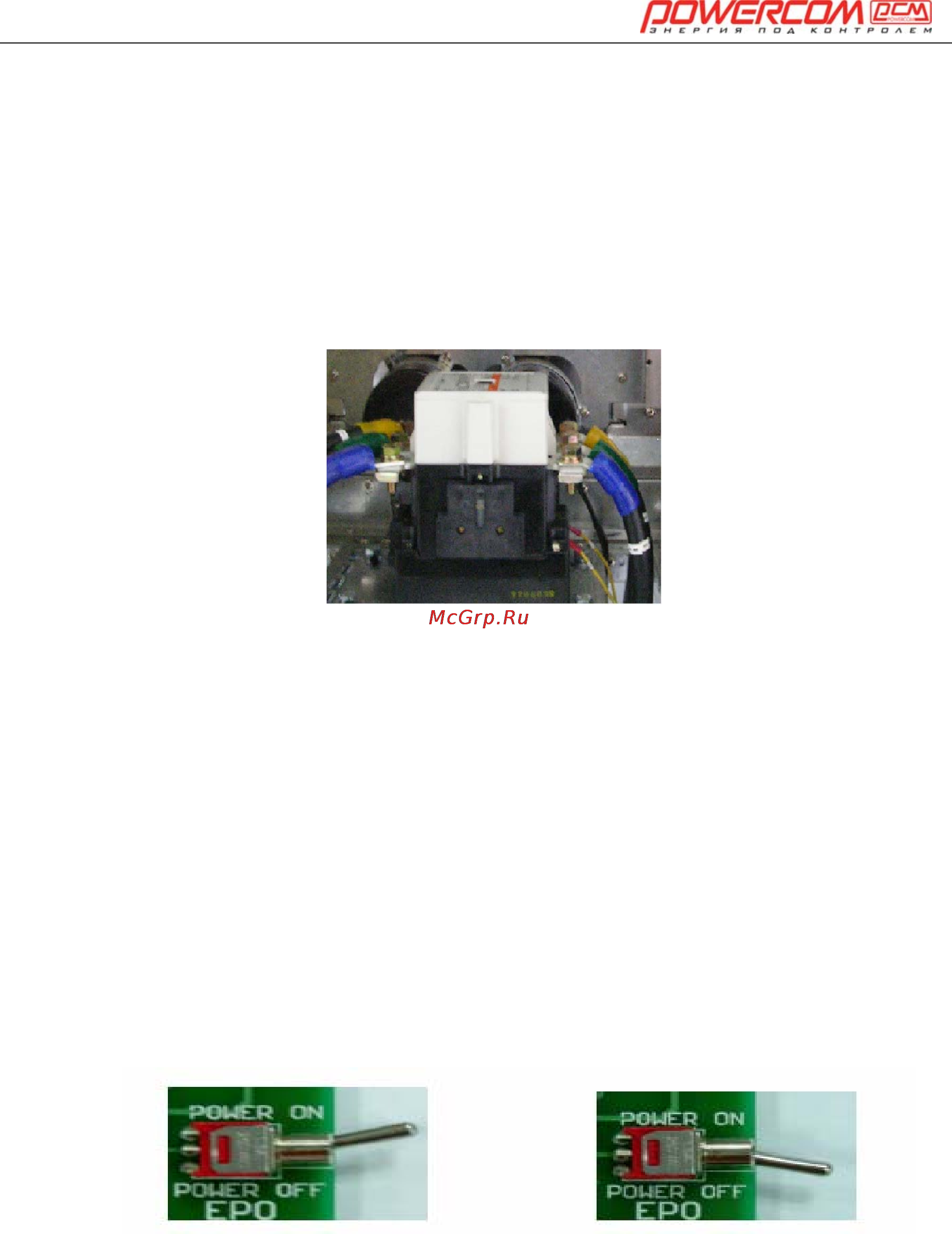

2.3.4 Входной электромагнитный выключатель старта/защиты
(1) Функция пуска используется во время восстановления напряжения в электросети для
задержки при переключении, защищая от всплесков напряжения.
(2) Функция защиты используется при восстановлении питания или в процессе работы для
защиты от слишком высокого или низкого напряжении входной сети, исчезновении или
нарушении чередования фаз. Функция контролируется платой управления, отключая
устройство от сети при помощи входного электромагнитного выключателя.
2.3.5 Аварийное отключение (EPO выключатель)
Пользователь может использовать эту функцию (ниже приведен внешний вид EPO для
платы 3304) в случае непредвиденных обстоятельств или аварий в процессе
эксплуатации для отключения ИБП за короткое время. Управление осуществляется
методом переключения. Переведите переключатель вниз в положение “POWER OFF”
и ИБП будет отключен. После отключения ИБП вся система будет обесточена и
заблокирована и все процессы остановлены (ниже приведен внешний вид панели
управления при срабатывании функции EPO). Для перезапуска системы переведите
переключатель в верхнее положение “POWER ON”.
Выключатель EPO на плате индикации 3304 первого поколения
Нормальное состояние EPO Функция EPO активирована
