POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
92

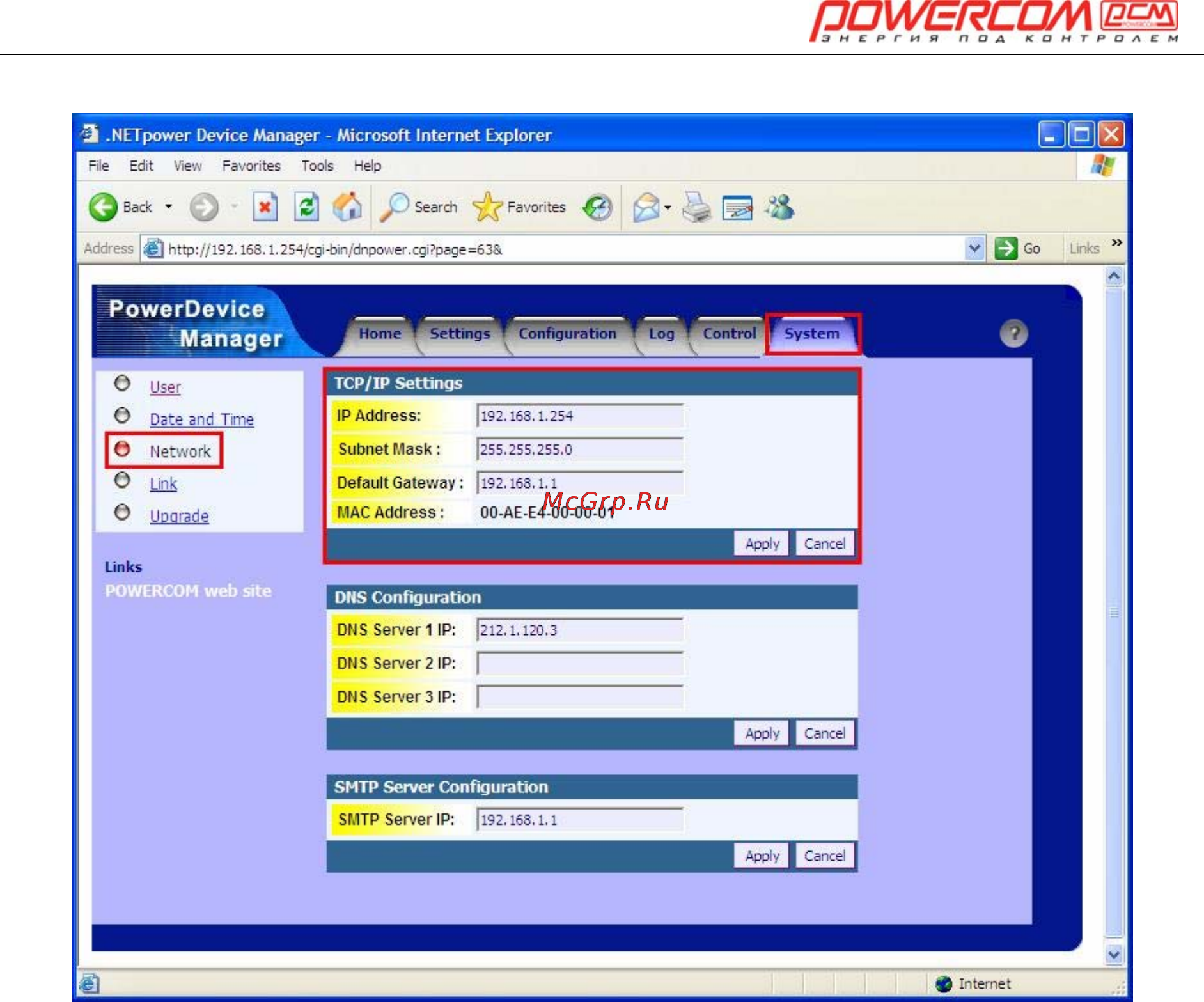

E. Установка IP адреса
Порядок работы параллельного устройства
5-8 Процедура включения
5-8-1 Процедура первого включения
(1) Убедитесь, что силовая питающая линия соответствующего напряжения подключена к
входу ИБП и нагрузка отключена от выхода ИБП.
(2) Включите последовательно один за другим на Master ИБП автоматы S1, затем S2 (если
у Вашего ИБП присутствует дополнительный байпасный вход) и затем автомат S3 и
подождите около 30 секунд. После выполнения автоматического запуска выпрямителя
отключите автомат S1. Установите батарейные предохранителя в держатели для них S4,
затем включите S5.
