POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
50

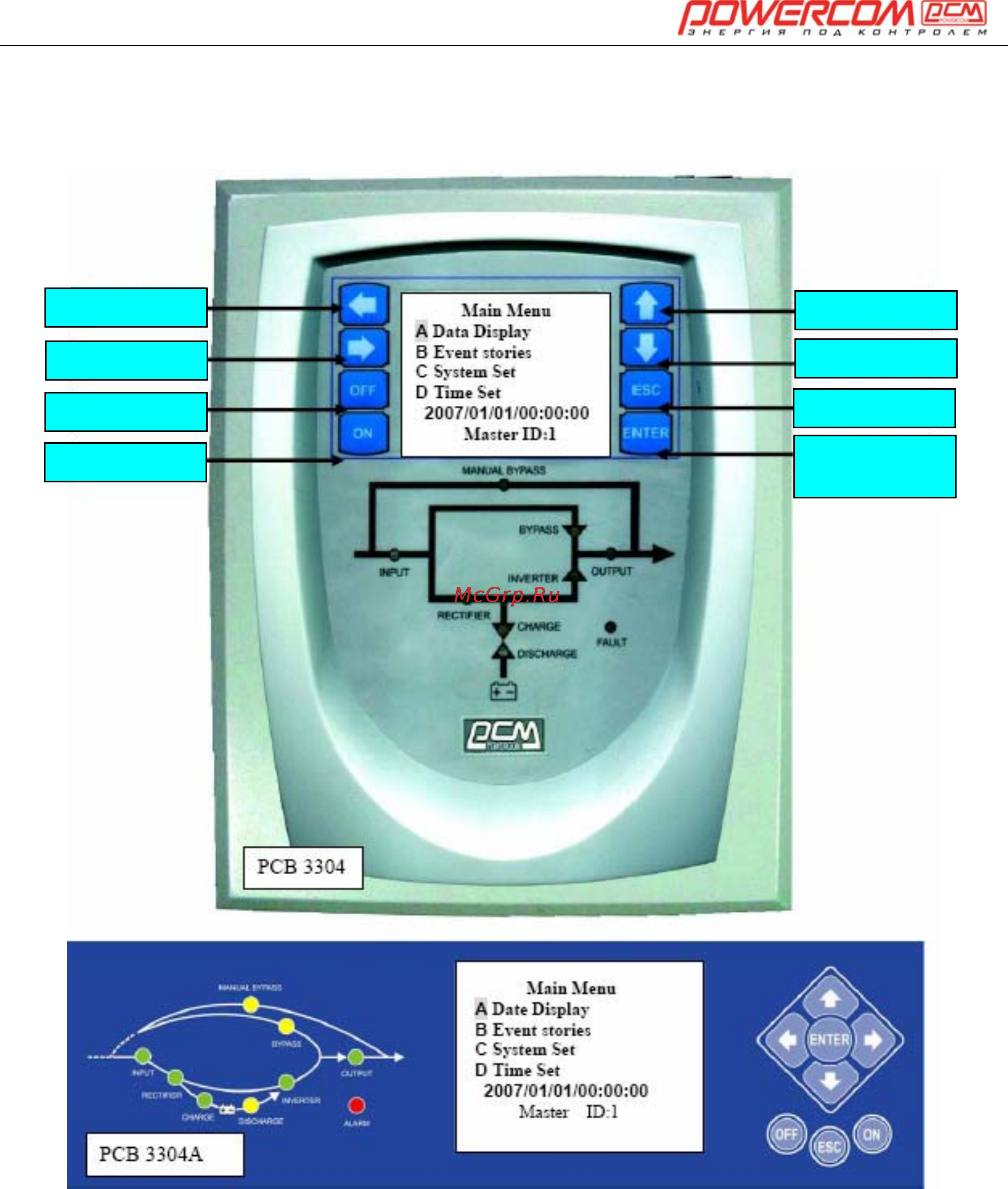

Панель управления параллельного устройства
3-7 Описание LED индикаторов
Рис.3-7 светодиодные индикаторы
На приведенном выше рисунке изображена светодиодная панель управления, возможны 4
режима работы системы:
(1) Нормальный режим. В этом режиме горят светодиоды INPUT, RECTIFIER, CHARGER
INVERTER и OUTPUT, остальные нет.
(2) Режим байпас. Горят светодиоды INPUT, BYPASS и OUTPUT, остальные нет.
<2-1> Когда только первое устройство находится в режиме байпас горят светодиоды
INPUT, RECTIFIER и CHARGE, остальные нет. На другом устройстве горят светодиоды
INPUT, RECTIFIER, CHARGER INVERTER и OUTPUT, остальные нет. В этом режиме
← кнопка
→ кнопка
кнопка OFF
кнопка ON
↑ кнопка
↓ кнопка
кнопка ESC
кнопка
ENTER
